3 . FONCTIONNEMENT DE LA CHAU-
DIÈRE
L
a régulation de température de l'eau de chaudière est
réglable de 30 à 90 °C . Avec les tableaux de type ECO 5E
- ECO 7E et ECO 8E la température de l'eau du circuit
chauffage s'adapte aux besoins de chaleur en fonction de la
température extérieure.
Fonctionnement du thermostat de sécurité de sur-
chauffe
L
e thermostat de sécurité assure la coupure totale du
gaz au brûleur et exige un nouvel allumage. Ce thermostat
intervient notamment, en cas de surchauffe de l'eau de
chaudière dû à une panne de fonctionnement du thermostat
de régulation ou du manque de circulation d'eau par la pompe.

4 . DESCRIPTION DE LA CHAUDIERE

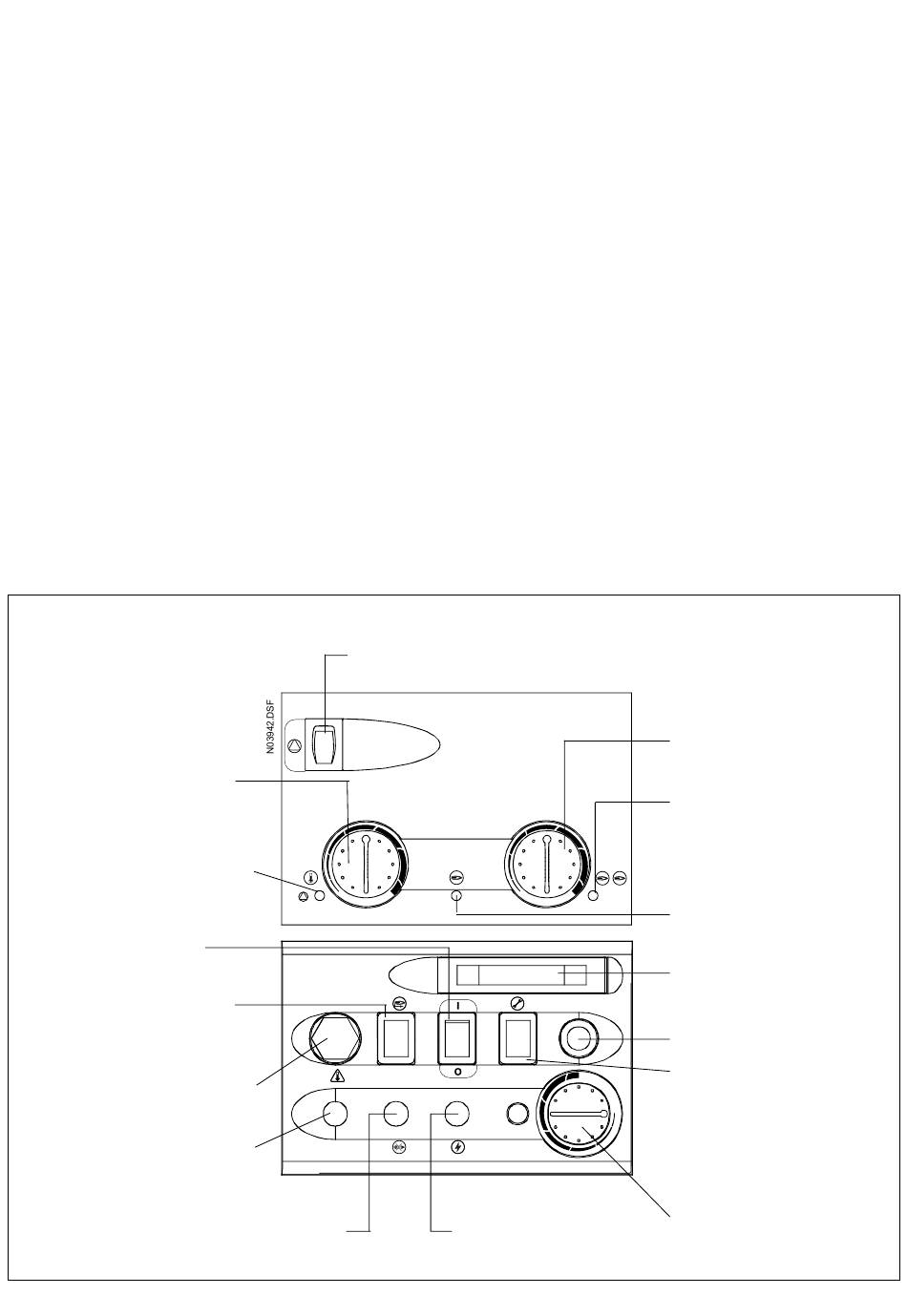

4 . 1 Tableau de commande CE 100
L
e CE 100 est un module électronique qui gère les 2 allures de marche du brûleur en fonction de la charge et des réglages
de consigne.
L'enclenchement des allures est indiqué par des voyants vert sur le CE 100.
Manette de réglage
de la consigne de
température chau-
dière
Voyant vert indiquant le
fonctionnement de la
pompe
Interrupteur
ON - OFF général
Bouton de réarmement
sécurité brûleur
Thermostat de surchauffe
sécurité brûleur
Voyant rouge indiquant la
surchauffe chaudière
Interrupteur pompe
l
O
CB120
Voyant rouge indiquant la
mise en sécurité brûleur
Réarmement du thermostat de sécurité de surchauffe
L
e thermostat de sécurité se déclenche pendant une
montée anormale de la température de l'eau de chaudière, et
arrête le brûleur (le voyant de mise en sécurité de surchauffe
chaudière s'allume sous le couvercle du tableau de com-
mande. Avant de réarmer le thermostat, il faut examiner les
causes de cette anomalie.
Pour réarmer, procéder ainsi :
- vérifier que la température de la chaudière est inférieure à
50 °C, que la ou les pompes fonctionnent.
- réarmer le thermostat en poussant le bouton, après avoir
dévisser son capuchon sous le couvercle du tableau de
commande.
CE 100
6.3 AT
N03885.DSF
Voyant orange indiquant
la présence de l'alimenta-
tion secteur
3
Manette de réglage de
gestion de la 2
ème
allure
brûleur en fonction de la
charge
Voyant vert indiquant le fonction-
nement de la 2
ème
allure
Voyant vert indiquant le fonctionne-
ment de la 1
ère
allure.
Si ce voyant clignote, alors un dé-
faut de sonde est détecté ou de sur-
chauffe chaudière
Thermomètre indiquant la
température chaudière
Fusible
6,3 AT
Bouton de mise en marche
forcée brûleur 1
ère
allure
Thermostat de secours sur 1
allure (à tourner à fond pour le
fonctionnement du régulateur)
Réf. : CH - 1074 - C
ère
