2.5 Raccordement du conteneur pour RSL et FV
jusqu'à 460 l/h
Le raccordement du conteneur suivant est seulement possible
pour les produits RSL et FV avec indication de niveau.
2.5.1 Raccordement de la crépine d'aspiration
En cas de non-raccordement à un réservoir Grundfos muni d'un
orifice fileté, procéder aux étapes du paragraphe correspondant :
•
2.5.3 Raccordement à un conteneur échangeable
•
2.5.4 Raccordement d'une crépine d'aspiration à un conteneur
sans ouverture
1. S'il est présent, retirer le capuchon vissé de l'orifice fileté (3).
2. Insérer la crépine d'aspiration dans l'orifice fileté (3).
3. Desserrer le raccord de la bague de serrage (1).
4. Visser l'adaptateur (2) dans l'orifice fileté (3) et le serrer à la
main.
5. Régler la profondeur d'immersion de la crépine d'aspiration à
la hauteur du conteneur.
– S'assurer que l'entrée de la crépine d'aspiration est suffi-
samment éloignée du fond du conteneur pour éviter l'aspira-
tion de dépôts.
6. Serrer manuellement le raccord de la bague de serrage (1).
7. Pour les pompes doseuses jusqu'à 60 l/h :
– Si nécessaire, enlever les faux capuchons et utiliser les rac-
cords (4) et (5) pour monter la conduite de dégazage (5) de
la pompe et la conduite de trop-plein (4) de la soupape
multi-fonction ou de la soupape de décharge de pression
dans le conteneur.
8. Si nécessaire, installer un kit de protection contre les émis-
sions de gaz. Consulter les instructions de la notice d'installa-
tion accompagnant le kit. Voir paragraphe
tion contre les
émissions.
Ne pas immerger les tuyauteries de retour dans le
liquide de dosage.
1
2
3

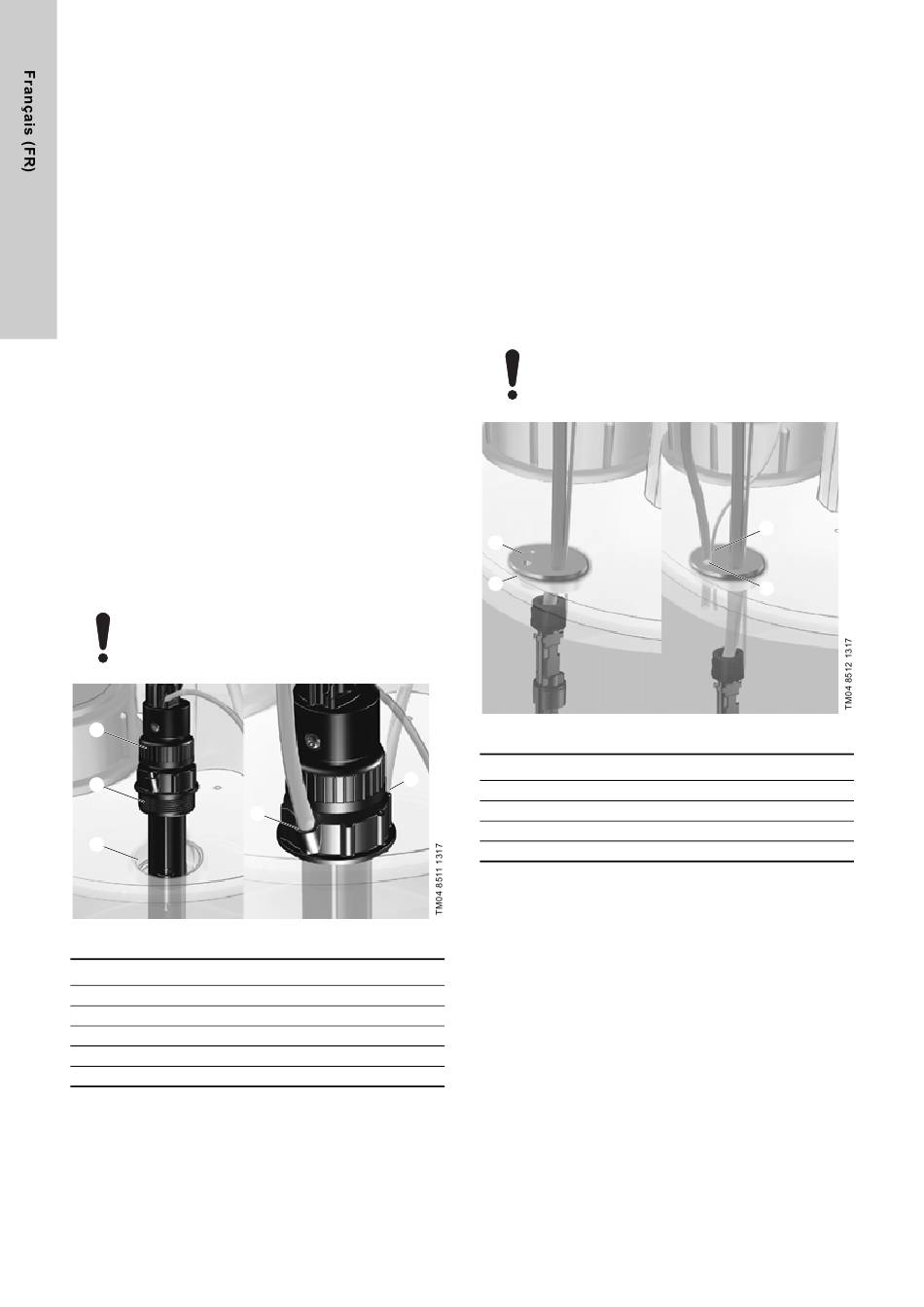

Fig. 10 Insertion de la crépine d'aspiration
Pos. Description
1
Raccord de la bague de serrage
2
Adaptateur vissé
3
Orifice fileté
4
Raccordement au trop-plein
5
Raccord pour conduite de dégazage
6
8.3 Kits de protec-
5
4
2.5.2 Raccordement du clapet de pied avec indication de
niveau
En cas de non-raccordement à une cuve Grundfos munie d'un
orifice fileté, procéder aux étapes du paragraphe suivant :
•
2.5.3 Raccordement à un conteneur échangeable
1. S'il est présent, retirer le capuchon vissé de l'orifice fileté (3).
2. Insérer la conduite de dosage dans l'orifice correspondant
dans le capuchon du conteneur (2).
3. Insérer le clapet de pied dans l'orifice fileté (3).
– S'assurer que le lest au bas du clapet de pied est placé au
fond du conteneur.
– S'assurer que le clapet de pied est en position verticale.
4. Si nécessaire, utiliser les raccords (4) et (5) pour monter la
conduite de dégazage (5) de la pompe et la conduite de
trop-plein (4) de la soupape multi-fonction ou de la soupape
de maintien de pression dans le conteneur.
Ne pas immerger les tuyauteries de retour dans le
liquide de dosage.
2
3
Fig. 11 Insertion du clapet de pied
Pos. Description
2
Capuchon du conteneur
3
Orifice fileté
4
Raccordement au trop-plein
5
Raccord pour conduite de dégazage
5
4
