4.4 Projet avec configuration d'IHM WinCC flexible intégrée
Insérer et connecter l'IHM
Après avoir initialisé le proxy d'appareil, insérez l'IHM et configurez la connexion.
1. Passez dans la vue de réseau.
2. Sélectionnez un Comfort Panel dans le catalogue du matériel ("IHM > SIMATIC Comfort
3. Tirez un Comfort Panel dans la vue de réseau.
4. Configurez la communication entre le proxy d'appareil et le pupitre IHM comme pour le
5. Dans la vue de réseau, passez de "Mettre en réseau" à "Connexions", sélectionnez l'option
Cette connexion est une connexion intégrée et, comme les connexions avec les appareils
SIMOTION, elle ne peut pas être modifiée dans l'éditeur de connexions WinCC.
Download
1. Continuez la configuration dans SIMOTION SCOUT et dans TIA Portal.
2. Chargez la configuration SIMOTION dans la commande à partir de SIMOTION SCOUT.
3. Chargez la configuration d'IHM dans le Comfort Panel à partir de TIA Portal.
4.4 Projet avec configuration d'IHM WinCC flexible intégrée
Migration d'une configuration d'IHM Classic
Si vous disposez d'un projet contenant une configuration d'IHM, vous pouvez faire migrer ce
projet d'IHM de WinCC flexible vers TIA Portal. Vous devez alors dissocier la configuration
d'IHM intégrée du projet SIMOTION SCOUT V4.4. Cette migration permet également de
passer d'un Panel à un Comfort Panel.
Pour dissocier la configuration d'IHM et pour la migration qui suit, reportez-vous à la FAQ sur
Internet :
34
Panels").
projet SIMOTION SCOUT :
– utilisez pour la mise en réseau avec PROFIBUS ou PROFINET les mêmes interfaces
et ports (uniquement pour PROFINET) que dans SIMOTION SCOUT.
"Connexion IHM" dans la liste déroulante et connectez le proxy d'appareil au pupitre IHM.
La connexion est créée.

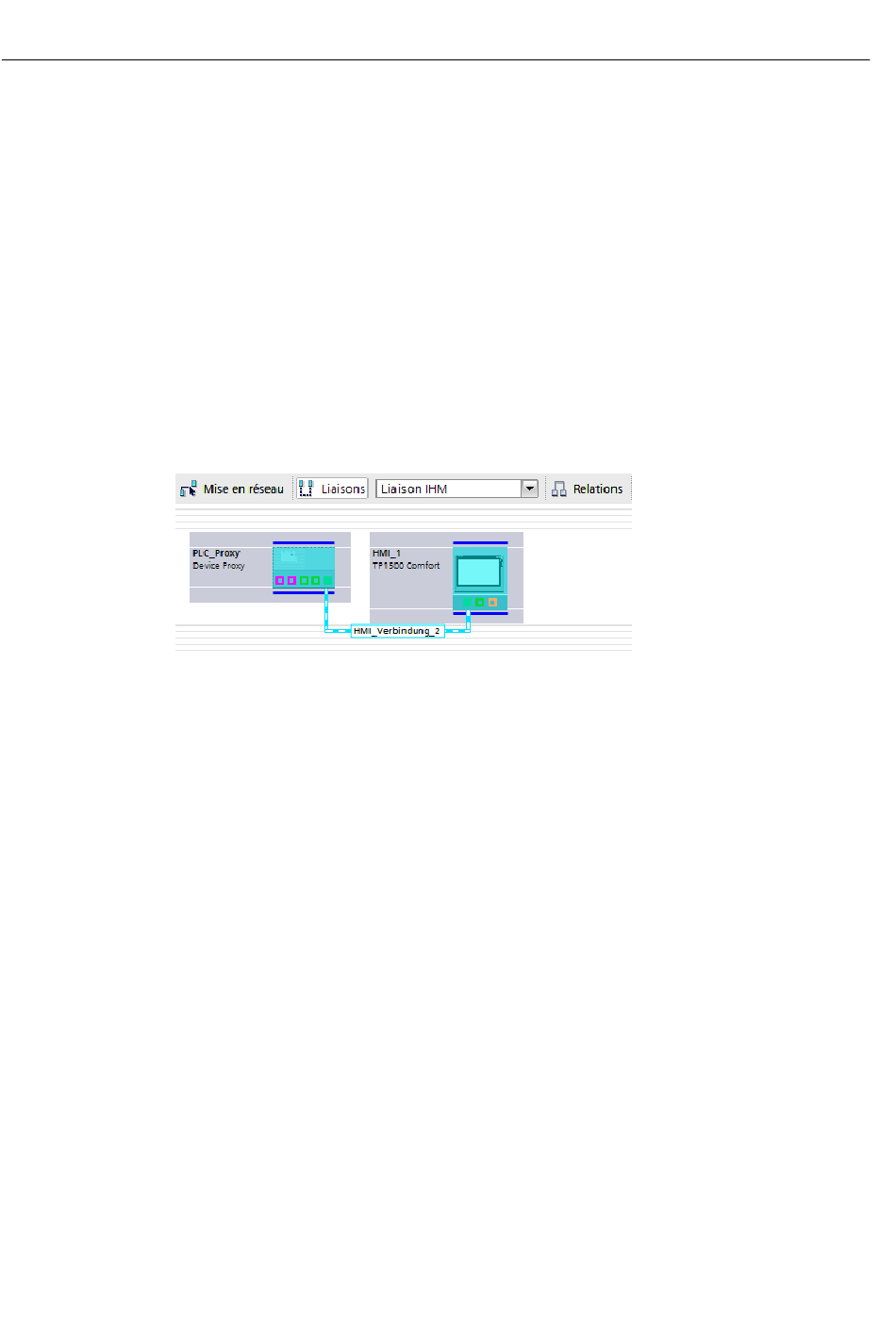

Figure 4-3 Connexion proxy d'appareil - IHM
Proxy d'appareil SIMOTION SCOUT TIA
Manuel de configuration, 2014
