Raccordements électriques

Installation de la batterie

AVERTISSEMENT
Risque d'explosion. Les batteries émettent des gaz explosifs
pendants qu'elles se chargent. Gardez-le loin du feu et des
étincelles. Portez de l'équipement de protection quand vous
travaillez avec des batteries. Le non-respect de cette
consigne pourrait entraîner la mort ou des blessures graves.
AVERTISSEMENT
Risque de brûlures. Les batteries contiennent de l'acide
sulfurique et peuvent causer des brulures chimiques sévères.
Portez de l'équipement de protection quand vous travaillez
avec des batteries. Le non-respect de cette consigne pourrait
entraîner la mort ou des blessures graves.
AVERTISSEMENT
Explosion. Les batteries émettent des gaz explosifs.
Branchez toujours le câble positif de la batterie en
premier pour éviter les étincelles. Le non-respect de
cette consigne pourrait entraîner la mort ou des
blessures graves.
AVERTISSEMENT
Risque de brûlures. N'ouvrez pas et n'endommagez pas les
batteries. Les batteries contiennent une solution électrolytique
pouvant causer des brûlures et la cécité. Si la solution
électrolytique entre en contact avec la peau ou les yeux, rincez
avec de l'eau et demandez une aide médicale immédiate.
(Batteries de groupe 26R seulement) : Remplir la
batterie avec l'électrolyte correcte s'il y lieu.
Charger complètement la batterie avant de l'installer.
Procéder comme suit avant d'installer et de raccorder la
batterie :
1.
Vérifier que génératrice est à l'arrêt.
2.
Couper
l'alimentation
commutateur de transfert.
3.
Retirer le fusible de 7,5 A du tableau de commande
de la génératrice.

Raccorder la batterie

AVERTISSEMENT
Explosion. Les batteries émettent des gaz explosifs.
Branchez toujours le câble positif de la batterie en
premier pour éviter les étincelles. Le non-respect de
cette consigne pourrait entraîner la mort ou des
blessures graves.
MISE EN GARDE
Risque de dégâts matériels. Ne raccordez pas
la batterie dans le mauvais sens, au risque
d'endommager l'équipement.
Voir
Figure
6-2. Les câbles de batterie (A, B) sont raccordés
à la génératrice à l'usine.
32
(000137a)
(000138a)
(000133)
(000163a)
en
courant
réseau
du
(000133)
(000167a)
B

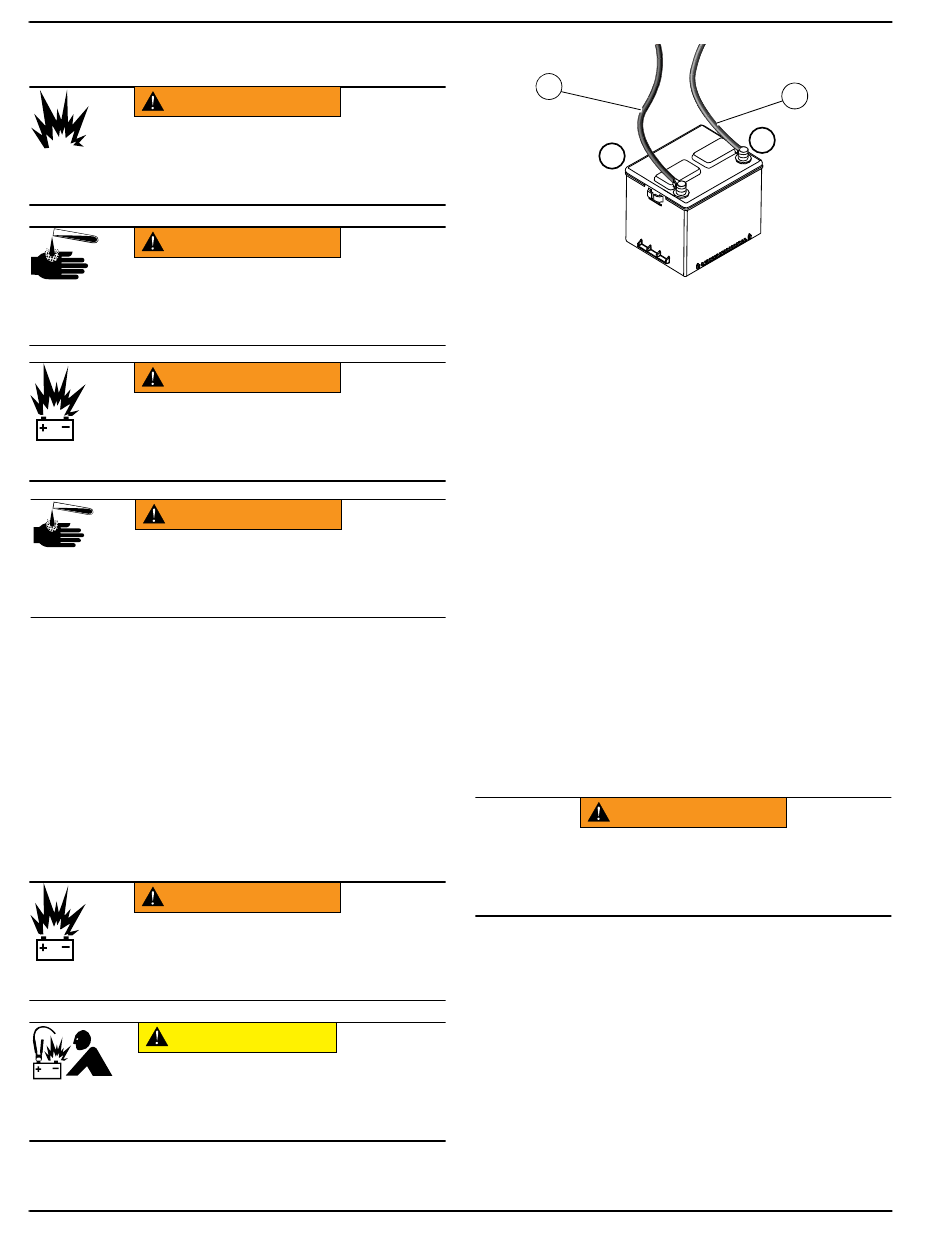

Figure 6-2. Raccordement des câbles de batterie
Raccorder les câbles de batterie aux cosses de batterie
comme suit :
1.
Raccorder le câble de batterie positif rouge (A : du
contacteur de démarreur) à la cosse positive de la
batterie. Serrer à un couple de 70 po-lb (8 Nm).
2.
Raccorder le câble de batterie négatif noir (B : de la
masse du châssis) à la cosse négative de la batterie.
Serrer à un couple de 70 po-lb (8 Nm).
3.
Poser le capuchon de cosse de batterie rouge (livré
avec les pièces en vrac).
REMARQUE : Appliquer de la graisse diélectrique sur les
cosses de batterie pour empêcher la corrosion.
REMARQUE : Dans les régions où les températures
peuvent être inférieures à 0 °F (-18 °C), un chauffe-batterie
de type tapis est recommandé pour faciliter les démarrages
par temps froid. Le chauffe-batterie est proposé dans le
cadre d'un nécessaire pour temps froid, disponible auprès
d'un IASD.
REMARQUE : Les batteries de type AGM ne nécessitent
pas de chauffe-batterie.
Élimination des batteries
AVERTISSEMENT
Risque environnemental. Recyclez toujours les batteries dans
un centre de recyclage officiel, conformément aux lois et aux
réglementations locales. Le non-respect de cette consigne
pourrait causer des dommages à l'environnement, la mort ou
des blessures graves.
Recyclez toujours les batteries conformément aux lois et
aux réglementations locales. Communiquez avec votre
centre local de collecte de déchets solides ou une
installation de recyclage pour obtenir des renseignements
sur les processus locaux de recyclage. Pour obtenir plus de
renseignements sur le recyclage des batteries, consultez le
site
Web
du
Battery
http://batterycouncil.org.
Guide d'installation des génératrices refroidies par air 60 Hz
A
+
001832
001832
(000228)
