Batterie Requise; Installation De La Batterie; Raccorder La Batterie - Generac 15 kW EcoGen Instructions D'installation

Raccordements électriques

Batterie requise

12 V, Groupe 26R humide 540 CCA minimum or Groupe 35
AGM 650 CCA minimum.
Si un chargeur de batterie interne n'est pas branché au service
public d'électricité, le contrôleur épuisera complètement la
batterie de 12 V c.c. si elle est mal entretenue. La puissance
totale utilisée par le contrôleur et le module Wi-Fi lorsque la
génératrice ne fonctionne pas est de 2,5 W.
REMARQUE : Un avertissement s'affiche sur l'écran à
cristaux liquides lorsque la batterie a besoin d'entretien.
REMARQUE : Ne pas utiliser de chargeur de batterie
externe lorsque le mode hors réseau est désactivé et que
l'appareil est muni d'un commutateur de transfert.
REMARQUE : Lorsque le mode hors réseau est activé et
que l'appareil est muni d'un démarrage à deux fils, utiliser
un chargeur de batterie externe pour maintenir la batterie si
le branchement T1 n'est pas raccordé au service public
d'électricité.

Installation de la batterie

AVERTISSEMENT
Risque d'explosion. Les batteries émettent des gaz explosifs
pendants qu'elles se chargent. Gardez-le loin du feu et des
étincelles. Portez de l'équipement de protection quand vous
travaillez avec des batteries. Le non-respect de cette
consigne pourrait entraîner la mort ou des blessures graves.
AVERTISSEMENT
Risque de brûlures. Les batteries contiennent de l'acide
sulfurique et peuvent causer des brulures chimiques sévères.
Portez de l'équipement de protection quand vous travaillez
avec des batteries. Le non-respect de cette consigne pourrait
entraîner la mort ou des blessures graves.
AVERTISSEMENT
Explosion. Les batteries émettent des gaz explosifs.
Branchez toujours le câble positif de la batterie en
premier pour éviter les étincelles. Le non-respect de
cette consigne pourrait entraîner la mort ou des
blessures graves.
AVERTISSEMENT
Risque de brûlures. N'ouvrez pas et n'endommagez pas les
batteries. Les batteries contiennent une solution électrolytique
pouvant causer des brûlures et la cécité. Si la solution
électrolytique entre en contact avec la peau ou les yeux, rincez
avec de l'eau et demandez une aide médicale immédiate.
•
(Batteries de groupe 26R seulement) : Remplir la
batterie avec l'électrolyte correcte s'il y lieu.
•
Charger complètement la batterie avant de l'installer.
Procéder comme suit avant d'installer et de raccorder la
batterie :
1. Vérifier que génératrice est à l'arrêt.
32
2. Couper
commutateur de transfert.
3. Retirer le fusible de 7,5 A du tableau de commande
de la génératrice.

Raccorder la batterie

Explosion. Les batteries émettent des gaz explosifs.
Branchez toujours le câble positif de la batterie en
premier pour éviter les étincelles. Le non-respect de
cette consigne pourrait entraîner la mort ou des
blessures graves.
Voir 6-2. Les câbles de batterie (A, B) sont raccordés
Figure
à la génératrice à l'usine.
(000137a)
(000138a)

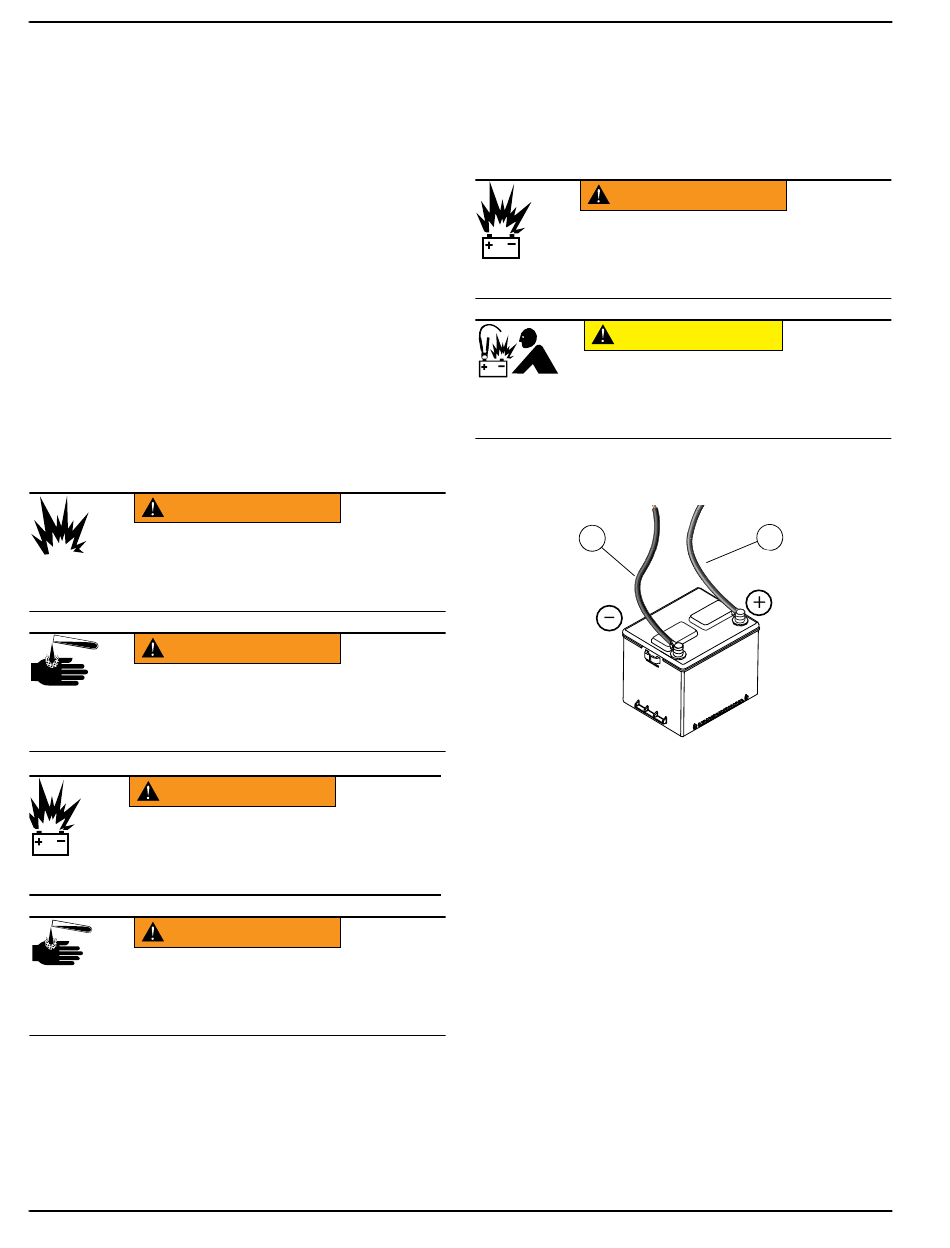

Figure 6-2. Raccordement des câbles de batterie
Raccorder les câbles de batterie aux cosses de batterie
comme suit :
1. Raccorder le câble de batterie positif rouge (A : du
contacteur de démarreur) à la cosse positive de la
batterie. Serrer à un couple de 8 Nm (70 po-lb).
(000133)
2. Raccorder le câble de batterie négatif noir (B : de la
masse du châssis) à la cosse négative de la batterie.
Serrer à un couple de 8 Nm (70 po-lb).
3. Poser le capuchon de cosse de batterie rouge (livré
avec les pièces en vrac).
REMARQUE : Appliquer de la graisse diélectrique sur les
cosses de batterie pour empêcher la corrosion.
(000163a)
REMARQUE : Dans les régions où les températures peuvent
être inférieures à -18 °C (0 °F), un chauffe-batterie de type
tapis est recommandé pour faciliter les démarrages par temps
froid. Le chauffe-batterie est proposé dans le cadre d'un
nécessaire pour temps froid, disponible auprès d'un IASD.
REMARQUE : Le réchauffeur de batterie et le réchauffeur
d'huile ont besoin des branchements N1 et N2 à
Guide d'installation des génératrices EcoGen™ 60 Hz
l'alimentation en courant
