Sélection de carburant et raccordements de carburant
Pose et raccordement des conduites
de carburant
DANGER
Explosion et incendie. Le carburant et ses vapeurs sont
extrêmement inflammables et explosifs. Il ne doit jamais
y avoir de fuite. Gardez-le loin du feu et des étincelles.
Le non-respect de cette consigne entraînera la mort ou
des blessures graves.
REMARQUE IMPORTANTE : Le GN et le GPL sont des
substances très volatiles. Veiller à un strict respect de
toutes les mesures
réglementations.
Les raccordements de conduite de carburant doivent être
effectués par un professionnel certifié familiarisé avec la
réglementation en vigueur. Toujours utiliser du tuyau de gaz
homologué AGA et une pâte d'étanchéité ou un enduit à
joint de bonne qualité.
Vérifier que la capacité du compteur de GN ou du réservoir
de GPL est suffisante pour fournir le carburant nécessaire à
la fois à la génératrice et aux autres appareils en marche.
Robinet d'arrêt de carburant
Voir Figure 5-2. La génératrice nécessite un robinet d'arrêt
manuel externe (A) sur la conduite de carburant.
REMARQUE : Le robinet d'arrêt de carburant doit être
installé à un endroit facilement accessible et à moins de 6 pi
(1,8 m) de l'entrée de carburant de la génératrice.

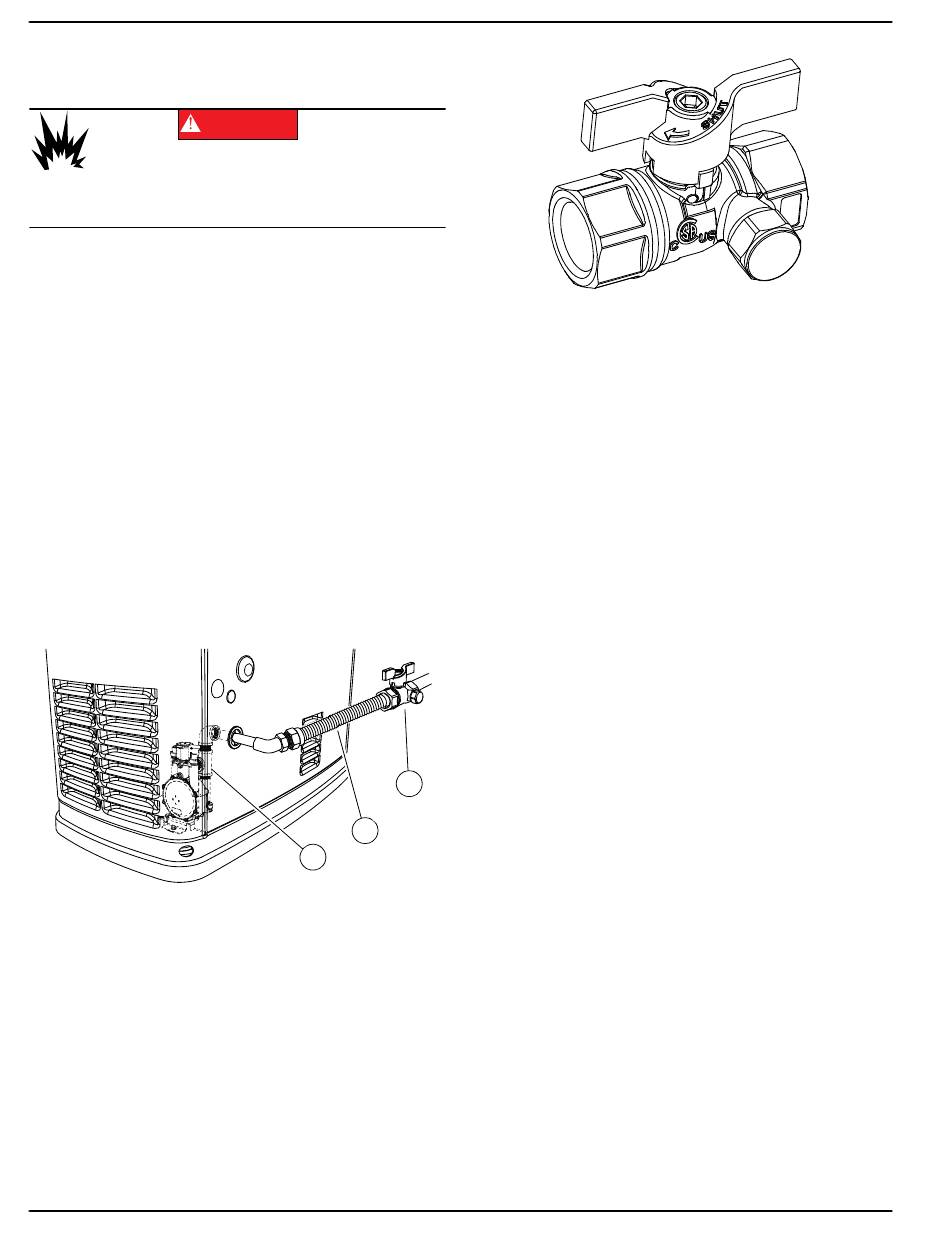

Figure 5-2. Piège à sédiments, robinet d'arrêt de
carburant avec prise pour manomètre et conduite
flexible de carburant
La Figure 5-3 montre un robinet d'arrêt de carburant avec
prise pour manomètre permettant les contrôles de pression.
Le robinet d'arrêt accessoire en option permet d'effectuer
des mesures de pression à des fins de diagnostic sans
devoir ouvrir l'enceinte de la génératrice.
24
(000192)
de sécurité, normes
A
B
C
001816
et
Figure 5-3. Robinet d'arrêt de carburant avec prise pour
Robinets d'arrêt de carburant disponibles auprès d'un
IASD :
•
Robinet à tournant sphérique de 1/2 po, réf. 0K8752
•
Robinet à tournant sphérique de 3/4 po, réf. 0K8754
•
Robinet à tournant sphérique de 1 po, réf. 0K8184
•
Robinet à tournant sphérique de 1,25 po, réf. 0L2844
•
Robinet à tournant sphérique de 1,5 po, réf. 0L2845

Conduite flexible de carburant

Voir Figure 5-2. Pour raccorder une conduite flexible de
carburant (B) à la génératrice, utiliser des pièces conformes
aux exigences d'ANSI Z21.75/ CSA 6.27— Connectors for
Outdoor Gas Appliances
(connecteurs pour appareils à gaz extérieure et maisons
préfabriquées) ou une conduite flexible homologuée AGA
en conformité avec la réglementation en vigueur.
La conduite flexible de carburant ne devra pas être
branchée directement sur l'entrée de carburant de la
génératrice. Toujours brancher la conduite flexible sur un
raccord de gaz homologué.
L'objet de la conduite flexible est d'isoler les vibrations
issues de la génératrice afin de réduire le risque de fuite de
gaz au niveau d'un point de raccordement.
REMARQUE : Respecter
d'installation et les mises en garde fournies avec la conduite
flexible. Ne retirer aucun autocollant ou étiquette. La
conduite flexible
horizontalement et installée entre le robinet d'arrêt de
carburant et l'entrée de carburant de la génératrice.
Piège à sédiments
Voir Figure 5-2. Certaines réglementations prévoient la
pose d'un piège à sédiments (C). Le raccord du vapo-
détendeur comporte un piège à sédiments intégré.
Le piège à sédiments devra être nettoyé à intervalles
réguliers conformément à la réglementation en vigueur.
Pour plus de renseignements, voir le manuel de l'utilisateur.
Guide d'installation des génératrices refroidies par air 60 Hz
manomètre
and Manufactured
toutes les
de carburant doit être
000743
000743
Homes
instructions
