Installation des accessoires
▶ Effectuer les réglages nécessaires pour le mode refroidissement
dans le menu de service, paragraphe Réglages du circuit de chauf-
fage ( notice du module de commande).
– Sélectionner Refroidissement ou Chauffage et refroidisse-
ment.
– Régler éventuellement la température d'enclenchement, la tem-
porisation d'enclenchement, la différence entre la température
ambiante et le point de rosée ainsi que la température de départ
minimale.
▶ Couper les circuits plancher chauffant dans les locaux humides (par
ex. salle de bain et cuisine), les commander via la sortie de relais PK2
si nécessaire.
10.8 Montage de la sonde d'humidité
AVIS
Dégâts matériels dus à l'humidité !
Un refroidissement inférieur au point de rosée entraîne la précipitation
d'humidité sur les matériaux avoisinants (plancher).
▶ Ne pas faire fonctionner les chauffages au sol pour le refroidissement
en dessous du point de rosée.
▶ Régler la température de départ correctement.
Les sondes d'humidité sont montées sur les tubes de l'installation de
chauffage et envoient un signal au module de commande dès qu'une for-
mation de condensats est détectée. Les instructions de montage sont
jointes aux sondes.
Le module de commande éteint le mode de refroidissement dès qu'un
signal est reçu sur les sondes d'humidité. Les condensats se forment en
mode refroidissement lorsque la température de l'installation est infé-
rieure à la température de point de rosée en question.
Le point de rosée varie en fonction de la température et de l'humidité de
l'air. Plus l'humidité de l'air est élevée, plus la température de départ doit
être élevée pour que le point de rosée soit dépassé et pour éviter la
condensation.
10.9 Mode de refroidissement par condensation avec ven-
tilo-convecteurs
AVIS
Dégâts matériels dus à l'humidité !
Si l'isolation contre la condensation n'est pas parfaite, les matériaux
environnants peuvent également être touchés par l'humidité.
▶ Equiper tous les tubes et raccordements jusqu'au ventilo-convecteur
d'une isolation contre la condensation.
▶ Pour l'isolation, utiliser un matériau conçu pour les systèmes de
refroidissement avec formation de condensats.
▶ Raccorder l'écoulement des condensats à l'évacuation.
▶ N'utiliser aucune sonde d'humidité pour le mode refroidissement en
dessous du point de rosée.
▶ N'utiliser aucun régulateur ambiant avec sonde d'humidité intégrée
pour le mode refroidissement en dessous du point de rosée.
Si des ventilo-convecteurs avec évacuation des condensats et tuyaux
isolés sont utilisés exclusivement, la température de départ peut être
réglée jusqu'à 7 °C.
La température de départ inférieure recommandée est de 10 °C en cas
de mode refroidissement stable, pour lequel la protection antigel est
activée à 5 °C.
22
10.10 Installation avec chauffage complémentaire solaire
(AWMS uniquement)
AVERTISSEMENT
Risques d'ébouillantage !
En cas de chauffage complémentaire solaire, l'eau chaude sanitaire peut
être réchauffée à plus de 60 °C.
▶ Pour éviter les brûlures, installer des vannes de mélange thermosta-
tiques ou des produits similaires.
L'installation de modules solaires (accessoires) est la condition requise
pour l'utilisation du complément de chauffage solaire.
Le serpentin solaire dans le ballon est prévu pour une alimentation maxi-
male de 4,5 kW. Le serpentin intégrée ne permet que la production d'eau
chaude sanitaire.
▶ Installer les capteurs solaires ( notice pour capteurs solaires).
▶ Isoler tous les tuyaux et raccordements.
▶ Installer la sonde de température TS2 (comprise dans le contenu de
livraison du module solaire).
– Découper l'isolation au niveau du symbole solaire ( fig. 20,
[1]). Veiller à ce que le câble ne soit pas endommagé par la sonde
de température TW1 !
– Poser la sonde TS2 à proximité de TW1.
– Fixer la sonde TS2 à l'aide de ruban adhésif en aluminium ou
Armaflex.
▶ Installer le module solaire ( notice du module solaire).
▶ Lors de la mise en service, répondre à la question Installation
solaire installée par Oui ( notice de l'appareil de commande).
▶ Effectuer les réglages nécessaires pour l'installation solaire (
notice de l'appareil de commande).
1

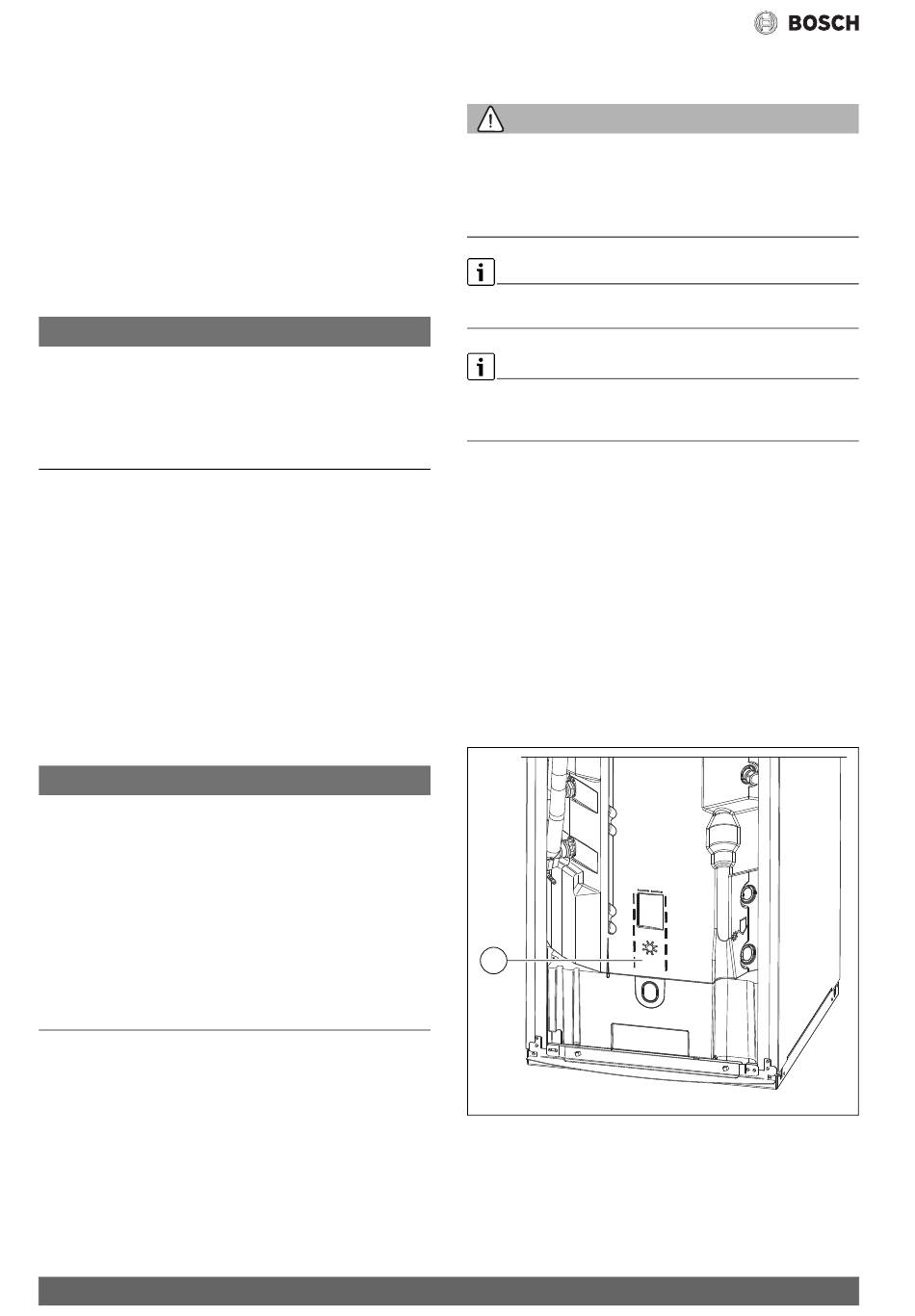

Fig. 20 Disposition de la sonde de température TW1 et TS2 si néces-
saire
[1] Disposition de la sonde de température TW1 et TS2 si nécessaire
(accessoire des modèles solaires)
