12.3.3 Schéma de connexion pour le chauffage d'appoint électrique avec 9 kW (courant triphasé), ODU 3N~
1

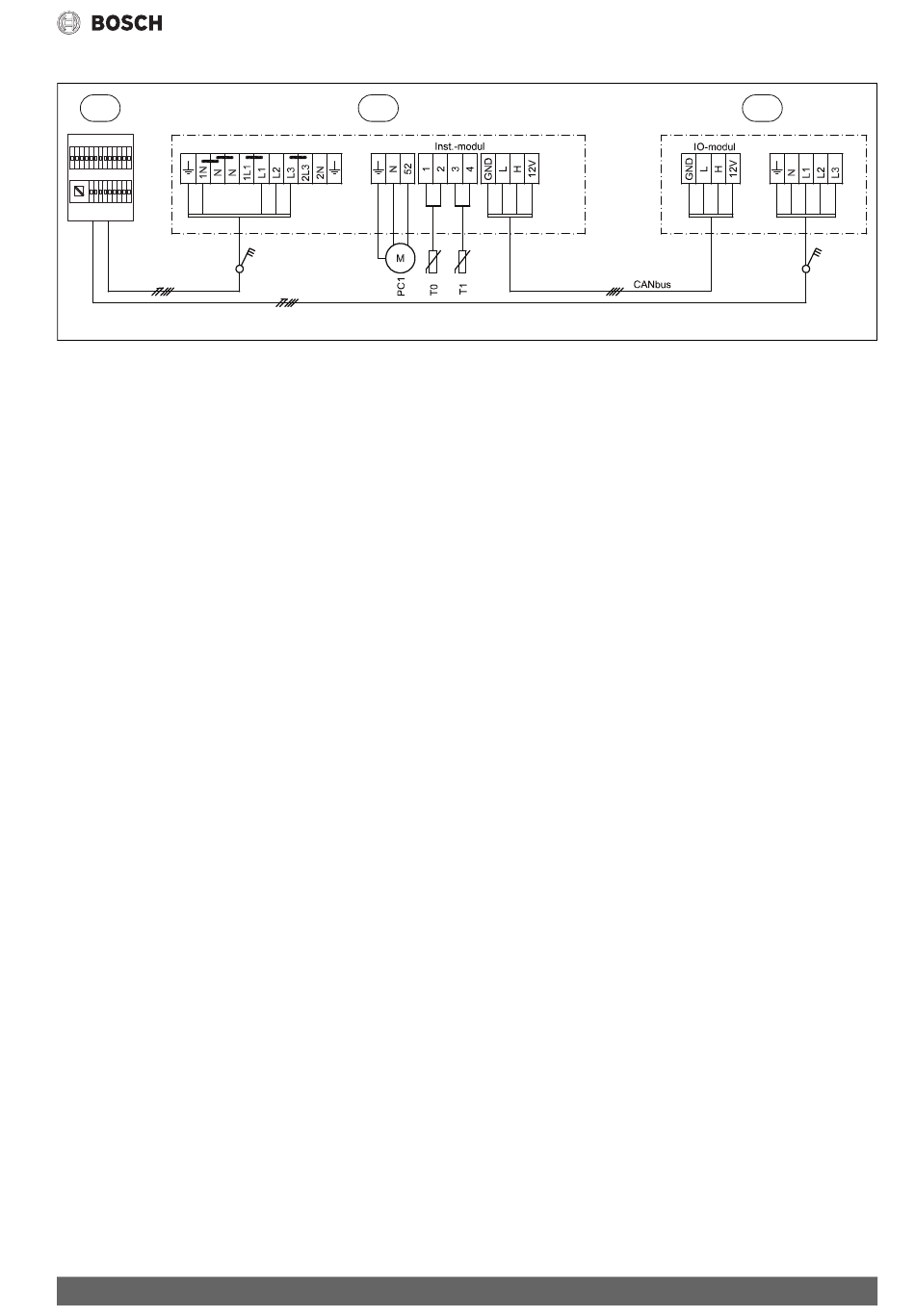

Fig. 26 Schéma de connexion 9 kW (courant triphasé)
[1]
Tableau principal non fourni
[2]
Unité intérieure 9 kW, 400 V 3N~ (courant triphasé)
[3]
Pompe à chaleur 400 V 3N~, (courant triphasé) (13/17)
[PC1] Pompe de l'installation de chauffage
[T0] Sonde de température du départ
[T1] Sonde de température extérieure
Compress 6000 AW AWM|AWMS – 6721817586 (2022/01)
2
Caractéristiques techniques
3
6 720 810 159-16.2I
