5.2 Désempaquetage
▶ Retirer l'emballage conformément à la notice figurant sur l'embal-
lage.
▶ Retirer les accessoires joints.
▶ Vérifier si le contenu de la livraison est complet.
5.3 Liste de contrôle
Chaque installation est différente. La liste de contrôle ci-dessous donne
une description générale de la procédure d'installation.
1. Monter et fixer la pompe à chaleur sur une surface solide.
2. Monter le tube de condensats de la pompe à chaleur et le chauffage
d'appoint pour tuyauterie éventuellement.
3. Raccorder la pompe à chaleur à l'unité intérieure.
4. Raccorder le câble CAN-BUS à la pompe à chaleur et à l'unité inté-
rieure.
5. Raccorder l'alimentation électrique de la pompe à chaleur.
6. Monter les tôles latérales et le couvercle de la pompe à chaleur.
5.4

Montage

5.4.1 Montage de la pompe à chaleur
PRUDENCE :
Risques de coincement et de blessures !
La pompe à chaleur peut basculer si elle n'est pas assez bien fixée.
▶ Fixer la pompe à chaleur au sol.
AVIS :
Problèmes de montage/dysfonctionnements dus à la mise en place
sur une surface en pente !
Le montage des tôles latérales et du couvercle est plus difficile.
L'écoulement des condensats et le fonctionnement sont entravés.
▶ S'assurer que l'inclinaison de la pompe à chaleur, dans le sens longi-
tudinal et transversal, ne dépasse pas 1%.
▶ Visser la pompe à chaleur sur le socle à l'aide des vis appropriées.
▶ Positionner la pompe à chaleur à l'horizontale à l'aide des pieds
réglables.
Compress 6000 AW – 6721817584 (2019/12)
1 2
3

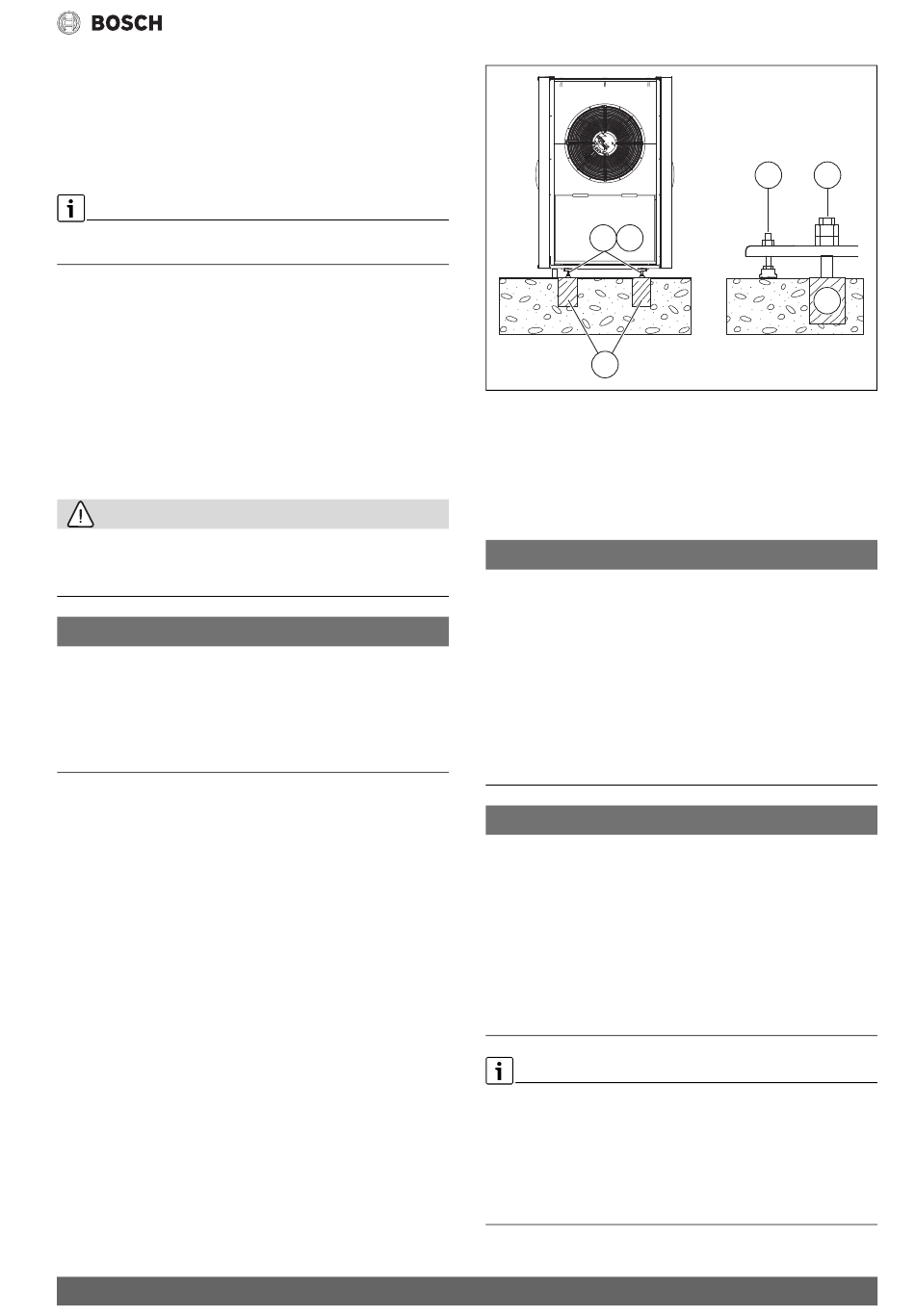

Fig. 13 Fixation de la pompe à chaleur
[1] Pieds réglables
[2] 4 unités M10 X 120 mm (non jointes à la livraison)
[3] Socle plan porteur, par ex. en béton
5.5

Raccordement

5.5.1 Raccords de tuyaux, généralités
AVIS :
Dégâts sur l'installation suite aux résidus dans les conduites !
Les matières solides, résidus métalliques/synthétiques, résidus de
chanvre et de rubans et autres matériaux peuvent se fixer dans les
pompes, les vannes et les échangeurs thermiques.
▶ Eviter la pénétration de corps étrangers dans la tuyauterie.
▶ Ne pas déposer les éléments et raccords des tuyaux directement sur
le sol.
▶ En éliminant les bavures, veiller à ce qu'il n'y ait aucun résidu dans le
tuyau.
▶ Avant de raccorder la pompe à chaleur et l'unité intérieure, rincer les
tuyaux pour retirer les corps étrangers.
AVIS :
Dégâts matériels dus à l'action du gel et aux rayons UV !
En cas de panne de courant, l'eau risque de geler dans les conduites.
L'isolation peut être détériorée par les rayons UV et se casser au bout
d'un certain temps.
▶ Pour les conduites, raccords et connexions montées à l'extérieur, uti-
liser une isolation de 19 mm d'épaisseur minimum.
▶ Monter les robinets de vidange de manière à ce que l'eau qui se trouve
dans les conduites vers et depuis la pompe à chaleur puisse être éva-
cuée en cas d'arrêt prolongé et de risques de gel.
▶ Utiliser une isolation résistante aux UV et à l'humidité.
Isolation/joint
▶ Toutes les conduites de fluides thermiques doivent être isolées selon
les prescriptions en vigueur.
▶ Pour le mode refroidissement, tous les raccordements et toutes les
conduites doivent être isolés conformément aux normes applicables
pour empêcher la condensation.
▶ Etanchéifier le passage mural.
Installation
1 2
3
