12.3.7 CAN-BUS et EMS – aperçu
5
fav
4
3

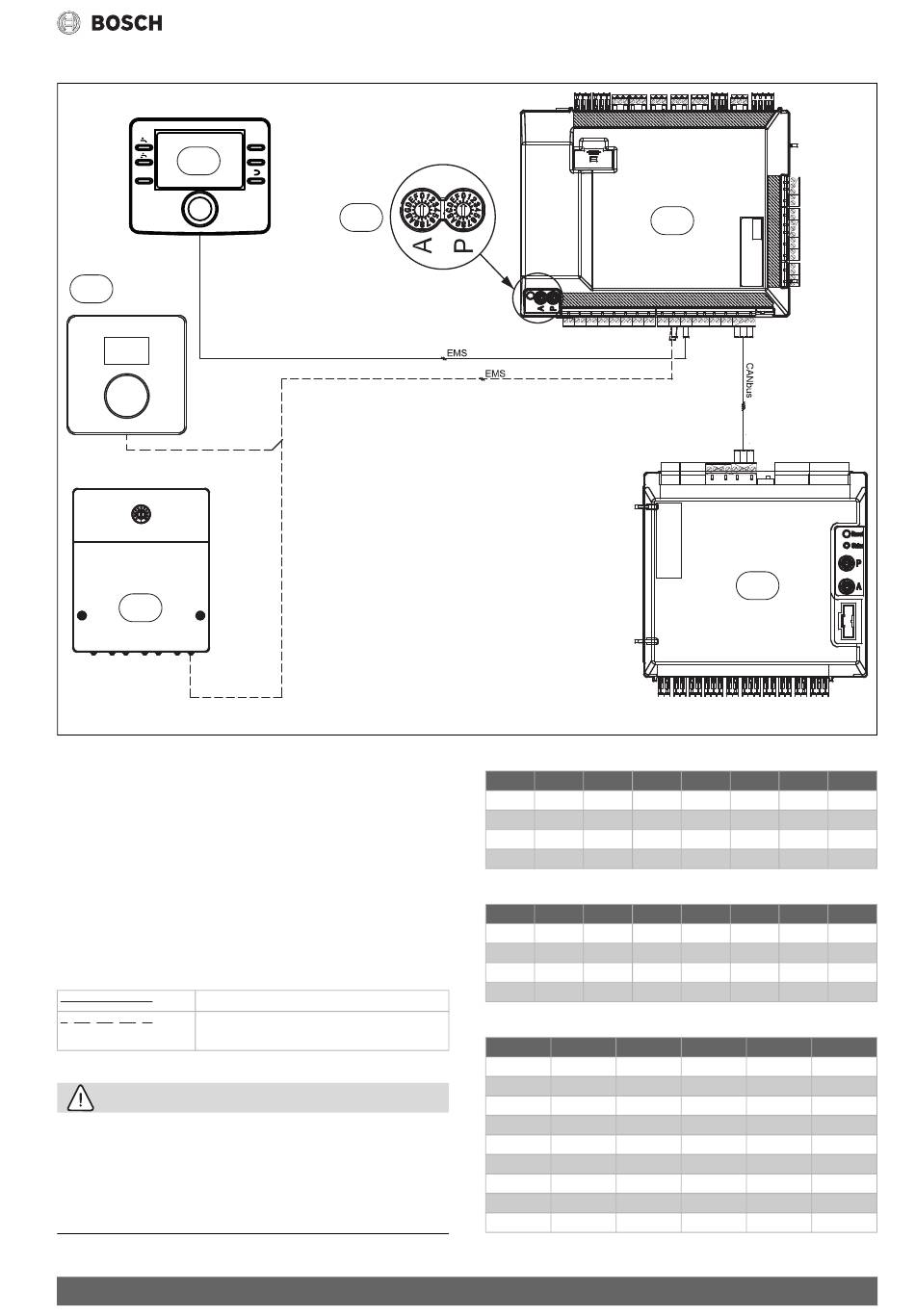

Fig. 30 CAN-BUS et EMS – aperçu
[1] Unité intérieure (module d'installation)
[2] Pompe à chaleur (module I/O)
[3] Accessoires (circuit de chauffage supplémentaire, piscine,
solaire, etc...)
[4] Régulateur ambiant (accessoire)
[5] Régulateur
[6] Adressage avec chauffage d'appoint électrique avec 9 kW
(réglage d'usine AWM 5-9) :
A = 0, P = 1
Adressage avec chauffage d'appoint électrique avec 9 kW et
grande pompe PC0 (réglage d'usine AWM 13-17)
A = 0, P = B
Raccordement en usine
Raccordement lors de l'installation/acces-
soires
12.3.8 Valeurs de mesure des sondes de température
PRUDENCE
Blessures ou dommages matériels dus à une mauvaise
température !
Si les sondes avec de mauvaises caractéristiques sont utilisées, les tem-
pératures peuvent être trop élevées ou trop basses.
▶ S'assurer que les sondes de températures utilisées correspondent
aux valeurs prescrites (voir tableaux ci-dessous).
Compress 6000 AW AWM|AWMS – 6721817586 (2022/01)
menu
info
6
 
°C °C
20 12488 40 5331
25 10001 45 4327
30 8060 50 3605
35 6536 55 2989
Tab. 9 Sonde T0, TC0, TC1
 
°C °C
20 14772 40 6653
25 11981 45 5523
30 9786 50 4608
35 8047 55 3856
Tab. 10 Sonde TW1

°C °C
– 40 154300 5
– 35 111700 10
– 30 81700 15
– 25 60400 20
– 20 45100 25
– 15 33950 30
– 10 25800 35
– 5 19770 40
0 15280 45
Tab. 11 Sonde T1
Caractéristiques techniques
1
2
0010042114-001
 
°C °C
60 2490 80 1256
65 2084 85 1070
70 1753 90 915
75 1480 - -
 
°C °C
60 3243 80 1704
65 2744 85 1464
70 2332 90 1262
75 1990 - -
 
°C
11900 50 1696
9330 55 1405
7370 60 1170
5870 65 980
4700 70 824
3790 75 696
3070 80 590
2510 85 503
2055 90 430
