Erreurs de localisation
automatique de prisme
ATR
Outils...\Contrôles & Ajustements
d
c
b
TPS12_028

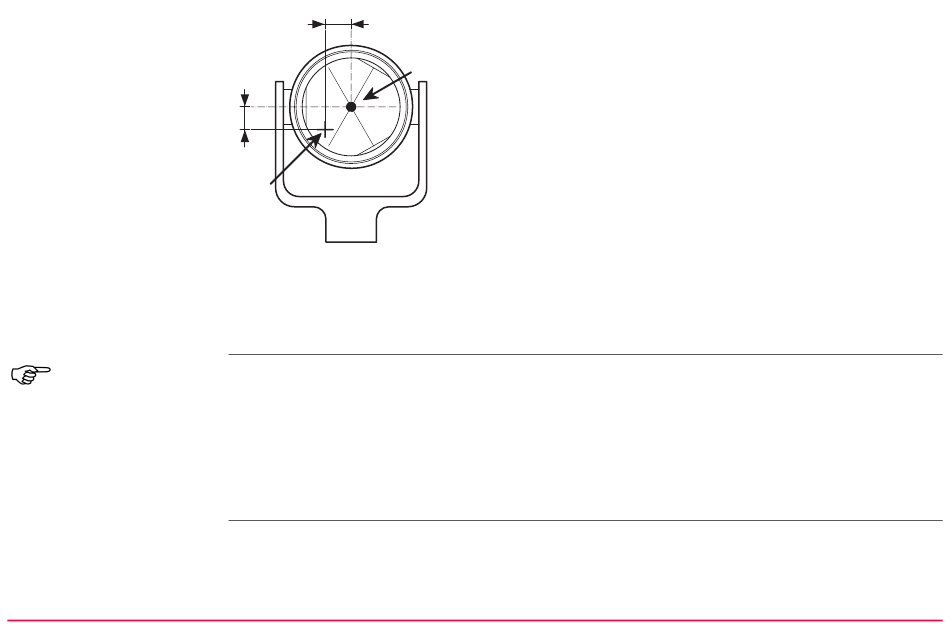

L'erreur de localisation automatique de prisme ATR est la divergence angulaire entre la ligne
de visée, soit la direction des points de réticule, et de l'axe de la caméra CCD d'ATR, qui
détecte le centre du prisme. Les angles Hz et V sont corrigés par les composantes Hz et V
des erreurs de calibrage d'ATR afin de mesurer exactement vers le centre du prisme.
Notez que même après un bon ajustement d'ATR, le réticule peut ne pas être correctement
placé au centre du prisme après une recherche ATR. C'est un effet normal. Pour accélérer
la recherche ATR, la lunette n'est pas placée exactement au centre du prisme. Les petits
écarts résiduels, les excentres ATR, sont mesurés individuellement pour chaque mesure et
corrigés électroniquement. Cela signifie que les angles Hz et V sont corrigés deux fois :
d'abord pour les erreurs ATR sur Hz et V puis pour les petits écarts individuels de la visée
actuelle, les excentres ATR.
a
a) Centre du prisme
b) Réticule
c) Composante V de l'erreur de localisation auto-
d) Composante Hz de l'erreur de localisation
