Implantation En Mode Orthogonal - Leica Geosystems TPS1200 Manuel Technique De Référence

46.4.3
Description
Orthogonal de et vers
station
Accès
Implantation

Implantation en mode orthogonal

Des points peuvent être implantés à l'aide de valeurs orthogonales pour guider vers le point
à implanter. Des valeurs sont inhérentes à la ligne définie par la station et la position actuelle.
Les éléments d'implantation sont une distance horizontale avant/arrière, une distance hori-
zontale droite/gauche et un remblai/déblai (DESC/MONT). Les valeurs sont calculées entre
la position actuelle et le point à implanter. Les valeurs sont calculées soit de la station vers
le point, soit du point vers la station selon le paramétrage de <Mode Implant. :>.

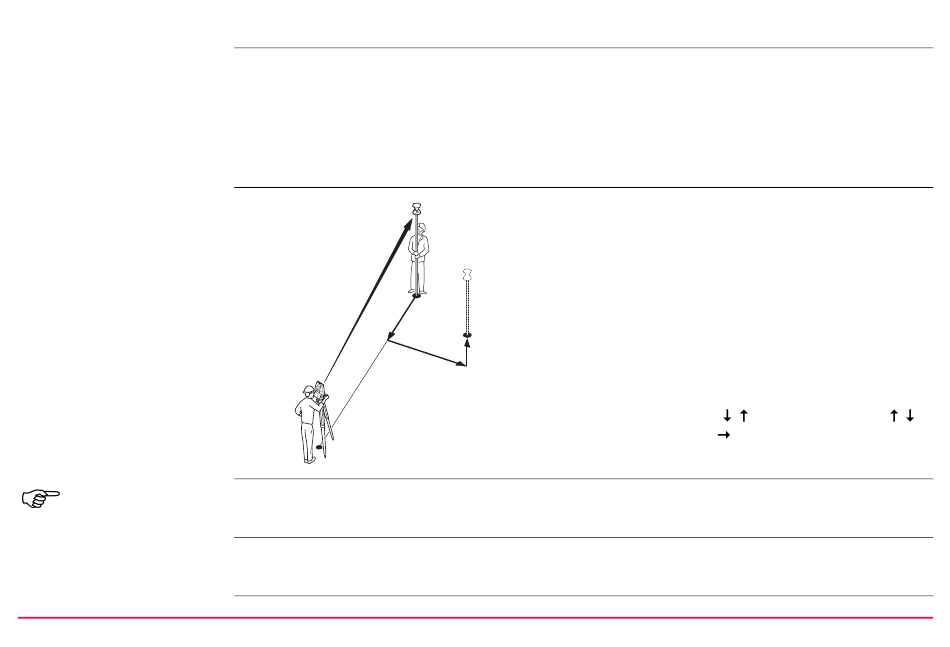

d1-
d2+
P0
TPS12_109
<Mode Implant. : Ortho de Stat.> est configuré dans IMPLANT Configuration, page
Général. Reportez-vous à "46.3 Configuration Implantation".
Reportez-vous à "46.2 Accès au programme Implantation" pour accéder à IMPLANT
Implantation Orthogonale.
P1
P2
P0 Station
d3+
P1 Position actuelle
P2 Point à implanter
d1
d2
d3
TPS1200
<DEVANT :> ou <DERRIERE :>
<DROITE :> ou <GAUCHE :>
<DESC :> ou <MONT :>

1243
