Plan incliné
Plan de référence & Scan Surface

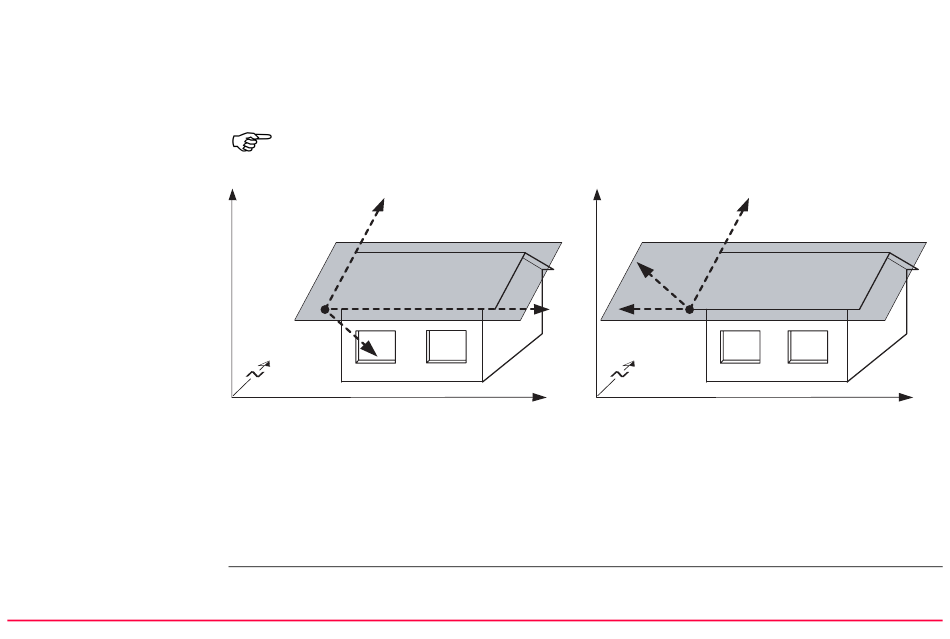

Le plan est défini par un nombre quelconque de points, le périmètre à balayer est défini par
une fenêtre (coins inférieur gauche et supérieur droit). Les axes du plan de référence incliné
sont les suivants :
axe X :
Horizontal et parallèle au plan
axe Z :
Défini par la direction de la plus forte pente du plan
axe Y :
Perpendiculaire au plan ; croît dans la direction définie
Les décalages sont appliqués dans la direction de l'axe Y
a
Z
P1
Y
TPS12_165
a
Altitude
b
Est
N
Nord
P1 Origine du plan
X
Axe X du plan
Y
Axe Y du plan
Z
Axe Z du plan
a
X
b
TPS12_165a
a
b
N
P1 Origine du plan
X
Y
Z
TPS1200
Z
Y
X
P1
Altitude
Est
Nord
Axe X du plan
Axe Y du plan
Axe Z du plan
b
1081
