RF RC 10 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttore di radio
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель

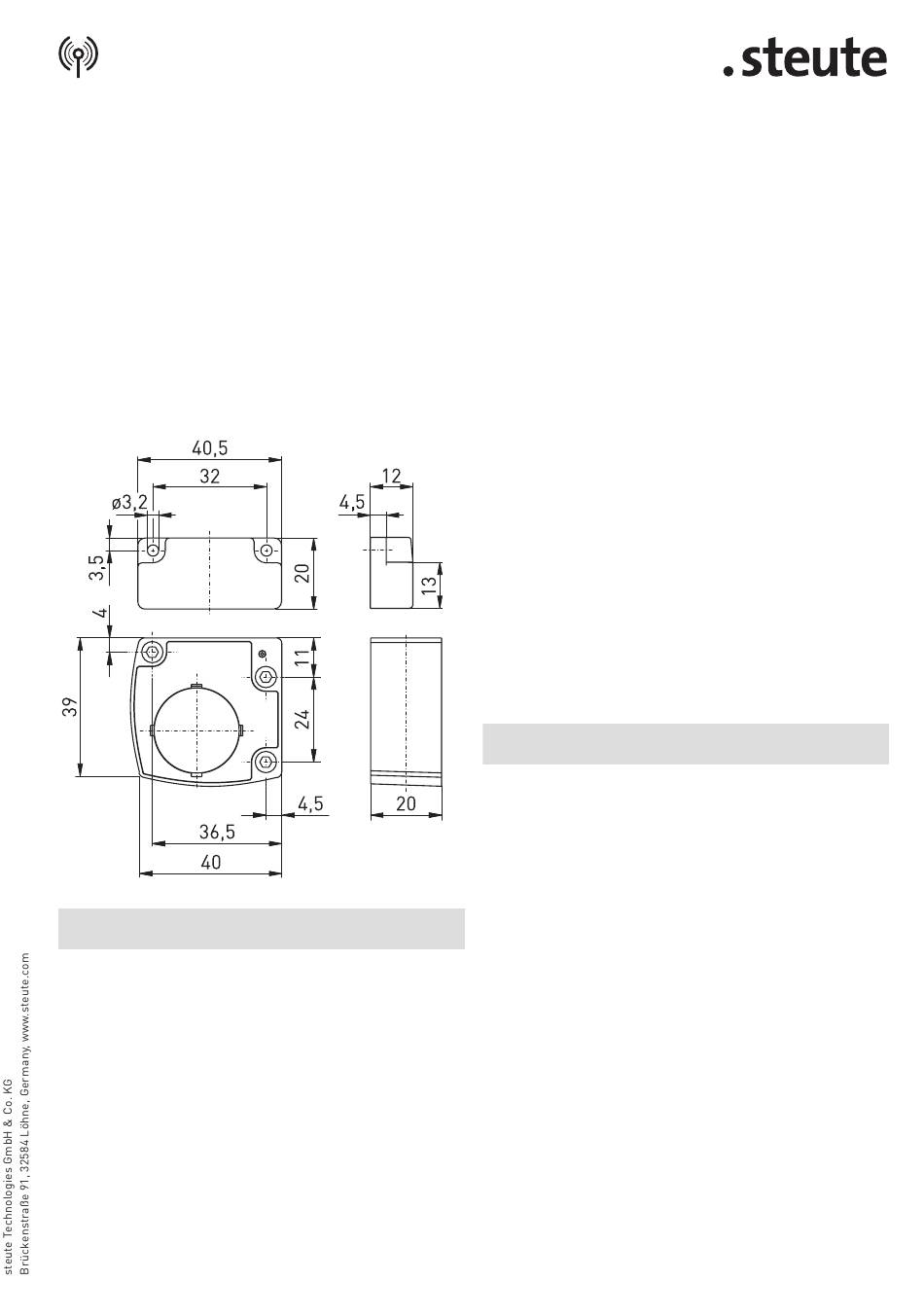

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
Deutsch (Originalbetriebsanleitung)
Technische Daten
Vorschriften EN 60947-5-1; EN 61000-6-2, -6-3,
EN 61000-4-2, -4-20;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Gehäuse glasfaserverstärkter, schlagfester Thermo-
plast, selbstverlöschend UL 94-V0
Schutzart IP 67 nach IEC/EN 60529
sWave ®
Funk-Protokoll
Umgebungstemperatur -20 °C ... +65 ºC
Schaltelemente Reedkontakt
Schaltabstand > 10 mm
Hysterese < 1 mm
Schalthäufigkeit ca. 12000 Telegramme mit Wiederholungen/h
Spannungsversorgung Lithium-Batterie CR 2032 (auswechselbar)
Kapazität 210 mAh
Funkfrequenz 868,3 MHz (EU) oder 915,0 MHz (USA, Kanada,
Mexiko) oder 917,0 MHz (Brasilien) oder
916,5 MHz (Japan)
Kanalbandbreite SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
Sendeleistung SW868: <25 mW, SW915: <10 mW,
SW917: <10 mW, SW922: <1 mW
Datenrate 66 kbps
Reichweite SW868, SW915, SW917:
max. 450 m im Außenbereich,
max. 40 m im Innenbereich
SW922:
max. 150 m im Außenbereich,
max. 20 m im Innenbereich
Mech. Lebensdauer > 1 Million Schaltspiele
Batterielebensdauer > 800 000 Schaltspiele
Betätigungsdauer min. 80 ms
Montage Betätiger min. 8 mm Abstand zu ferromagnetischem
Material
Hinweis kein Statussignal; Betätiger als Zubehör
erforderlich
Funkzulassung USA: FCC - XK5-RFRXSW915;
Kanada: IC - 5158A-RFRXSW915;
Mexiko: IFT - RCPSTRF17-1886
Brasilien:
Japan: ARIB STD-T108: 204-610002
English
Technical data
Standards EN 60947-5-1; EN 61000-6-2, -6-3,
EN 61000-4-2, -4-20;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Enclosure glass-fibre reinforced, shock-proof thermo-
plastic, self-extinguishing UL 94-V0
Degree of protection IP 67 to IEC/EN 60529
sWave ®
Protocol
Ambient temperature -20 °C ... +65 °C
Switching elements reed contact
Switching distance > 10 mm
Hysteresis < 1 mm
Operation cycles approx. 12000 telegrams at repetitions/h
Voltage supply Lithium battery CR 2032 (replaceable)
Capacity 210 mAh
Frequency 868.3 MHz (EU) or 915.0 MHz (USA, Canada,
Mexico) or 917.0 MHz (Brazil) or
916.5 MHz (Japan)
Channel bandwidth SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
Transmission power SW868: <25 mW, SW915: <10 mW,
SW917: <10 mW, SW922: <1 mW
Data rate 66 kbps
Wireless range SW868, SW915, SW917:
max. 450 m outside,
max. 40 m inside
SW922:
max. 150 m outside,
max. 20 m inside
