steute RF RC 10 SW868 Instructions De Montage

RF RC 10 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Batterie, 1 Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch

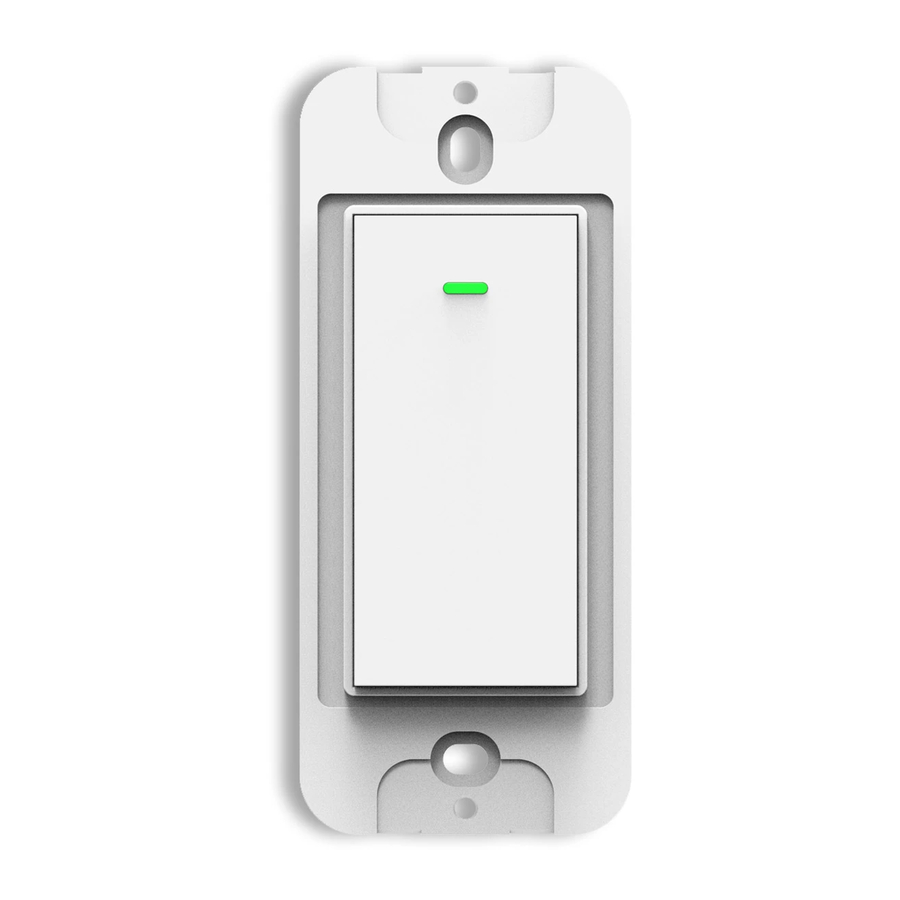

Der einkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Der Empfänger muss das Proto-
koll der sWave ® -Funktechnologie unterstützen.
Zuordnung der Einsatzorte:
Gerätetyp Einsatzort
SW868 EU
SW915 USA
Kanada
Mexiko
SW917 Brasilien
SW922 Japan
Zuordnung der Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
Befestigung und Anschluss
Das Gerät auf einer ebene Fläche befestigen. Das Gerät gemäß der in
der Montage- und Anschlussanleitung des Empfängers beschriebenen
Inbetriebnahme einlernen. Die Reichweite hängt stark von den örtli-
chen Gegebenheiten ab. So kann das Funksignal stark von leitfähigen
Materialien beeinträchtigt werden. Dies gilt auch für dünne Folien wie
z.B. Aluminiumkaschierung auf Dämmmaterialien.
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/
beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-
nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
freies Feld (SW868/915/917)
freies Feld (SW922)
im Innenbereich (SW868/915/917)
im Innenbereich (SW922)
Im Einzelfall die Reichweite mit dem Feldstärkemessgerät testen:
Sender
SW868
entsprechend SW915
2014/53/EU (RED) SW917/SW922
FCC
Hinweise
IC
IFT
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
ANATEL
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
ARIB STD-T108
Abstand erzeugt werden. Sonst wird dieses Signal unterdrückt. Um-
bauten und Veränderungen am Gerät sind nicht gestattet. Technische
Änderungen vorbehalten. steute übernimmt keine Haftung für Emp-
fehlungen, die durch diese Beschreibung gegeben oder impliziert wer-
den. Aufgrund dieser Beschreibung können keine neuen, über die all-
gemeinen steute-Lieferbedingungen hinausgehenden, Garantie-, Ge-
währleistungs- oder Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Entfernen von Schmutzresten.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Gehäuse nur von außen reinigen. Gehäuse mit Haushaltsreinigern rei-
nigen. Keine Druckluft verwenden, um zu reinigen.
1 / 16
Gerät
swView 868 MHz
swView 915 MHz
nicht-kratzende Reinigungsmittel verwenden.
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
150 m
40 m
20 m
Material-Nr.
1190393
1221794
auf Anfrage
