Notice d'utilisation d'origine
ZETADYN 3C
5.18
Simulation transmetteur (X-ENCO)
La simulation de transmetteur convertit les signaux du transmetteur monté sur le moteur en signaux
différentiels selon le standard ANSI RS422 et les transmet à la commande. La résolution de la
simulation de transmetteur est identique à celle du transmetteur.
Information
Le raccordement X-ENCO n'est pas un raccordement pour le transmetteur d'impulsions, mais une
sortie pour la transmission de données à la commande. Le transmetteur d'impulsions est raccordé à
X-ENC8, X-ENC9 ou X-ENC-15.
Information
A l'aide de la connexion provenant d'une source de tension externe 24 V à la borne X-EXT, la
simulation transmetteur est également active avec un convertisseur de fréquence déconnecté.
5.18.1
Caractéristiques techniques X-ENCO
Signal de sortie high
Signal de sortie low
RLast
Résistant au court-circuit
Câble de raccordement
Plage de serrage
5.18.2
Raccordement X-ENCO
X-ENCO
X
(6)
/X
(5)
Y
(4)
/Y
(3)
GND
(2)
(1)

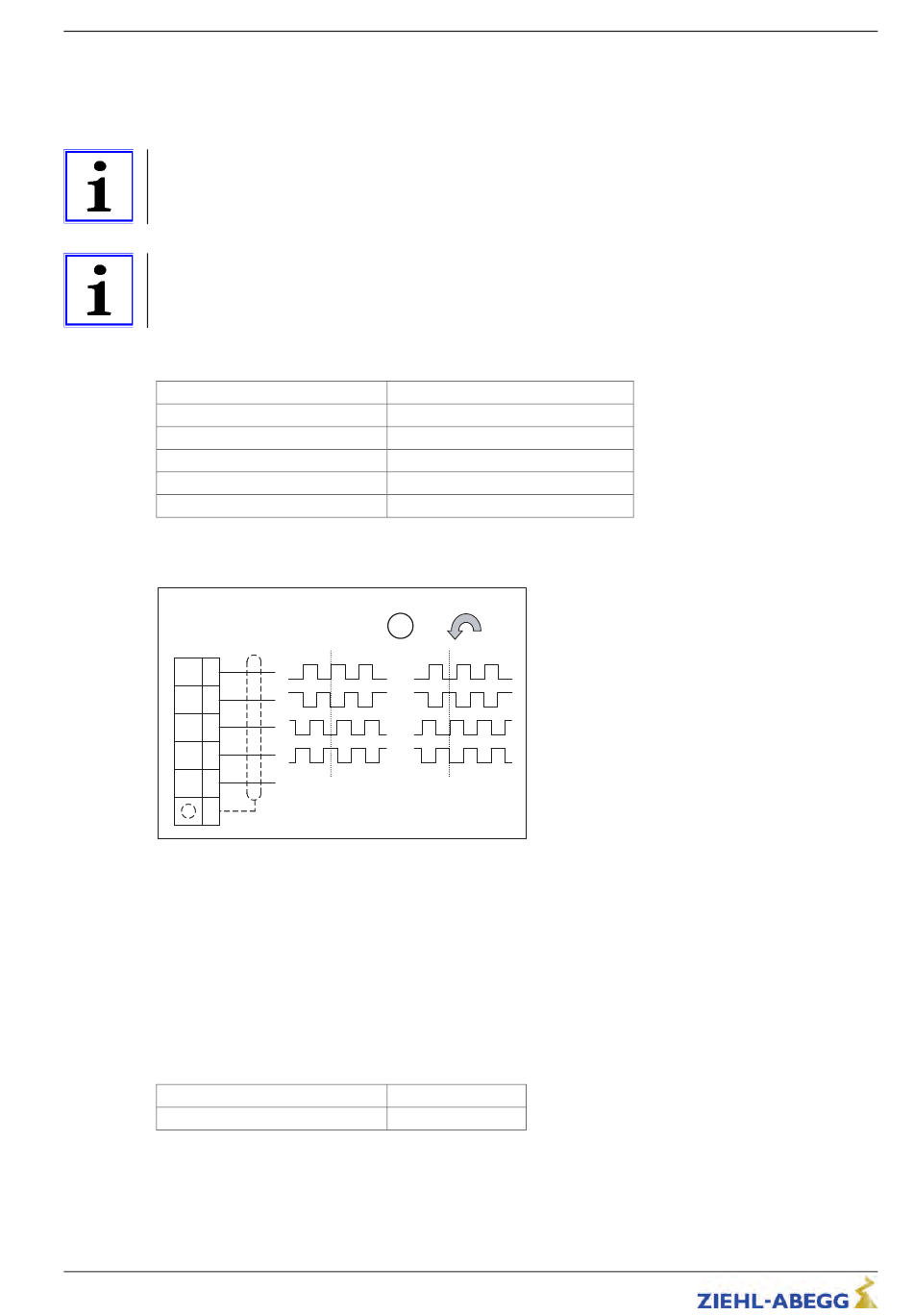

Raccordement simulation transmetteur
1 Suite de signal en fonction du sens de rotation vu du côté sortie
() Désignation des bornes des connecteurs
5.19
Alimentation en tension externe 24 V (X-EXT)
En plaçant une alimentation en tension externe 24 V à la borne X-EXT, les fonctions suivantes sont
également actives avec un convertisseur de fréquence déconnecté:
•
Simulation transmetteur
•
ZETAPAD (la modification de paramètres est possible)
•
Interface USB du ZETAPAD
5.19.1
Caractéristiques techniques
Plage de tension
Consommation de courant
R-TBA08_03-F 1619
min. 2,8 V / 8 mA
max. 0,4 V / 4 mA
≥ 120 Ω
Non
câble blindé twisted-pair
max.1,5mm²
1
23 ... 26 V
max. 625 mA
Art.N°. 00163322-F
41/214
Installation électrique
