INSTALLATION ALIMENTATION GAZ (METHANE) DU RESEAU A PRESSION MOYENNE

(Voir BT 8530/1 et BT 8531/1)
Lorsque le débit demandé est élevé, la société de distribution du gaz demande l'installation d'une centrale dotée de
réducteur de pression et de compteur ; elle réalise la connexion au réseau à pression moyenne (quelques bar). Cette
centrale peut être fournie par la société de distribution
ou par l'utilisateur, suivant les dispositions précises
de la société de distribution. Le réducteur de pression
de la centrale doit être réglé de manière à pouvoir
fournir le débit maximum de gaz nécessaire au brûleur
à la pression normalement prévue pour celui-ci.
L'expérience conseille d'utiliser un réducteur de
dimensions larges, de manière à atténuer l'importante
augmentation de pression qui a lieu lorsque le brûleur
s'arrête à distribution élevée (d'après les normes, les
vannes de gaz doivent se fermer dans un délai
maximum d'une seconde).
A titre indicatif, nous conseillons d'utiliser un réducteur
qui soit en mesure de garantir un débit (m
corresponde environ au double de la pression
maximum prévue pour le brûleur.
En présence de plusieurs brûleurs, il est important
que chacun soit doté de réducteur de pression. Cette
condition permet de maintenir la pression
d'alimentation en gaz du brûleur à une valeur
constante, presque indépendamment du fait qu'un
ou plusieurs brûleurs fonctionnent. Il est donc possible
d'effectuer un réglage précis de la distribution et donc
de la combustion, ce qui permet d'obtenir un meilleur
rendement. Le tube de gaz doit être correctement
dimensionné en fonction de la quantité de gaz qu'il
doit fournir. Nous conseillons de maintenir la perte
de charge dans des valeurs modestes. Ne pas oublier
que la perte de charge s'ajoute à la pression existante
lorsque le brûleur s'éteint. L'allumage suivant se
produit donc à une pression proportionnelle à la perte
de charge du tuyau. Dans les cas dans lesquels on
prévoit ou observe que la pression de gaz à l'arrêt du
brûleur (fermeture rapide des vannes de gaz) atteint
des valeurs inacceptables, il faut installer, entre le
réducteur et la première vanne du brûleur, une vanne
automatique de trop-plein et un tube de convoyage
approprié de section adaptée, à l'air libre.
L'extrémité du tube de convoyage à l'air libre doit
aboutir à un endroit approprié, être protégée de la
pluie et équipée d'un dispositif coupe-feu.
La vanne de trop-plein doit être réglée de manière à
décharger entièrement la pression en excès.
Pour la section du tuyau de gaz, voir le diagramme.

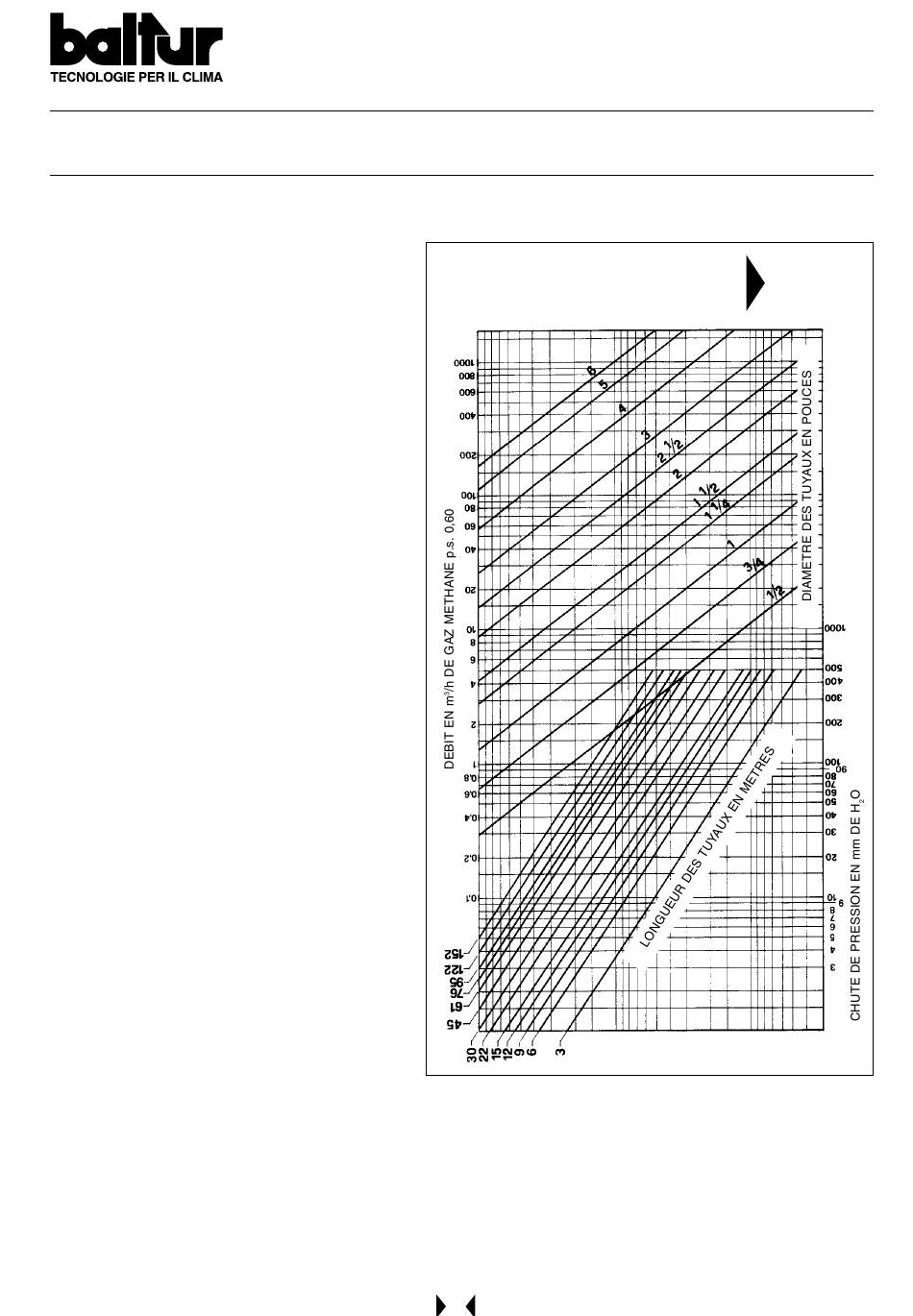

DIAGRAMME POUR LE CALCUL DU
DIAMETRE DES TUYAUX SELON LA
PORTEE DE GAZ ET LEUR LONGUEUR
3
/h) qui
68
N° BT 8058
