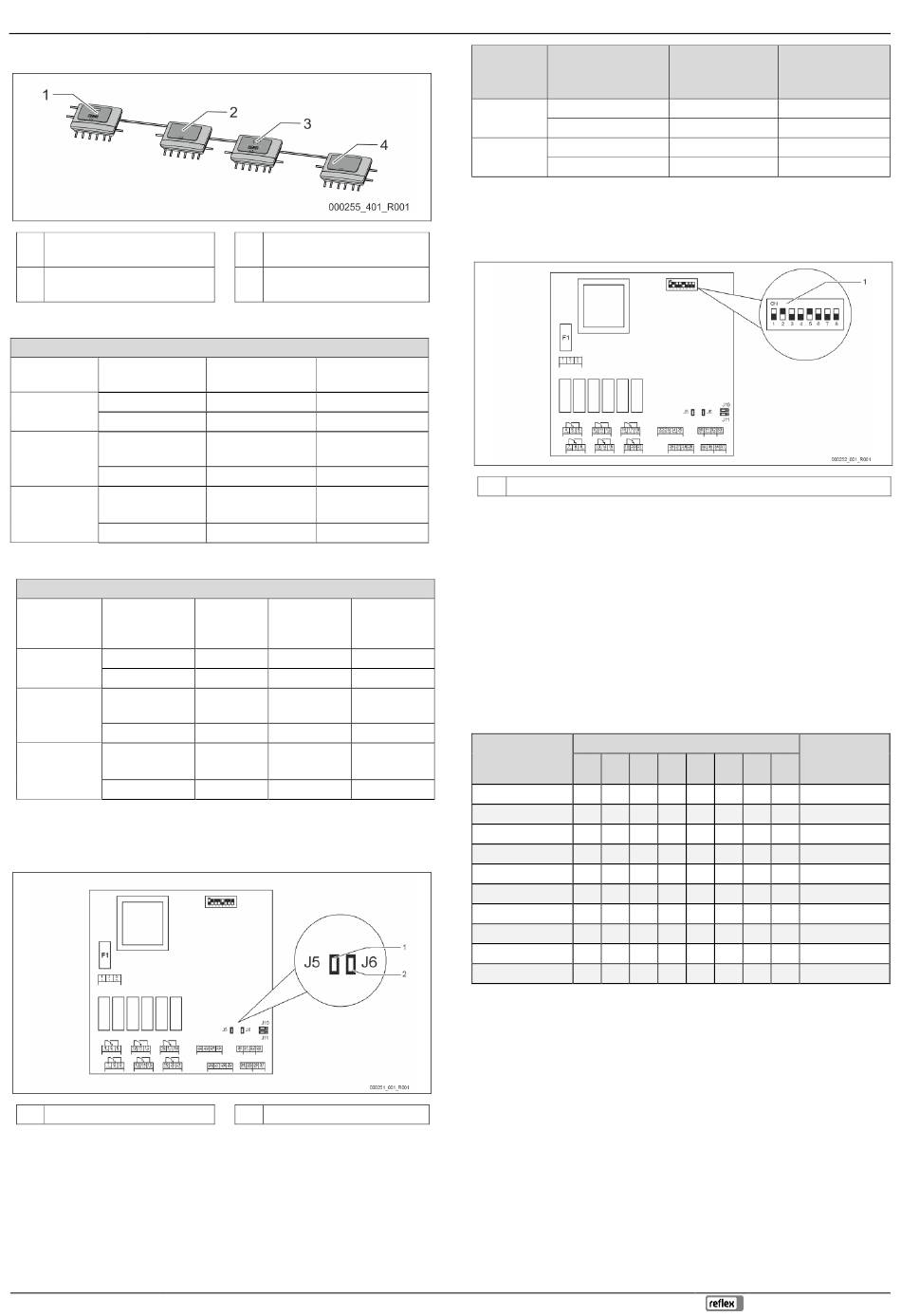

Commandes d'appareil et modules E/S dans la fonction Maître-Esclave
1
Commande Control Basic dans
la fonction Maître
2
Module E/S pour la fonction
Maître
Fonction Maître
Réglages des résistances terminales
Cavalier /
Paramètres
Commutateur
Cavalier J10
activé
et J11
désactivé
Commutateur
activé
DIP 1
et 2
désactivé
Cavalier J3
activé
1 et 2 et
3 et 4
désactivé
Fonction Esclave
Réglages des résistances terminales
Cavalier /
Paramètres
Commutateur
Cavalier J10
activé
et J11
désactivé
Commutateur
activé
DIP 1
et 2
désactivé
Cavalier J3
activé
1 et 2 et
3 et 4
désactivé
5.2.2
Réglage des sorties analogiques
Configuration des sorties analogiques sur la carte-mère du module E/S
1
Cavalier J5
À l'aide des cavaliers J5 et J6, définissez les deux sorties analogiques comme sorties
de courant.
Procédez comme suit :
1.
Débranchez la prise d'alimentation du module E/S.
2.
Ouvrez le couvercle du boîtier.
3.
Emboîtez les cavaliers dans la position souhaitée.
3
Commande Control Basic dans
la fonction Esclave
4
Module E/S pour la fonction
Esclave
Module E/S
Control Basic
X
---
---
---
---
X
---
---
---
X
---
---
Module E/S
Module E/S
Control Basic
pour
l'extension
---
X
X
---
---
---
---
---
---
---
---
---
2
Cavalier J6
Variomat Basic — 24.01.2022
Sorties
analogiques
Sortie
J5 est emboîté
analogique 1
J5 n'est pas emboîté
Sortie
J6 est emboîté
analogique 2
J6 n'est pas emboîté
*
selon le réglage respectif sur les commandes de l'appareil
5.2.3
Réglage de l'adresse du module
Définition de l'adresse du module sur la carte-mère du module E/S
1
Commutateur DIP
Position des commutateurs DIP
Commutateurs DIP 1 à 4 :
Commutateur DIP 5 :
Commutateurs DIP 6 à 8 :
Configurez l'adresse du module avec les commutateurs DIP 1 à 4.
---
Procédez comme suit :
---
1.
Débranchez la prise d'alimentation du module E/S.
2.
Ouvrez le couvercle du boîtier.
X
3.
Basculez les commutateurs DIP 1 à 4 en position ON ou OFF.
---
Adresse du
X
module
---
1
2
3
4
5
6
7
8
9
10
5.2.4
Réglages par défaut du module E/S
Les entrées et sorties du module E/S sont configurées en usine avec des réglages
par défaut.
Si nécessaire, les réglages par défaut peuvent être modifiés et adaptés aux
conditions locales.
Le déclenchement des entrées 1 à 6 du module E/S est indiqué dans la mémoire
défauts de la commande de l'appareil.
Remarque !
•
Les réglages par défaut s'appliquent à partir de la version V1.10 du
logiciel.
•
En option, toutes les entrées et sorties numériques sont librement
configurables. Le réglage est effectué par le service après-vente du
fabricant Reflex, voir le chapitre 13.1 "Service après-vente du
fabricant Reflex" à la page 25
Réglages des
Sortie de courant *
cavaliers
0 – 20 mA ou
4 – 20 mA
---
X
---
X
•
Pour la configuration de l'adresse du module
•
Réglage variable sur ON ou OFF
•
En permanence en position ON
•
À des fins de test interne
•
Pendant le fonctionnement en position OFF
Commutateur DIP
1
2
3
4
5
6
1
0
0
0
1
0
0
1
0
0
1
0
1
1
0
0
1
0
0
0
1
0
1
0
1
0
1
0
1
0
0
1
1
0
1
0
1
1
1
0
1
0
0
0
0
1
1
0
1
0
0
1
1
0
0
1
0
1
1
0
