N° de
Signal
borne
22
PE (blindage)
Entrée analogique de pression.
23
Pression - (signal)
•
•
24
Pression +
(+ 18 V)
25
0 – 10 V (grandeur
de réglage)
Robinet à boisseau sphérique
26
0 – 10 V (retour
motorisé dans la conduite de
d'information)
décharge pour l'activation du
27
GND
maintien de pression.
28
+ 24 V
(alimentation)
29
A
30
B
Interface RS-485.
31
GND
+ 24 V
Alimentation pour E1 et E2.
32
(alimentation) E1
Max. 230 V, 2 A
E1
Compteur d'eau à impulsions
(par ex. dans Fillset)
•
33
•
E2
Contacteur de manque d'eau.
•
34
•
Max. 230 V, 2 A
7.5.2
Interface RS-485
Les interfaces RS-485 S1 et S2 permettent d'interroger toutes les informations de la
commande et sont employées pour la communication avec les postes de commande
ou d'autres appareils.
•
Interface S1
–
Avec cette interface, maximum 10 appareils peuvent être utilisés dans un
circuit combiné maître / esclave.
•
Interface S2
–
Pression « PIS » et niveau « LIS ».
•
États de service des pompes « PU ».
–
États de service du robinet à boisseau sphérique motorisé / de
l'électrovanne.
–
Valeurs du compteur d'eau à impulsions « FQIRA+ ».
–
Tous les messages.
–
Toutes les entrées de la mémoire des erreurs.
Pour la communication entre les interfaces, des modules de bus sont disponibles
comme accessoires en option.
Remarque !
Si nécessaire, demandez le protocole de l'interface RS-485, les détails à
propos des raccords ainsi que des informations à propos des accessoires
disponibles auprès du service après-vente du fabricant Reflex.
Fonction
Pour l'affichage sur l'écran.
En usine
Pour l'activation du maintien
de pression.
En usine
Sur site, en
option
En usine
Sert à l'évaluation de la
Sur site, en
réalimentation.
option
Si le contact 32/33 est fermé =
impulsion de comptage.
Non utilisé pour l'appareil.
---
Si le contact 32/34 est fermé =
OK.
Variomat Basic — 24.01.2022

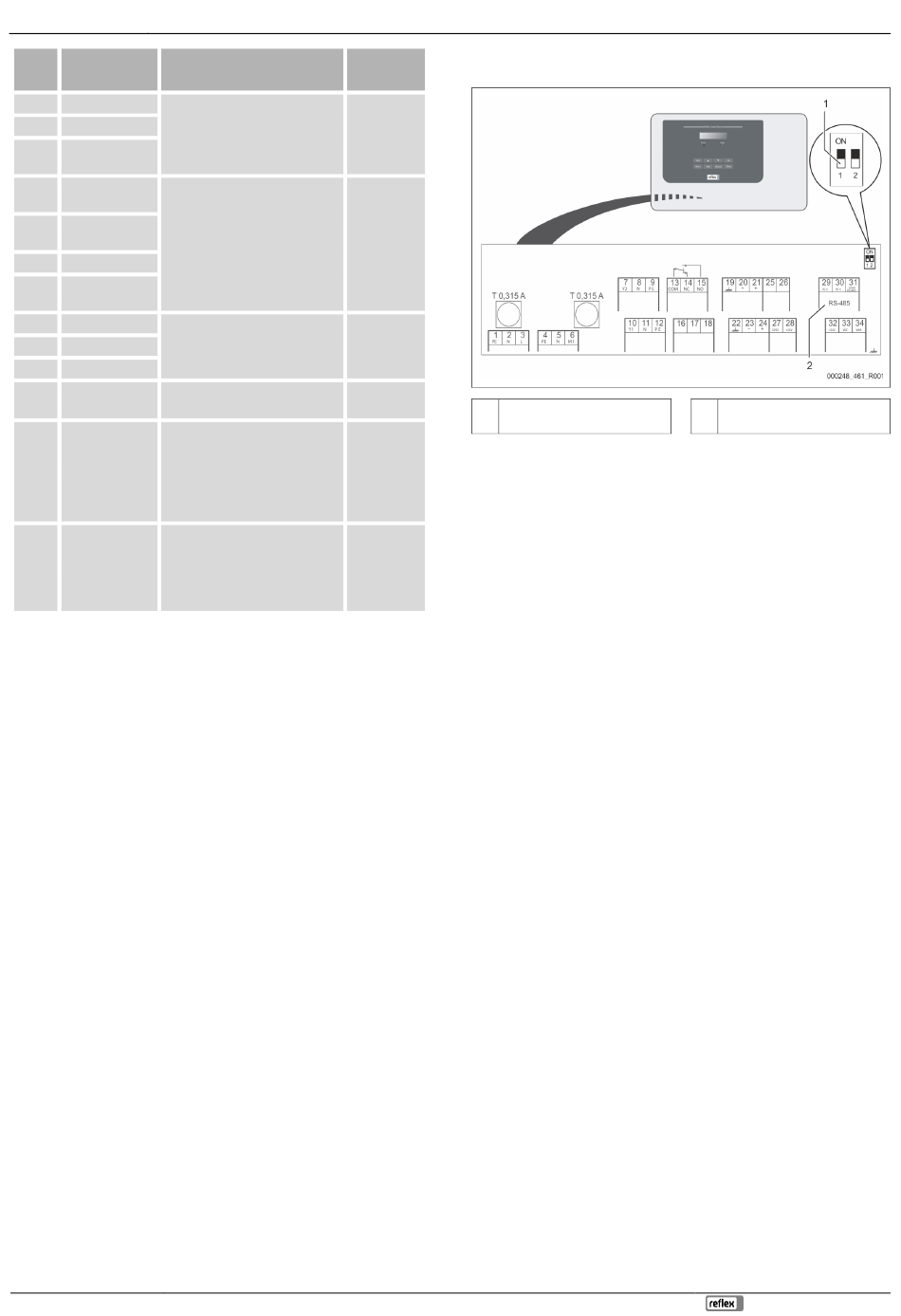

7.5.2.1 Raccordement de l'interface RS-485
Câblage
Carte mère de la commande Control Basic.
1
Commutateur DIP 1
Procédez comme suit :
1.
Ouvrir le couvercle du boîtier de la commande Control Basic.
2.
Branchez le raccordement RS-485 sur la carte mère avec le câble blindé.
•
Borne 29 (A+)
•
Borne 30 (B-)
•
Borne 31 (GND)
3.
Raccordez le blindage de câble d'un seul côté.
•
Borne 22
4.
Activez les impédances de terminaison sur la carte mère.
•
Commutateur DIP 1
Remarque !
Activez l'impédance de terminaison lorsque l'appareil se trouve à une
7.6
Certificat de montage et de mise en service
Remarque !
Le certificat de montage et de mise en service se trouve à la fin du mode
d'emploi.
8
Première mise en service
Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
certificat de montage et de mise en service. Cette condition doit être remplie
afin de pouvoir recourir à la garantie.
–
8.1
Contrôle des conditions préalables pour la mise en service
Après avoir réalisé les travaux décrits dans le chapitre Montage, l'appareil est prêt
pour la première mise en service. La mise en service peut être effectuée par le
fabricant de l'installation ou un expert mandaté. Le réservoir doit être mis en service
selon les instructions d'installation correspondantes. Observez les remarques
suivantes pour la première mise en service :
•
Le montage de l'unité de commande avec la cuve de base et, le cas échéant,
les cuves en amont a été effectué.
•
Les raccordements côté eau des cuves sont établis sur le système de
l'installation.
•
Les cuves ne sont pas remplies d'eau.
•
Les soupapes de vidange des cuves sont ouvertes.
•
Le système de l'installation est rempli d'eau et dégazé.
•
Le raccordement électrique est réalisé conformément aux consignes nationales
et locales en vigueur.
8.2
Points de commutation Variomat
La pression de service minimale « P
du maintien de pression. Sur l'unité de commande, les points de commutation pour
l'électrovanne « PV » et la pompe « PU » sont calculés en se basant sur la pression
de service minimale « P
2
extrémité du réseau RS-485.
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
» est déterminée par le biais de l'emplacement
0
».
0
Sommaire
Bornes de raccordement pour la
connexion RS-485
