Collecteur d'impuretés
EC
Conduite de dégazage
•
Pour l'eau riche en gaz depuis l'installation.
•
Pour l'eau dégazée vers l'installation.
LIS
Mesure du niveau
Réalimentation avec de l'eau via une installation d'adoucissement.
•
Intégrez toujours l'appareil dans le débit principal « V » pour que le dégazage
de l'eau de l'installation soit garanti. Pour un mélange de retour centralisé ou
aiguillages hydrauliques, c'est le côté de l'installation. La cuve du générateur de
chaleur comprend une protection individuelle par fusibles.
•
Utilisez pour un équipement avec des installations d'adoucissement Reflex
Fillsoft le Fillset Impuls.
–
La commande analyse le débit de réalimentation et signalise le
remplacement nécessaire des cartouches d'adoucissement.
Remarque !
La qualité de l'eau de réalimentation doit satisfaire aux exigences des
consignes applicables, par ex. VDI 2035.
7.5
Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des composants
conducteurs de courant.
•
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
•
S'assurer que l'installation ne peut pas être remise en marche par d'autres
personnes.
•
Les travaux de montage sur le raccordement électrique de l'appareil sont
strictement réservés à un électricien qualifié et doivent être réalisés
conformément aux règles électrotechniques.
Les descriptions suivantes sont valables pour les installations standard et se limitent
aux indispensables raccords à la charge du client.
1.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute remise en
marche.
2.
Démontez le couvercle.
DANGER : danger de blessures mortelles par choc électrique. Même
après avoir débranché la fiche de secteur, certains composants de la carte de
l'appareil peuvent rester sous tension 230 V. Avant de retirer les couvercles,
débranchez complètement l'unité de commande de l'appareil de l'alimentation
électrique. Assurez-vous que la platine est hors tension.
3.
Installez un passe-câble à vis adapté au câble concerné. Par exemple M16 ou
M20.
4.
Faites passer tous les câbles à travers le passe-câbles.
5.
Raccordez tous les câbles conformément au schéma des bornes.
–
Pour la protection par fusibles à la charge du client, observez les
puissances connectées de l'appareil, voir le chapitre 6 "Caractéristiques
techniques" à la page 9.
6.
Montez le couvercle.
7.
Raccordez la prise secteur à l'alimentation en tension 230 V.
8.
Mettez l'installation en marche.
Le raccordement électrique est terminé.
14 — Français

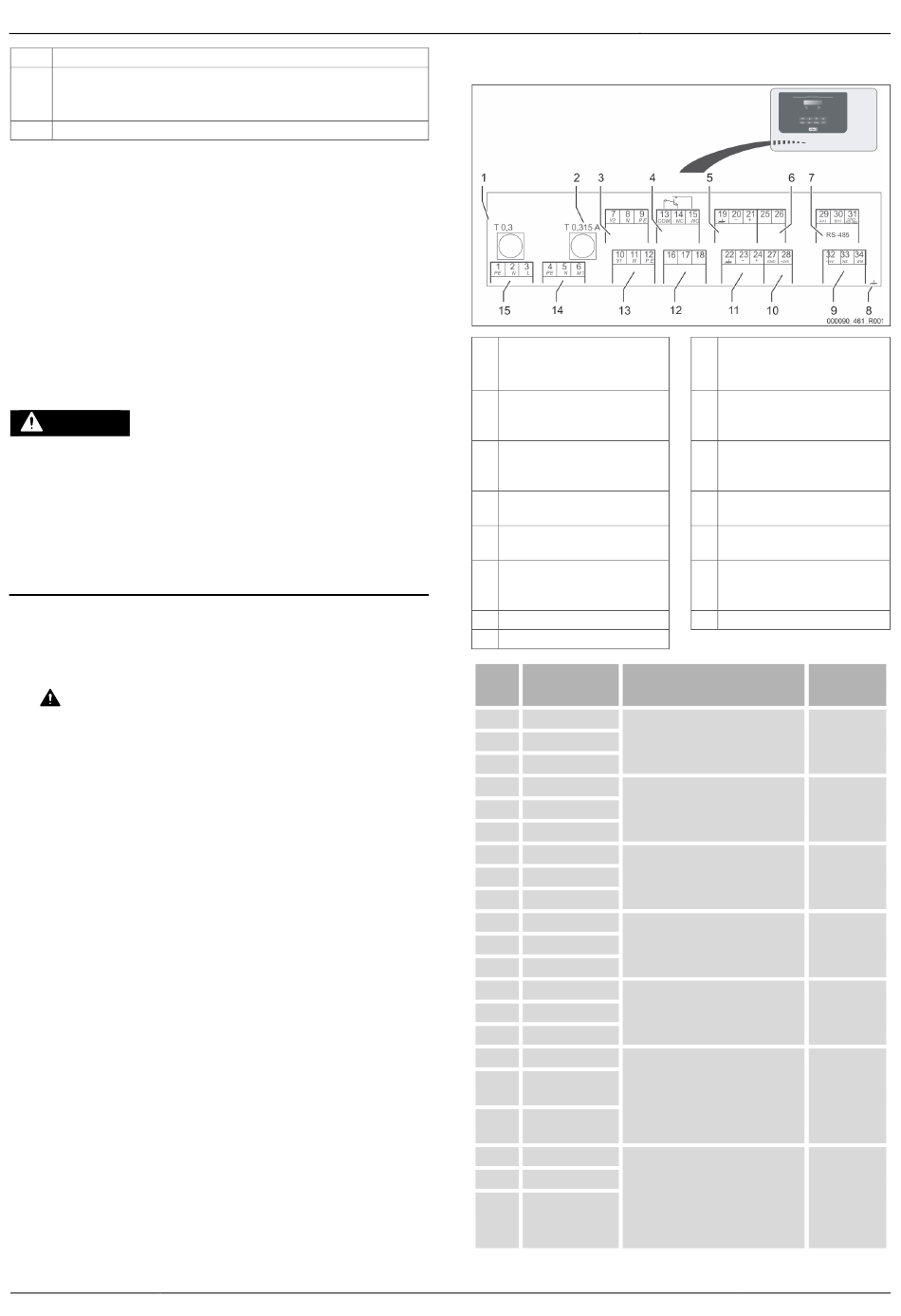

7.5.1
Schéma des bornes
1
Fusible « L » pour l'électronique
et les électrovannes
2
Fusible « N » pour
électrovannes
3
Soupape déverseur (sauf avec
le robinet à boisseau sphérique
motorisé)
4
Message collectif
5
En option pour une deuxième
valeur de pression
6
Robinet à boisseau sphérique
motorisé (raccordement à la
commande)
7
Interface RS-485
8
Blindage
N° de
borne
1
PE
2
N
3
L
4
PE
5N
N
6 M1
M 1
7
Y2
8
N
9
PE
10
Y 1
11
N
12
PE
13
COM
14
NC
15
NO
16
libre
17
Réalimentation
(230 V)
Réalimentation
18
(230 V)
19
Blindage PE
20
Niveau - (signal)
21
Niveau +
(+ 18 V)
Variomat Basic — 24.01.2022
9
Entrées numériques
•
•
10
Robinet à boisseau sphérique
motorisé (raccordement en
énergie)
11
Entrée analogique pour la
pression
12
Demande d'appoint d'eau
externe
13
Soupape pour la réalimentation
14
Pompe « PU »
15
Alimentation secteur
Signal
Fonction
Tension d'alimentation 230 V par
câble avec fiche d'alimentation.
Pompe pour le maintien de pression. En usine
Électrovanne de décharge
•
Non utilisé pour les appareils
standard.
Soupape pour la commande de la
réalimentation de l'eau.
Message collectif (libre de potentiel).
Max. 230 V, 2 A
Demande d'appoint d'eau externe.
•
Utilisation uniquement après
concertation du service après-
vente du fabricant Reflex.
Entrée analogique du niveau.
•
Pour l'affichage sur l'écran.
•
Pour l'activation de la
réalimentation.
•
Pour la protection contre la
marche à vide de la pompe.
Compteur d'eau
Manque d'eau
Câblage
En usine
---
En usine
Sur site, en
option
---
Préparé en
usine, le
connecteur du
capteur doit
être enfiché sur
site
