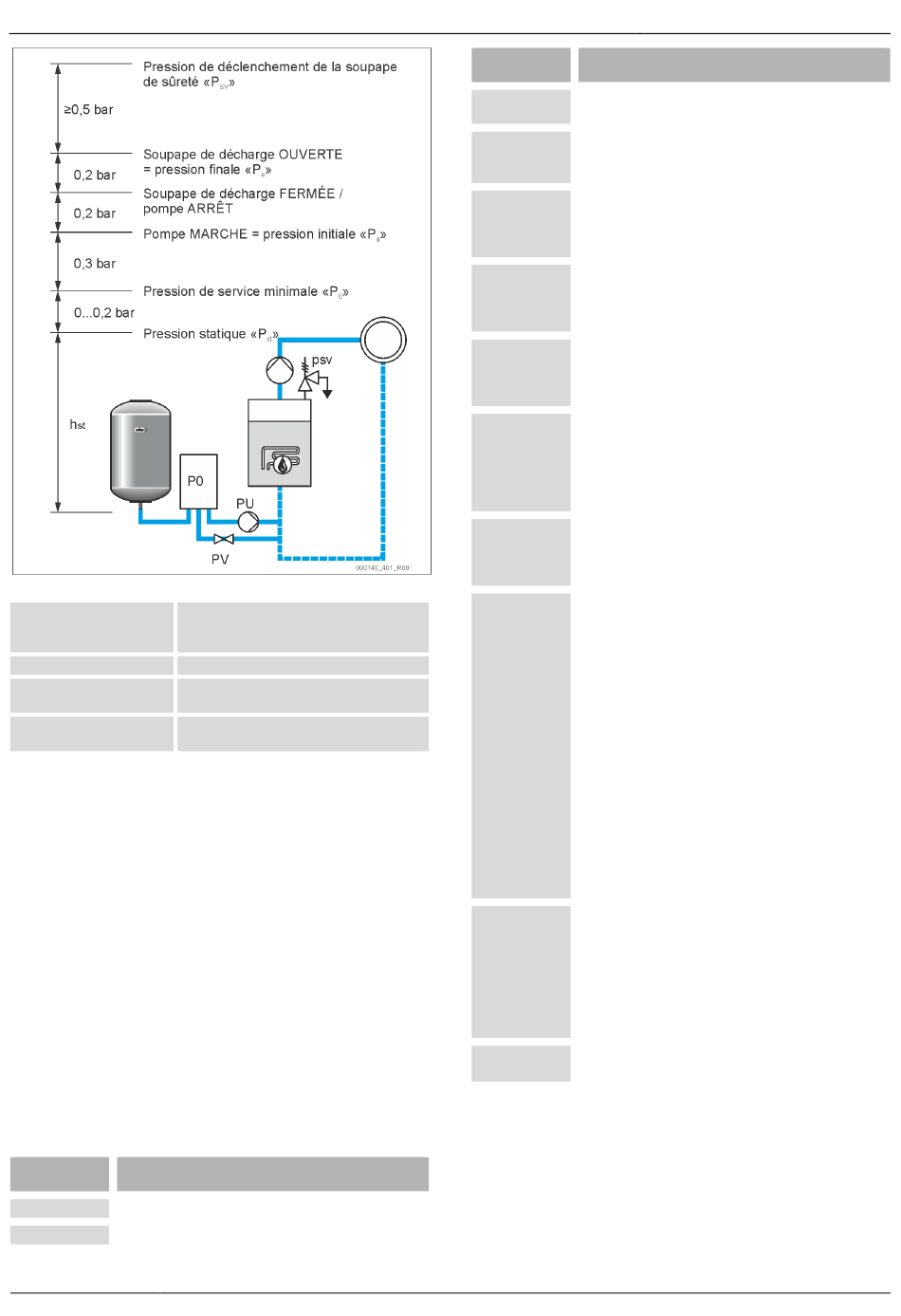

La pression de service minimale « P
P
= P
+ P
+ 0,2 bar*
0
st
D
P
= h
/10
st
st
P
= 0,0 bar
D
P
= 0,5 bar
D
*Supplément de 0,2 bar recommandé, sans supplément dans des cas extrêmes
Remarque !
Évitez tout sous-dépassement de la pression de service minimale « P
Une sous-pression, une évaporation et une cavitation sont ainsi évitées.
8.3
Programmation de la routine de démarrage de l'unité de
commande
Remarque !
Pour la manipulation du panneau de commande voir le chapitre 10.1
"Manipulation du panneau de commande" à la page 20
La routine de démarrage permet de configurer les paramètres requis pour la première
mise en service de l'appareil. Elle débute par la première mise en marche de l'unité
de commande et ne peut être réalisée qu'une seule fois. Les paramètres peuvent
être modifiés ou contrôlés après avoir fermé la routine de démarrage dans le menu
client, voir le chapitre 10.2 "Réglages à effectuer dans la commande" à la page 20.
Remarque !
Établir l'alimentation électrique (230 V) de l'unité de commande en
branchant la fiche de contact.
Vous vous trouvez maintenant en mode arrêt. La DEL « Auto » est éteinte sur le
panneau de commande.
Affichage sur
Signification
l'écran
Variomat
Désignation de l'appareil
Langue
Logiciel par défaut avec différentes langues.
16 — Français
» se calcule à l'aide de la formule suivante :
0
Saisir la valeur calculée dans la routine de
démarrage de la commande, voir le chapitre 8.2
"Points de commutation Variomat" à la page 15.
h
en mètres
st
pour des températures de protection par fusibles
≤ 100 °C
pour des températures de protection par fusibles
= 110 °C
Affichage sur
l'écran
Lire le mode
d'emploi
Press. min. serv.
Heure
Date
00500 l / 740 mm
GB = 0093 kg
1 % / 1,7 bar
Mise à zéro !
0 % / 1,0 bar
Mise à zéro
effectuée avec
succès !
Annuler la mise à
zéro ?
Non
».
0
Fermer la routine ?
Non
0 % / 2,0 bar
STOP
Remarque !
Vous vous trouvez après la réussite de l'arrêt de la routine de démarrage en
mode arrêt. Ne passez pas encore en mode automatique.
8.4
Remplissage des cuves avec de l'eau
Les informations suivantes s'appliquent aux appareils :
•
Unité de commande avec cuve de base.
•
Unité de commande avec cuve de base et une cuve en aval.
•
Unité de commande avec cuve de base et plusieurs cuves en aval.
Variomat Basic — 24.01.2022
Signification
Avant la mise en service, lisez l'intégralité du mode d'emploi
puis contrôlez le montage dans les règles de l'art.
Saisissez la valeur de la pression de service minimale.
•
Le calcul de la pression de service minimum, voir le
chapitre 6 "Caractéristiques techniques" à la page 9.
Modifiez successivement les affichages clignotants pour
« heures », « minutes » et « secondes ».
•
En présence d'une erreur, l'heure est enregistrée dans
la mémoire des erreurs de la commande.
Modifiez successivement les affichages clignotants pour
« jour », « mois » et « année ».
•
En présence d'une erreur, la date est enregistrée dans
la mémoire des erreurs de la commande.
Sélectionnez la taille de la cuve VG.
•
Vous trouverez les informations concernant la cuve sur
la plaque signalétique ou, voir le chapitre 7.3.6 "Montage
de la mesure de niveau" à la page 12.
Mise à zéro de la mesure de niveau.
•
La commande contrôle si le signal de mesure du niveau
correspond aux indications de taille de la cuve VG. Pour
cela, la cuve de base doit être complètement vidée, voir
le chapitre 10.2 "Réglages à effectuer dans la
commande" à la page 20.
Une fois la mise à zéro effectuée avec succès, validez en
appuyant sur la touche « OK » sur le panneau de l'unité de
commande.
Sélectionnez « Oui » ou « Non » sur l'écran de l'unité de
commande puis validez la sélection en appuyant sur la touche
« OK ».
•
oui : La cuve VG est complètement vidée et l'appareil
est installé comme il faut.
–
Si une mise à zéro s'avère tout de même
impossible, validez en appuyant sur « Oui ». La
routine de démarrage complète est fermée. Une
nouvelle mise à zéro doit être lancée dans le
menu client, voir le chapitre 13.1 "Service après-
vente du fabricant Reflex" à la page 25.
–
Informez le service après-vente du fabricant
Reflex, voir le chapitre 8.1 "Contrôle des
conditions préalables pour la mise en service" à la
page 15.
•
non : La routine de démarrage redémarre.
–
Contrôlez les conditions préalables pour la mise
en service, voir le chapitre 8.2 "Points de
commutation Variomat" à la page 15.
Ce message apparaît sur l'écran après une mise à zéro
réussie.
Sélectionnez « Oui » ou « Non » sur l'écran de l'unité de
commande puis validez la sélection en appuyant sur la touche
« OK ».
•
oui : La routine de démarrage est fermée, l'appareil
passe automatiquement en mode arrêt.
•
non : La routine de démarrage redémarre.
L'affichage de niveau est sur 0 %.
