Sommaire des Matières pour Reflex Fillcontrol Auto

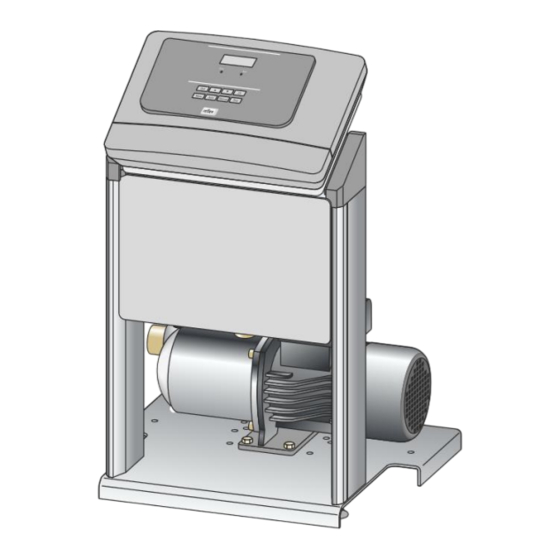

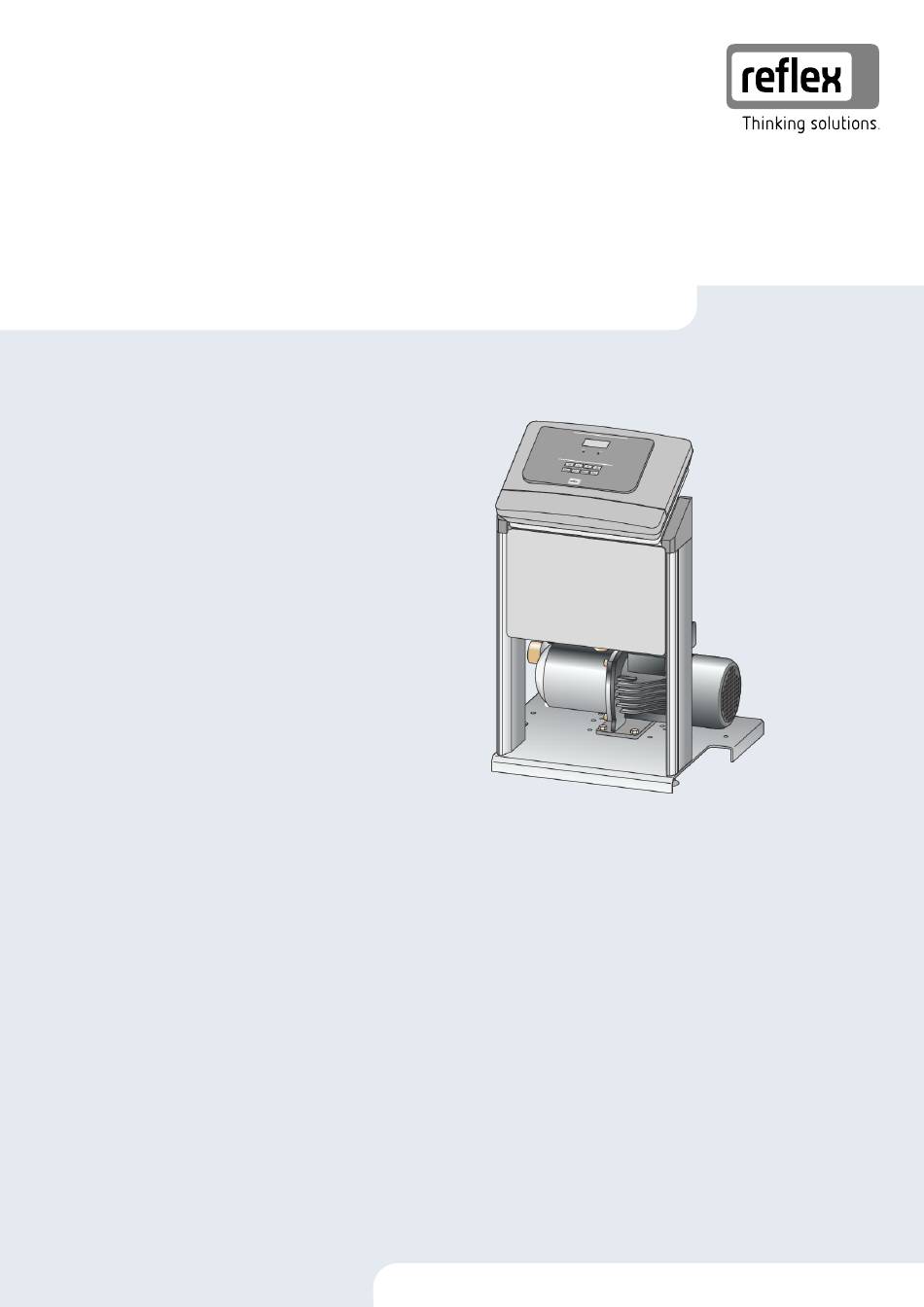

- Page 1 Fillcontrol Auto 22.09.2020 - Rev. C Mode d’emploi Mode d’emploi original...
-
Page 2: Table Des Matières
6.5 Raccordement électrique ................9 12 Annexe ..................18 6.5.1 Schéma des bornes ..............9 12.1 Service après-vente du fabricant Reflex ..........18 6.5.2 Interface RS-485 ..............9 12.2 Conformité / Normes ................. 18 6.6 Certificat de montage et de mise en service ........... 10 12.3 Garantie... -
Page 3: Remarques À Propos Du Mode D'emploi
Confiez la première mise en service ainsi que la maintenance annuelle • non agressives chimiquement au service après-vente du fabricant Reflex, voir le chapitre 12.1 "Service • non toxiques après-vente du fabricant Reflex" à la page 18. L’entrée de l’oxygène contenu dans l’air par perméation dans l’ensemble du système d’eau de chauffage, de refroidissement, de réalimentation, etc. -
Page 4: Description De L'appareil
Remarque ! Une utilisation sans bouteille de découplage est possible. – Pour une planification et une adaptation individuelles, voir le chapitre 12.1 "Service après-vente du fabricant Reflex" à la page 18. Remarque ! Commande Control Basic WC Raccords des conduites de Au sein d’un circuit solaire, le montage de la bouteille de découplage est... -
Page 5: Code Type
à vide. Hauteur 690 mm Largeur 470 mm Profondeur 440 mm Raccord entrée G 1 ¼“ Raccord sortie G 1“ Fillcontrol Auto — 22.09.2020 - Rev. C Français — 5... -
Page 6: Montage
Cette condition doit être remplie afin de pouvoir recourir à la garantie. – Confiez la première mise en service ainsi que la maintenance annuelle au service après-vente du fabricant Reflex. 6 — Français Fillcontrol Auto — 22.09.2020 - Rev. C... -
Page 7: Raccordement Hydraulique
étude devra être réalisée conformément aux particularités locales, voir Conduite de DN 32 DN 40 le chapitre 12.1 "Service après-vente du fabricant Reflex" à la page 18. refoulement ≤ 10 m Conduite DN 32 DN 40 d’aspiration ≤... -
Page 8: Variantes De Commutation Et De Réalimentation
Avec les installations solaires, employez la bouteille de découplage « BT » pour préparer le mélange d’eau et de glycol. – Prévoyez une bouteille de découplage dont le volume est au moins égal à 1,5 fois le volume de l’installation. 8 — Français Fillcontrol Auto — 22.09.2020 - Rev. C... -
Page 9: Raccordement Électrique
RS-485 (par exemple l’interface RS-232), Non utilisé vous devez employer un adaptateur compatible. Entrée analogique pour la pression Demande d’appoint d’eau externe (uniquement avec « Levelcontrol ») Non utilisé Non utilisé Alimentation secteur Fillcontrol Auto — 22.09.2020 - Rev. C Français — 9... -
Page 10: Certificat De Montage Et De Mise En Service
Lors de la planification, assurez-vous que la plage de travail de l’appareil est comprise dans la plage de travail du maintien de pression, entre la pression de départ « PA » et la pression finale « PE ». 10 — Français Fillcontrol Auto — 22.09.2020 - Rev. C... -
Page 11: Programmation De La Routine De Démarrage De L'unité De Commande
8.1.2 "Mode manuel" à la page 12. Remarque ! Vous vous trouvez après la réussite de l’arrêt du cycle de démarrage en mode arrêt. Ne passez pas encore en mode automatique. Fillcontrol Auto — 22.09.2020 - Rev. C Français — 11... -
Page 12: Démarrage Du Mode Automatique
« Levelcontrol » • La mise en marche et à l’arrêt de la pompe « PU » ou le « remplissage » sur la variante de réalimentation « Magcontrol » 12 — Français Fillcontrol Auto — 22.09.2020 - Rev. C... -
Page 13: Commande
« Avec compt. d’eau » du menu. 000100 l • Après l’écoulement du débit défini, la réalimentation est interrompue et le message d’erreur « Dépassement débit max. réalim. » s’affiche. Fillcontrol Auto — 22.09.2020 - Rev. C Français — 13... -
Page 14: Menu Client
Les 20 derniers messages sont enregistrés avec le type ER 01…xx d’erreur, la date, l’heure et le numéro de l’erreur. La nomenclature des messages ER… est indiquée dans le chapitre Messages. 14 — Français Fillcontrol Auto — 22.09.2020 - Rev. C... -
Page 15: Menu De Service
Le menu de service est protégé par mot de passe. Accessible uniquement au Les messages sont affichés en clair dans la ligne des messages sur l’écran avec les service après-vente du fabricant Reflex, voir le chapitre 12.1 "Service après-vente codes ER indiqués dans le tableau. Lorsque plusieurs messages sont affichés, les du fabricant Reflex"... -
Page 16: Entretien
à un électricien qualifié et doivent être Les travaux de maintenance sont strictement réservés au personnel réalisés conformément aux règles électrotechniques. spécialisé ou au service après-vente Reflex. 16 — Français Fillcontrol Auto — 22.09.2020 - Rev. C... -
Page 17: Calendrier De Maintenance
à la sortie soudaine d’eau chaude ou de vapeur sous pression. • Assurez-vous que le démontage est conforme. • Assurez-vous que l’installation est dépressurisée avant de la démonter. Fillcontrol Auto — 22.09.2020 - Rev. C Français — 17... -
Page 18: Annexe
Fax : +49 (0)2382 7069 - 9523 E-mail : service@reflex.de Hotline technique Pour toute question concernant nos produits N° de téléphone : +49 (0)2382 7069-9546 Du lundi au vendredi de 8h00 à 16h30 18 — Français Fillcontrol Auto — 22.09.2020 - Rev. C... - Page 19 Certificat de montage et de mise en service – L’appareil a été monté et mis en service conformément au mode d’emploi. Le réglage de la commande correspond aux rapports locaux. Typ / Type: Fabr. Nr. / Serial-No. Fillcontrol Auto — 22.09.2020 - Rev. C Français — 19...
- Page 20 Reflex Winkelmann GmbH Gersteinstraße 19 59227 Ahlen, Germany +49 (0)2382 7069-0 +49 (0)2382 7069-9546 www.reflex-winkelmann.com...
