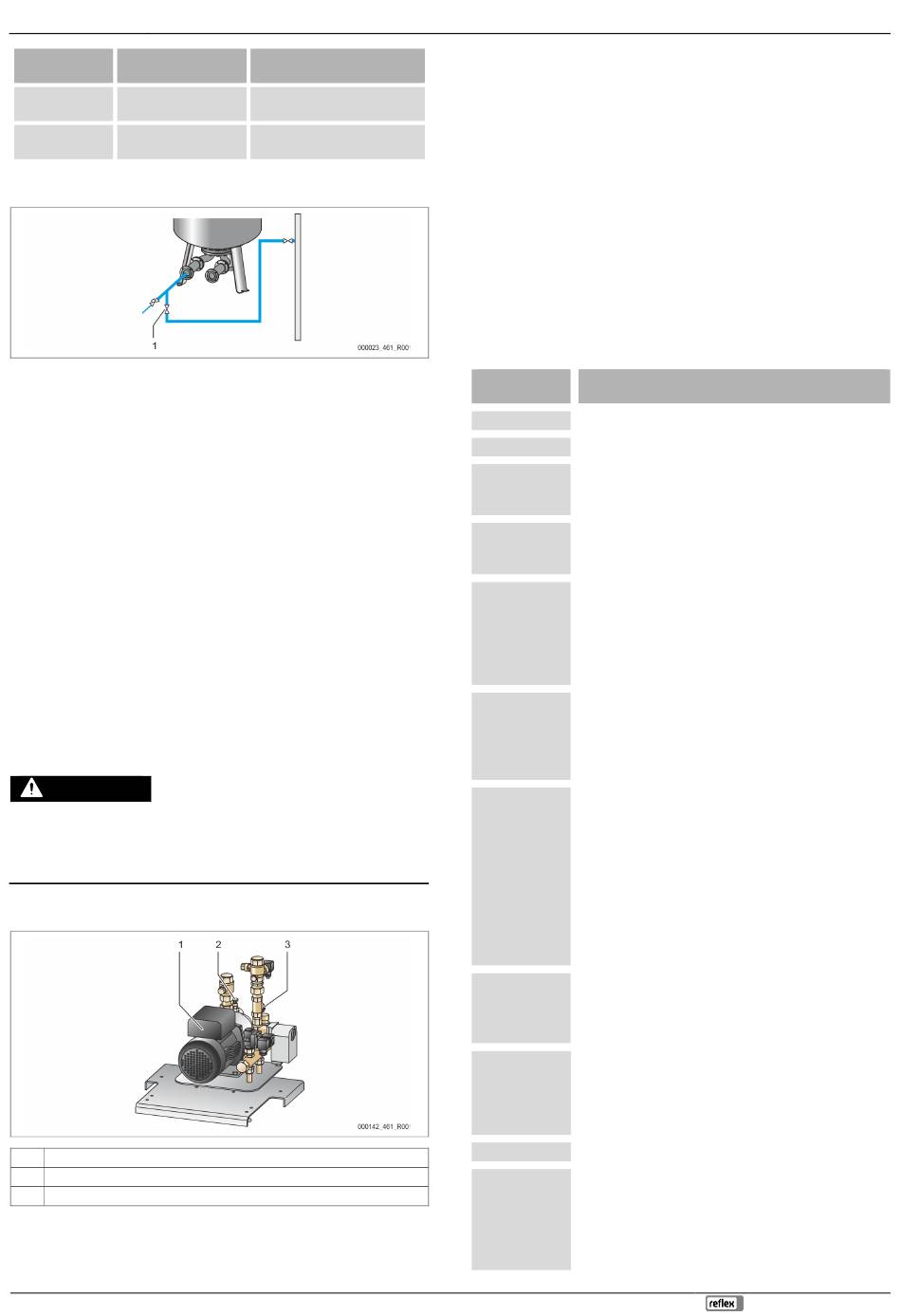

Système de
Température de
l'installation
l'installation
Installation de
≥ 50 °C (122° F)
chauffage
Système de
< 50 °C (122° F)
refroidissement
8.4.1
Remplissage avec un flexible
Préférez le remplissage de la cuve de base avec un tuyau d'eau lorsque la
réalimentation automatique n'est pas encore raccordée.
•
Prenez un tuyau d'eau rempli d'eau et exempt d'air.
•
Raccordez le tuyau d'eau avec l'alimentation en eau externe et le robinet de
remplissage et de vidage « FD » (1) sur la cuve de base.
•
Assurez-vous que les robinets d'arrêt entre l'unité de commande et la cuve de
base sont ouverts (prémontés en position ouverte en usine).
•
Remplissez la cuve de base d'eau jusqu'à ce que le niveau de remplissage soit
atteint.
8.4.2
Remplissage par l'électrovanne dans la réalimentation
Passez du mode d'arrêt au mode manuel et ouvrez l'électrovanne de la
réalimentation jusqu'à ce que le niveau de remplissage soit atteint.
•
Appuyez sur la touche « Manual » sur le panneau de commande de l'unité de
commande.
•
Sélectionnez l'électrovanne de réalimentation WV1.
•
Confirmez la sélection avec la touche OK sur le champ de commande.
Remarque !
Vous trouverez une description détaillée du mode manuel et de la sélection
de l'électrovanne de réalimentation, voir le chapitre 9.2 "Mode manuel" à la
page 19.
8.5
Purge de la pompe
PRUDENCE
Risque de brûlures
La sortie du liquide brûlant peut causer des brûlures.
•
Observez une distance suffisante par rapport au fluide évacué.
•
Portez un équipement de protection individuelle adéquat (gants et lunettes
de protection).
Purgez la pompe PU :
1
Pompe « PU »
2
Vis de purge « AV »
3
Collecteur d'impuretés « ST »
•
Desserrez la vis de purge (2) de la pompe (1) et purgez jusqu'à ce que de l'eau
sans bulle sorte de la pompe.
•
Vissez à nouveau la vis de purge (2) et serrez.
•
Contrôlez l'étanchéité de la vis de purge (2).
Niveau de remplissage de la cuve
de base
Env. 30 %
Env. 50 %
Variomat Basic — 24.01.2022
Remarque !
Répétez le dégazage si la pompe ne génère pas de débit.
8.6
Paramétrage de l'unité de commande dans le menu client
Le menu client permet de corriger ou d'interroger les valeurs spécifiques à
l'installation. Lors de la première mise en service, les réglages en usine doivent
d'abord être adaptés aux conditions spécifiques de l'installation.
Remarque !
Pour la description de la commande, voir le chapitre 10.1 "Manipulation du
panneau de commande" à la page 20.
Lors de la première mise en service, définissez toutes les rubriques grisées du menu.
Basculez en mode manuel en appuyant sur la touche « Manuel ».
Basculer dans la première rubrique du menu principal « Menu client » en appuyant
sur la touche « Menu ».
Affichage sur
Signification
l'écran
Menu client
Basculez dans la prochaine rubrique du menu principal.
Langue
Logiciel par défaut avec différentes langues.
Heure :
Définissez successivement les valeurs qui clignotent pour
l'affichage des « Heures », « Minutes » et « Secondes ».
L'heure est employée pour la mémoire des erreurs.
Date :
Définissez successivement les valeurs qui clignotent pour
l'affichage « Jour », « Mois » et « Année ».
La date est employée pour la mémoire des erreurs.
1 % / 1,7 bar
La commande contrôle si le signal de la mesure de niveau
correspond à la valeur de la cuve de base VG saisie sur la
Mise à zéro
commande, voir le chapitre 8.3 "Programmation de la routine
effectuée avec
de démarrage de l'unité de commande" à la page 16.
succès
Remarque !
La cuve VG doit être complètement purgée.
0 % / 0 bar
L'un des messages suivants s'affichent sur l'écran :
XXX XXX XXX
•
Mise à zéro effectuée avec succès
XXX
Confirmez avec la touche ▼.
•
Vider le réservoir et répéter la mise à zéro
Confirmez avec la touche OK.
0 % / 0 bar
Ce message s'affiche à l'écran lorsque la mise à zéro a
échoué. Sélectionnez « Oui » ou « Non » sur l'écran.
Annuler la mise à
zéro ?
•
OUI : La cuve VG est vide et l'appareil est installé
comme il faut. Si une mise à zéro n'est tout de même
Non
pas possible, annulez en appuyant sur « Oui ». Informez
le service après-vente Reflex.
•
NON : Contrôlez les prérequis pour la mise en service,
voir le chapitre 8.1 "Contrôle des conditions préalables
pour la mise en service" à la page 15.
Sélectionnez « Oui » ou « Non » puis validez la sélection en
appuyant sur la touche « OK ».
Press. serv. min.
Saisissez la valeur de la pression minimale de service.
01.8 bar
Remarque !
Le calcul de la pression minimale de service, voir le
chapitre 9.1 "Mode automatique" à la page 19.
Dégazage ˃
Basculez dans le sous-menu « Dégazage ».
•
Une pression sur la touche « OK » vous permet d'ouvrir
le menu.
•
Vous accédez au sous-menu suivant avec les touches
▼▲.
Dégazage
Passez au point suivant de la liste.
Programme dégaz.
Sélectionnez l'un des programmes de dégazage :
Dégazage
•
Dégazage continu
intermittent
•
Dégazage intermittent
Représentation détaillée, voir le chapitre 8.3 "Programmation
de la routine de démarrage de l'unité de commande" à la
page 16.
Sommaire
Français — 17
