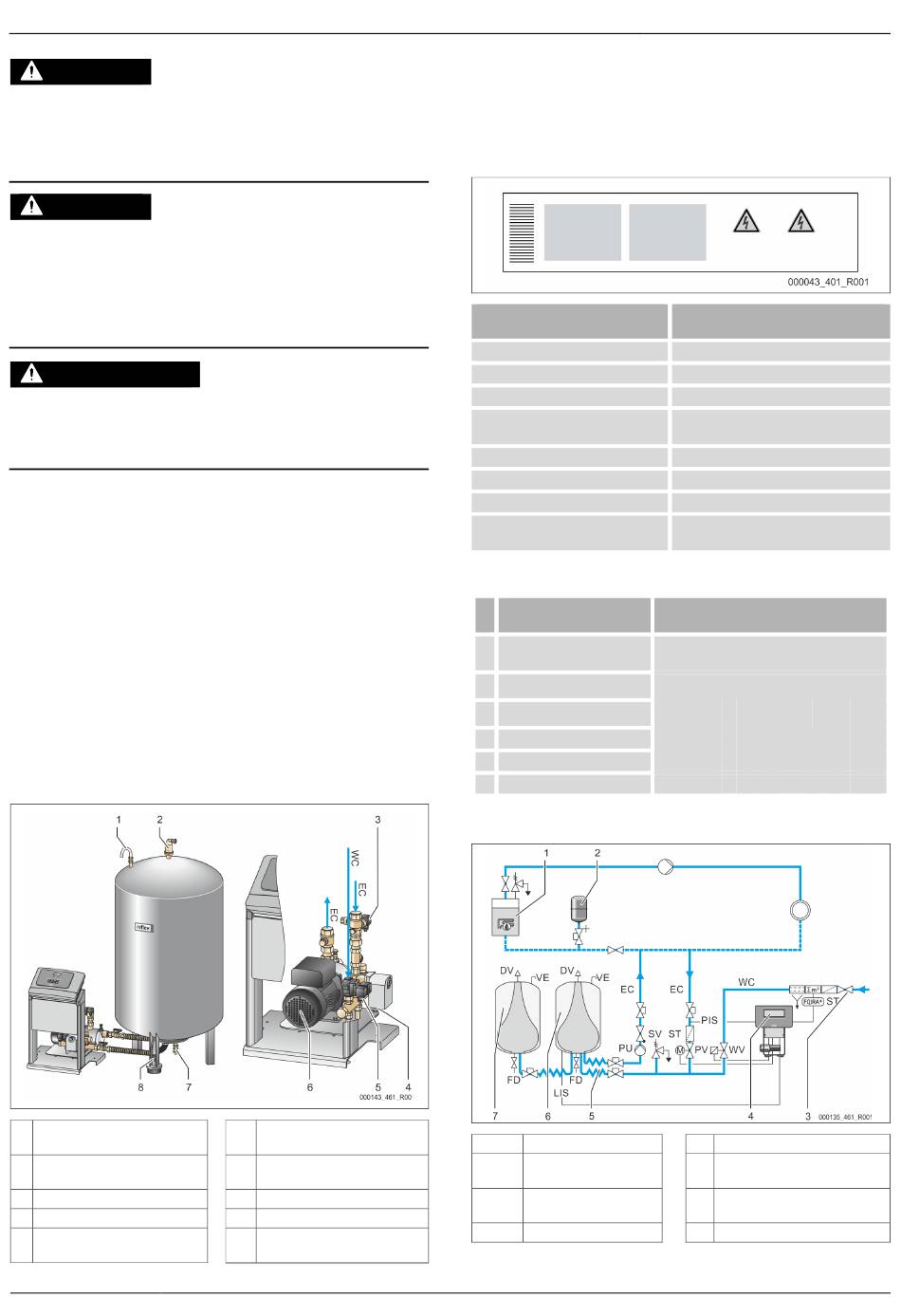

Description De L'appareil; Description; Synoptique; Identification - Reflex Variomat Basic Mode D'emploi

Station de maintien de pression pour systèmes d'eau de refroidissement et de chauffage.
Table des Matières

Publicité

Sommaire
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
Porter des gants de protection.
Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque de
brûlures et de blessures au niveau des raccords dû à la sortie soudaine d'eau ou
de vapeur chaudes sous pression.
Assurez-vous que le montage, le démontage et les travaux d'entretien sont
conformes.
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
AVERTISSEMENT
Risque de blessures dû au poids élevé
Les appareils sont très lourds. Il existe un risque de blessures corporelles et
d'accidents.
Utiliser pour le transport et le montage uniquement des dispositifs de levage
adaptés.
4

Description de l'appareil

4.1

Description

Le Variomat VS 1 est une station de maintien de pression, de dégazage et de
réalimentation commandée par pompe pour les systèmes d'eau de refroidissement et
de chauffage. Dans l'ensemble, le Variomat se compose d'une unité de commande
avec pompes et d'au moins un vase d'expansion. Une membrane à l'intérieur du
vase d'expansion le divise en deux, un espace pour l'eau et un pour l'air. Cela
empêche la pénétration de l'oxygène de l'air dans l'eau d'expansion.
Le Variomat VS 1 est équipé des protections suivantes :
Optimisation de tous les déroulements de maintien de pression, de dégazage
et de réalimentation.
-
Aucune aspiration d'air directe grâce au contrôle du maintien de la
pression avec réalimentation automatique.
-
Aucun problème de circulation dû à des bulles libres dans l'eau du circuit.
-
Réduction des dommages dus à la corrosion par désoxydation à partir de
l'eau de remplissage et de réalimentation.
4.2

Synoptique

1
Aération et dépressurisation
« VE »
2
Soupape de dégazage « DV »
3
Capteur de pression « PIS »
4
Soupape de décharge « PV »
5
Soupape de réalimentation
« WV »
4 — Français
6
Pompe « PU »
7
Robinet de remplissage et de
vidange « FD »
8
Mesure du niveau « LIS »
WC Raccord de réalimentation
EC
Raccordement de dégazage
Variomat Basic — 24.01.2022
4.3

Identification

4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le fabricant,
l'année de fabrication et le numéro de fabrication, ainsi que les caractéristiques
techniques.
Inscription sur la plaque
signalétique
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on site Pression de service minimale réglée sur
4.3.2

Code type

N
°
1
Désignation de l'unité de
commande
2
Nombre de pompes
3
Cuve de base « VG »
4
Volume nominal
5
Cuve en aval « VF »
6
Volume nominal
4.4

Fonction

1
Installation de chauffage
2
Vase d'expansion de
pression « MAG »
3
Reflex Fillset Impuls
4
Unité de commande
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale admissible
Température aller maximale admissible du
système
Température de service min. / max. (TS)
Année de fabrication
Pression système max.
site
Code type (exemple)
Variomat VS 1, VG 500 l, VF 500 l
1 2 3
4
5
WV Soupape de réalimentation
PIS Capteur de pression
PV Soupape de décharge (robinet à
boisseau sphérique motorisé)
PU Pompe (maintien de pression)
6
