7.4
Variantes de commutation et de réalimentation
7.4.1
Fonction
Le niveau de remplissage actuel dans la cuve de base est enregistré par le capteur
de niveau « LIS » et analysé par l'unité de commande. La valeur du niveau de
remplissage minimal a été saisie dans le menu client de la commande. En cas de
sous-dépassement du niveau de remplissage minimal, la soupape de réalimentation
« WV » s'ouvre et remplit la cuve de base.
Remarque !
Pour compléter la réalimentation depuis le réseau d'eau potable, Reflex
propose le Fillset avec séparateur système intégré et installation
d'adoucissement Fillsoft, voir le chapitre 4.6 "Équipement supplémentaire en
option" à la page 5.

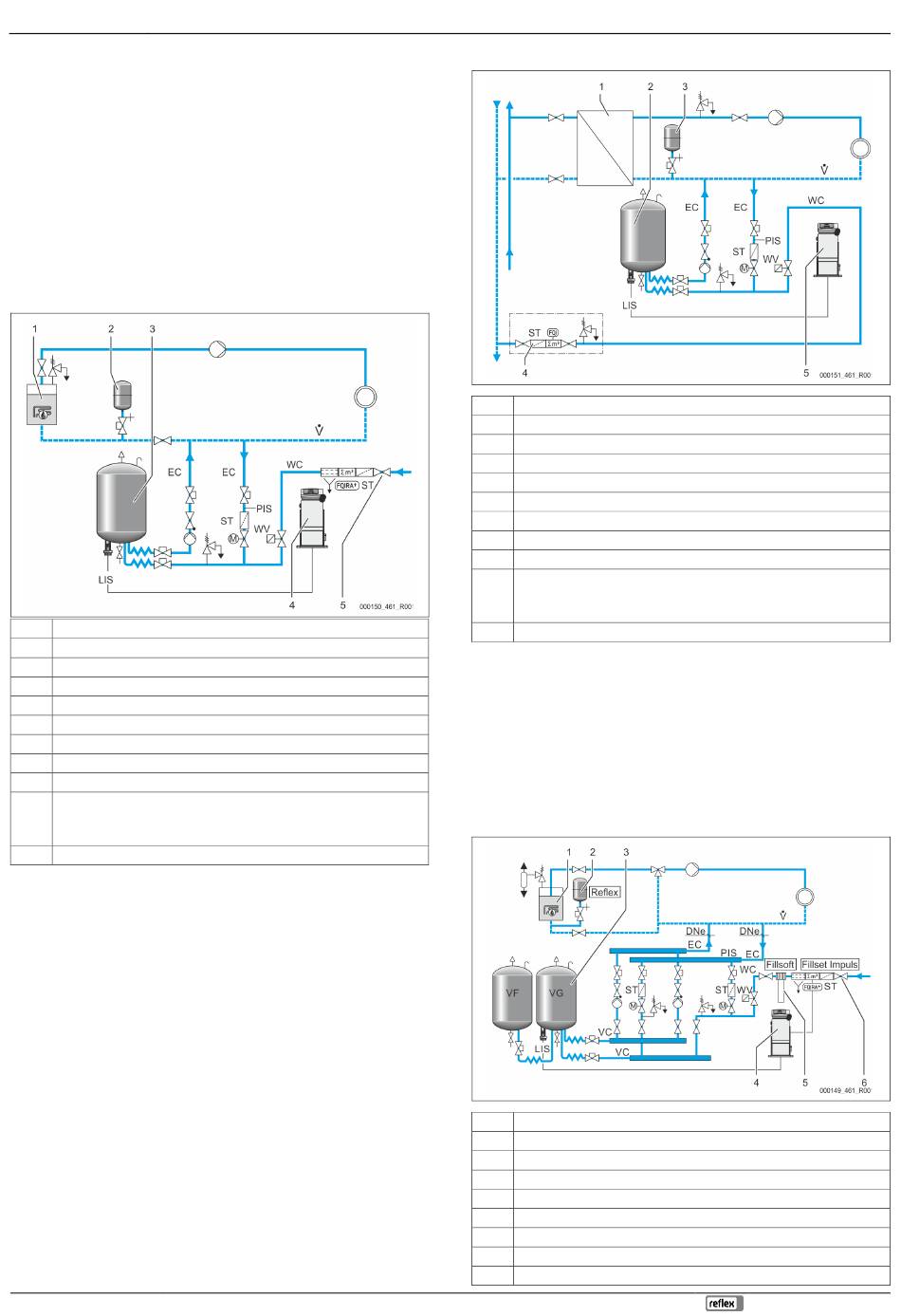

7.4.1.1 Utilisation dans une installation à alimentation incorporée
1
Générateur de chaleur
2
Vase d'expansion de pression « MAG »
3
Cuve de base
4
Unité de commande
5
Reflex Fillset
ST
Collecteur d'impuretés
WC
Conduite de réalimentation
PIS
Transducteur de pression
WV
Électrovanne pour la réalimentation
EC
Conduite de dégazage
•
Pour l'eau riche en gaz depuis l'installation.
•
Pour l'eau dégazée vers l'installation.
LIS
Mesure du niveau
Installation à alimentation incorporée ≤ 350 kW, Température de l'eau < 100 °C.
•
Montez en aval pour une réalimentation avec eau potable le Reflex Fillset avec
séparateur système intégré.
•
Si vous ne montez pas de Reflex Fillset en amont, employez un collecteur
d'impuretés « ST » avec un crible de filtre ≥ 0,25 mm.
Remarque !
La qualité de l'eau de réalimentation doit satisfaire aux exigences des
consignes applicables, par ex. VDI 2035.
–
Si la qualité n'est pas atteinte, employez Reflex Fillsoft pour
l'adoucissement de l'eau de réalimentation du réseau d'eau potable.
7.4.1.2 Utilisation dans un poste de raccordement de chauffage à distance
1
Poste de raccordement de chauffage à distance
2
Cuve de base
3
Vase d'expansion de pression « MAG »
4
Unité de réalimentation côté client
5
Unité de commande
WC
Conduite de réalimentation
PIS
Transducteur de pression
WV
Électrovanne pour la réalimentation
ST
Collecteur d'impuretés
EC
Conduite de dégazage
•
•
LIS
Mesure du niveau
L'eau de chauffage à distance est particulièrement adaptée comme eau de
réalimentation.
•
La préparation de l'eau n'est plus nécessaire.
–
Utilisez un collecteur d'impuretés « ST » pour la réalimentation avec un crible
de filtre ≥ 0,25 mm.
Remarque !
Il vous faut l'autorisation du fournisseur de l'eau de chauffage à distance.
7.4.1.3 Utilisation d'une installation avec mélange de retour centralisé
1
Générateur de chaleur
2
Vase d'expansion de pression « MAG »
3
Cuve de base
4
Unité de commande
5
« Reflex Fillsoft »
6
Fillset Impuls
WC
Conduite de réalimentation
PIS
Transducteur de pression
WV
Électrovanne pour la réalimentation
Variomat Basic — 24.01.2022
Pour l'eau riche en gaz depuis l'installation.
Pour l'eau dégazée vers l'installation.
