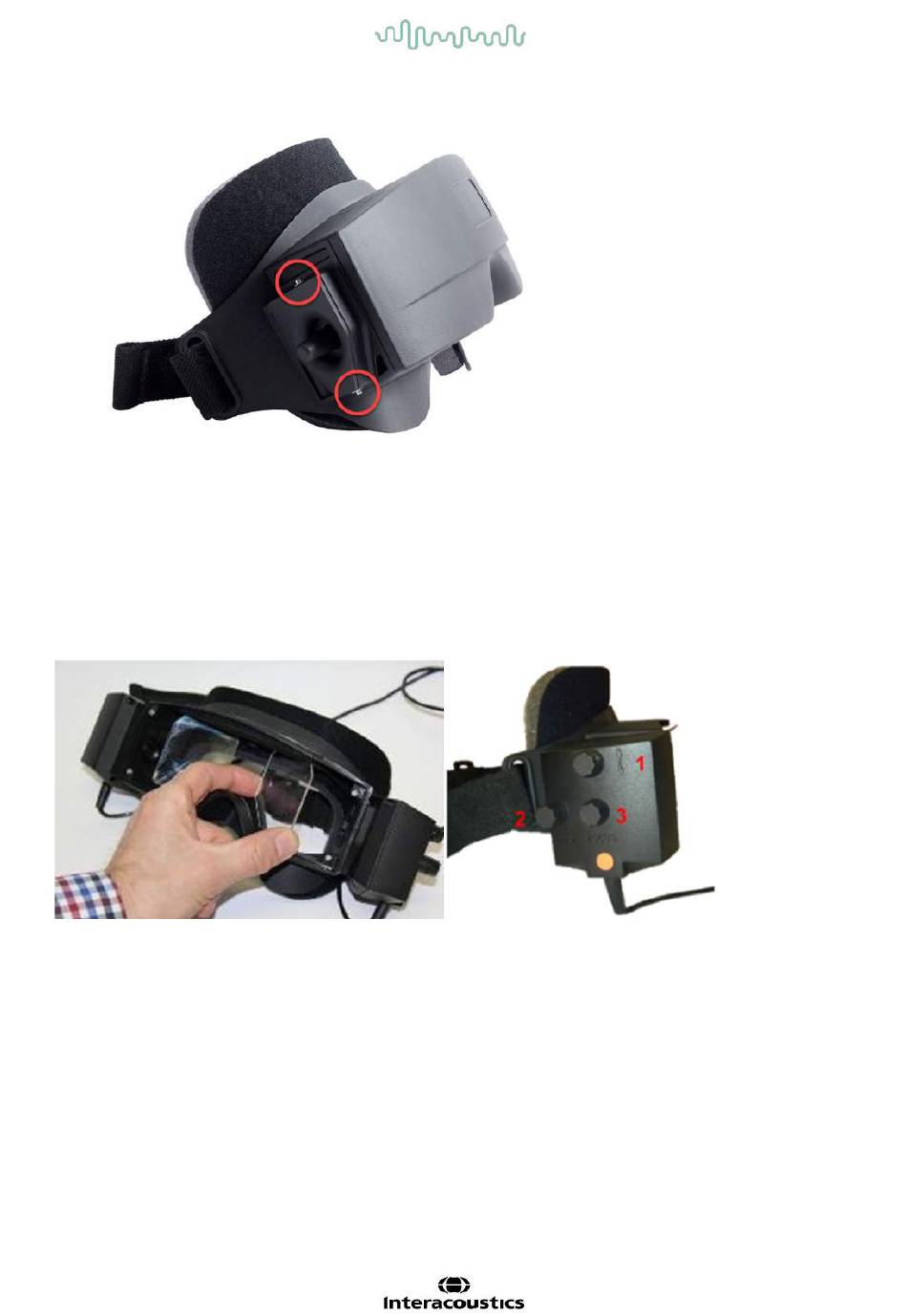

Figure 2.6-3 : Vis de fixation hexagonales sur la partie supérieure et inférieure du masque à montage latéral, utilisées pour la fixation
d'une caméra ou la fixation d'un cache (sur l'image)
Chaque caméra du masque à montage latéral contient trois molettes pour ajuster l'image :
1. La mollette supérieure déplace la caméra verticalement.
2. La mollette de gauche déplace la caméra horizontalement.
3. La mollette centrale ajuste la mise au point de l'image.
Pour un ajustement complémentaire de l'image, les miroirs du masque peuvent également être tournés dans
deux positions afin de contribuer à un ajustement relatif aux différentes distances interpupillaires.
Figure 2.6-4 : Miroirs IR réglables pour l'ajustement à la distance interpupillaire (à gauche) et mollettes pour 1) le réglage vertical de la
caméra, 2) le réglage horizontal de la caméra, 3) le réglage de la mise au point de la caméra (à droite)
Installation du matériel :
1. Insérez la/les caméra(s) dans le(s) emplacement(s) de caméra sur le masque et serrez les vis de
fixation à l'aide du tournevis fourni, jusqu'à ce que la caméra soit correctement fixée.
2. En cas de configuration monoculaire, fixez un cache dans l'emplacement de la caméra du côté
opposé à la caméra installée.
3. Connectez la/les caméra(s) à l'ordinateur :
a. Si USB – connectez le(s) câble(s) USB au concentrateur USB fourni. Veillez à ce que le
concentrateur soit alimenté via l'alimentation électrique externe.
b. Si FireWire – connectez le(s) câble(s) FireWire à la carte PCI Express de l'ordinateur.
c. Si utilisé avec un siège rotatif, branchez les prises du masque aux connecteurs sur le siège.
4. Placez un coussinet en mousse remplaçable sur le masque.
5. Enregistrez le masque à montage latéral en tant que « Montage monoculaire latéral » ou « Montage
binoculaire latéral » dans le logiciel VisualEyes™, en suivant les instructions de la section 2.8 :
Hardware registration and licensing.
