D. Installation du bouclier thermique
Le bouclier thermique DOIT être placé sur la plaque des
commandes avant de faire fonctionner l'appareil. Ne pas le faire
peut entraîner une surchauffe des commandes sur la plaque.
•
Vérifiez que le bouclier thermique soit installé et que les pieds
reposent sur le fond de l'appareil. Voir la figure 11.2.

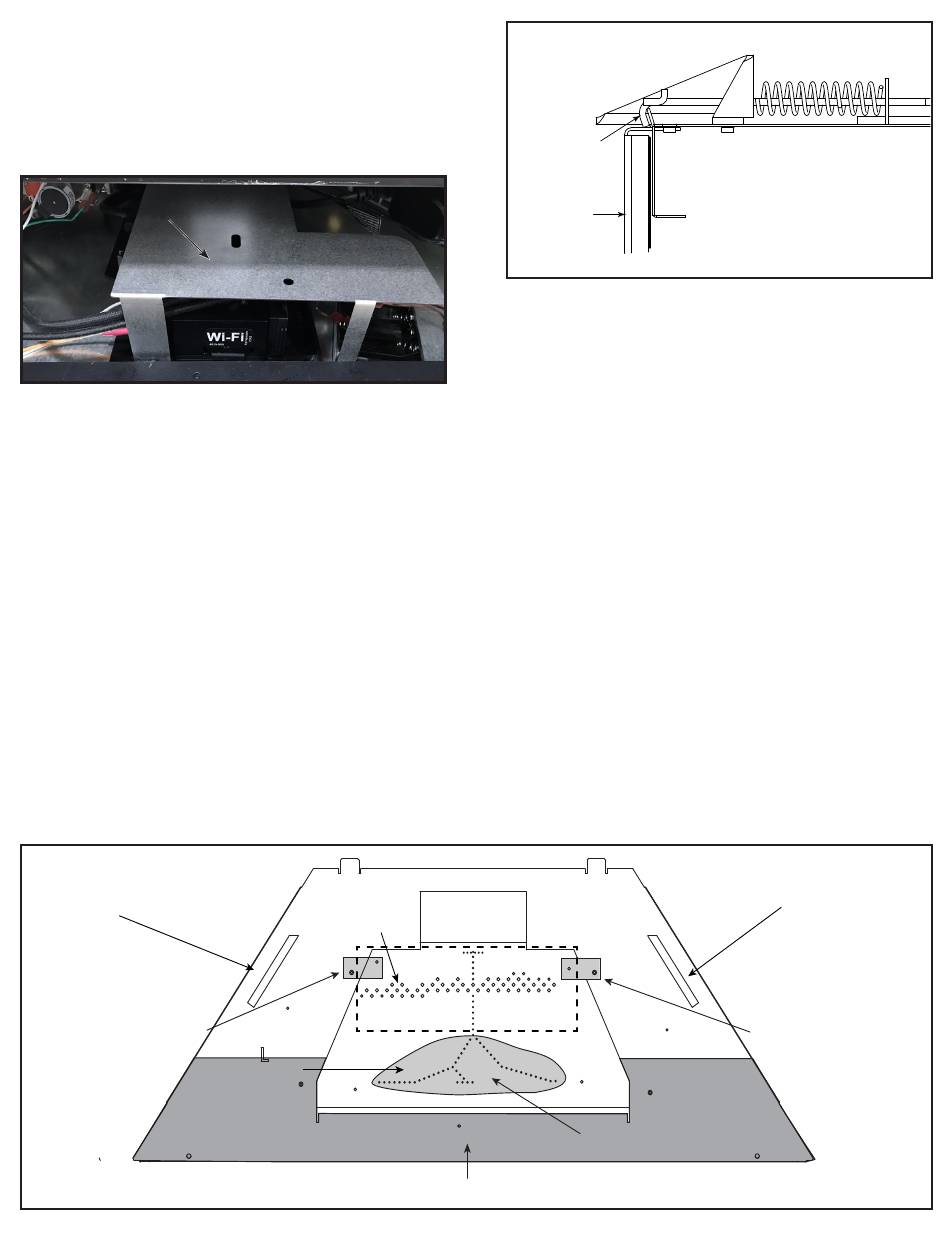

Bouclier thermique en place
Bouclier thermique en place
Figure 11.2
Bouclier thermique installé
•
Assurez-vous que tous les fils soient sous le dessus du
bouclier thermique et qu'il n'y ait pas de câble pincé entre
les pieds et le bouclier thermique.
E. Installer le panneau de verre fixe
AVERTISSEMENT! Risque d'asphyxie! Manipulez l'ensemble
du panneau de verre avec prudence. Inspectez le joint pour
vous assurer qu'il n'est pas endommagé et la vitre pour vous
assurer qu'elle n'est pas fendue, entaillée ou rayée.
• NE PAS cogner, fermer violemment ou rayer la vitre.
• NE PAS utiliser le foyer si la vitre a été enlevée ou si elle est
fissurée, cassée ou rayée.
• Replacez l'ensemble complet.
•
Placez le panneau de verre sur les deux verrous inférieurs
du cadre en s'assurant que le panneau de verre soit centré
dans l'ouverture.
•
Replacez les verrous de la vitre.
NE PLACEZ PAS LES ROCHES DE LAVE SUR LES
ORIFICES DU BAC
LAINE MINÉRALE OU
ROCHES DE LAVE
(SI SOUHAITÉ)
ORIFICES AVANT
DES PORTS
DU BRÛLEUR
Figure 11.3 Disposition de la laine minérale, de la roche de lave et de la vermiculite
52
Heatilator • NNXT33-IFT, NNXT33L-IFT, NNXT36-IFT, NNXT36L-IFT Manuel du propriétaire • 2628-980CFR • 11/20
ORIFICES ARRIÈRE
DES PORTS
DU BRÛLEUR
ROCHE DE LAVE ET VERMICULITE
Loquets
(supérieurs
et inférieurs)
Panneau de
verre fixe
Figure 11.4 Panneau de verre fixe
F. Installation de la façade décorative
AVERTISSEMENT! Risque d'incendie! Installer UNIQUEMENT
des portes ou façades approuvées par Hearth & Home
Technologies. Des portes et façades non approuvées pourraient
causer une surchauffe du foyer.
Ce foyer est fourni avec une barrière intégrale pour empêcher
tout contact direct avec le panneau de verre fixe. NE PAS
utiliser le foyer sans la façade.
Si la façade manque ou si vous avez besoin d'aide pour l'installer
correctement, contactez votre concessionnaire ou Hearth & Home
Technologies.
Pour plus d'informations, reportez-vous aux instructions fournies
avec la façade décorative.
LAINE MINÉRALE
NE PLACEZ PAS LES ROCHES DE LAVE
SUR LES ORIFICES DU BAC
LAINE MINÉRALE OU ROCHES
DE LAVE (SI SOUHAITÉ)
