Dégagements entre le conduit d'évacuation et la charpente
A. Dégagements entre le tuyau et les matériaux
inflammables
AVERTISSEMENT!
Risque
dégagement par rapport au conduit d'évacuation. NE PAS
utiliser de matériau isolant ou d'autres matériaux inflammables :
• Entre les pare-feux du plafond
• Entre les écrans pare-feu
• Autour du système d'évacuation des gaz
L'obstruction du conduit d'évacuation avec des matériaux
isolants ou autres pourrait provoquer un incendie.
Remarque : Les écrans thermiques DOIVENT se chevaucher d'un minimum de 38 mm (1-1/2 po).
• Écran thermique DVP- conçu pour être utilisé sur un mur d'une épaisseur de 102 mm to 184
mm (4 po à 7-1/4 po).
• Si l'épaisseur du mur est moindre que 102 mm (4 po), les écrans thermiques existants devront être
découpés. Si l'épaisseur du mur est supérieure à 184 mm (7-1/4 po) un DVP-HSM-B sera requis.
• Écran thermique SLP- conçu pour être utilisé sur un mur d'une épaisseur de 11,11 mm to
19,4 mm (4-3/8 po à 7 5/8 po d'épaisseur).
• Si l'épaisseur du mur est moindre que 111 mm (4-3/8 po), les écrans thermiques existants
devront être découpés.
Si l'épaisseur du mur est supérieure à 194 mm (7-5/8 po) un
DVP-HSM-B sera requis.
(Conduit DVP-SLP montré)
25 mm (1 po) dégagement
de la base et des côtés
25 mm (1 po)
dégagement
de la base et
des côtés
Écran
thermique
Avec des conduits SLP, les dégagements minimaux entre le conduit d'évacuation et
les matériaux inflammables de l'intérieur
du pare-feu mural sont :

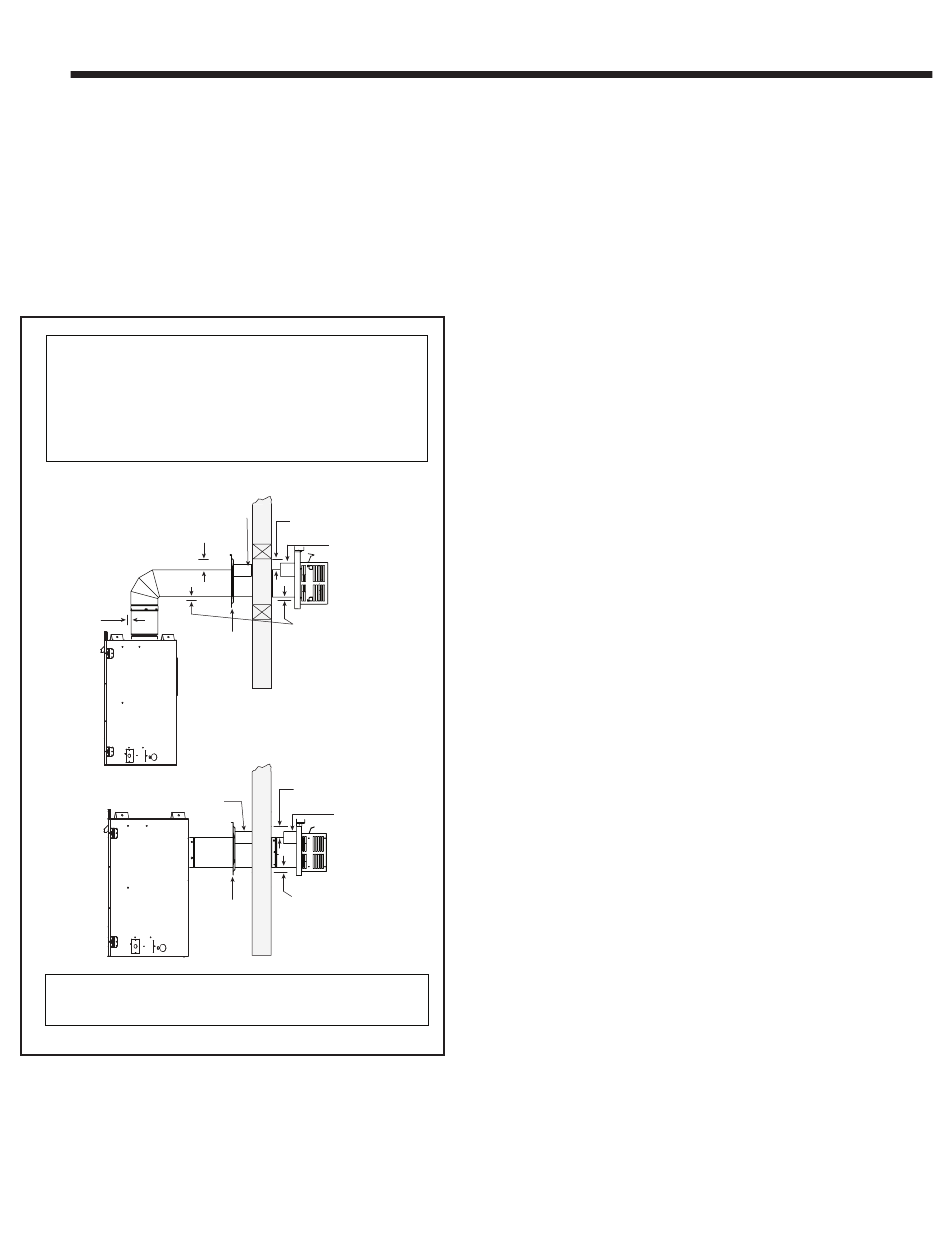

Figure 5.1 Dégagements des conduits horizontaux avec les matériaux
inflammables
