C. Pare-feu du plafond/charpente de
pénétration du plancher
AVERTISSEMENT!
Risque
PASentourer le conduit d'évacuation avec de
l'isolant. Garder des dégagements au niveau des
conduits d'évacuation pour éviter la surchauffe.
Un pare-feu de plafond DOIT être utilisé dans les
planchers et les greniers.
• Conduit DVP seulement - encadrez une
ouverture de 254 mm par 254 mm. (10 x 10 po)
quand le conduit d'évacuation traverse un
plancher/plafond (voir la figure 5.3).
• Conduit SLP seulement – Ouverture du coffrage
229 x 229 mm (9 x 9 po) quand le conduit
d'évacuation traverse un plancher/plafond (voir
la figure 5.3).
• Bâtir une charpente dans la zone avec du bois de
même taille que celui des poutres de soutien du
plafond/plancher.
• Le pare-feu du plafond peut être installé sur ou
sous les poutres de soutien du plafond, lorsqu'il est
installé avec un bouclier thermique d'isolation du
grenier. Il doit être sous les poutres de soutien entre
les planchers non isolés. Consultez la figure 5.4.
• Fixez en place avec des clous ou des vis.
AVERTISSEMENT!
Risque
PASentourer le conduit d'évacuation avec de
l'isolant. L'isolant doit être tenu éloigné du conduit
pour en prévenir la surchauffe.
D. Installation du bouclier thermique
d'isolation du grenier
AVERTISSEMENT! Risque d'incendie. L'utilisation
d'un bouclier thermique de grenier est nécessaire
pour empêcher les matériaux meubles ou l'isolation
d'entrer en contact avec le conduit d'évacuation, ce
qui provoquerait une surchauffe et un incendie.
L'International Fuel Gas Code (Code international
du gaz combustible) exige un écran thermique
pour grenier fabriqué en acier d'un calibre minimal
de 26 et s'étendant à au moins 51 mm (2 po) au-
dessus de l'isolation.
• Les boucliers thermiques d'isolation du grenier
doivent respecter le dégagement spécifié aux
matériaux inflammables et être solidement fixés.
• Un ensemble de bouclier thermique d'isolation
du grenier est offert chez Hearth & Home
Technologies. Communiquez avec votre
concessionnaire pour le commander. Installez le
bouclier thermique d'isolation du grenier selon les
instructions incluses avec l'ensemble.
Heatilator • NNXT33-IFT, NNXT33L-IFT, NNXT36-IFT, NNXT36L-IFT Manuel du propriétaire • 2628-980CFR • 11/20
d'incendie!
NE
d'incendie!
NE

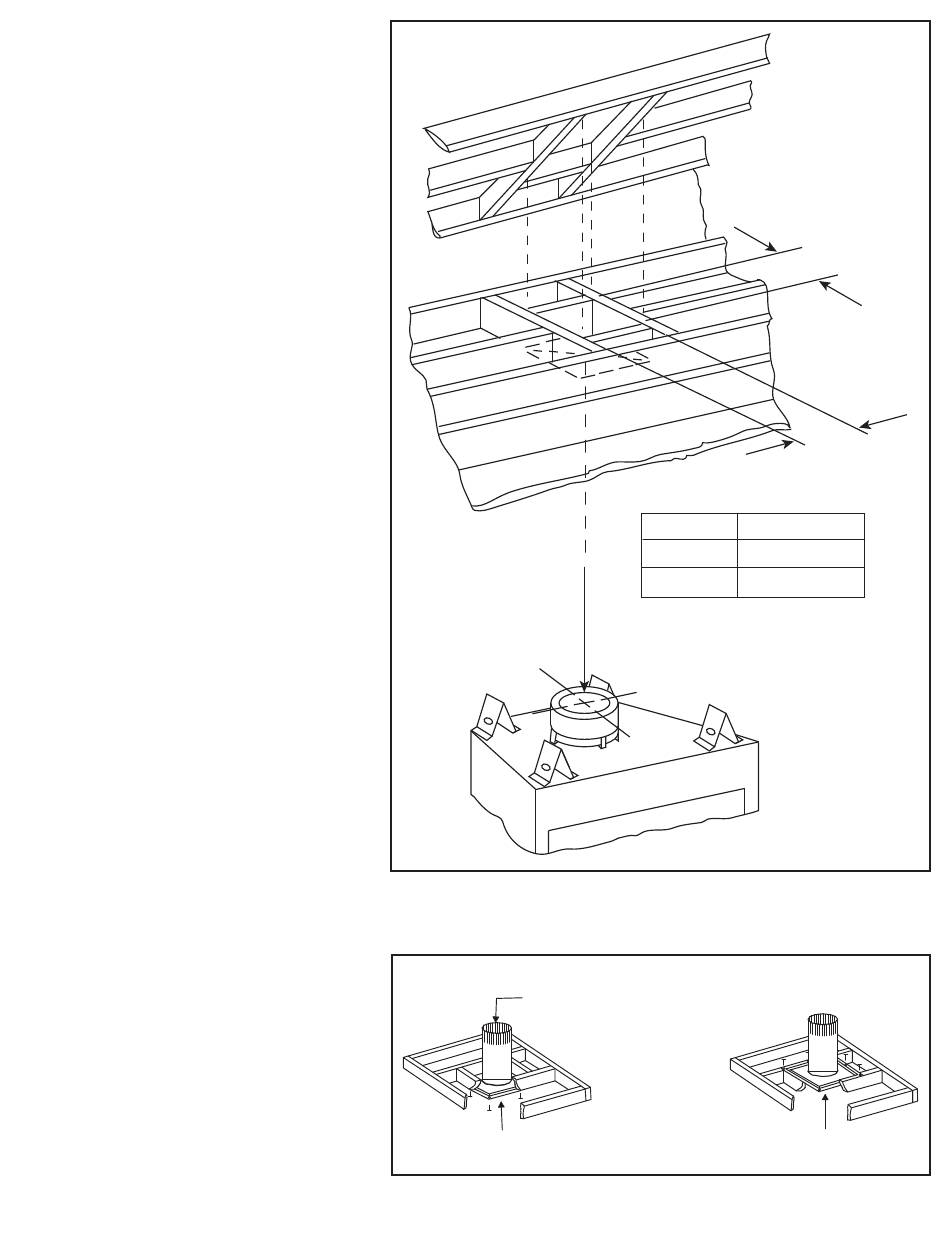

Figure 5.3
Figure 5.4 Installation du bouclier thermique du grenier
Installation du pare-feu du plafond
INSTALLATION DU BOUCLIER THERMIQUE D'ISOLATION DU
GRENIER AVANT OU APRÈS L'INSTALLATION
DU SYSTÈME D'ÉVACUATION DES GAZ
PARE-FEU DU PLAFOND
INSTALLÉ SOUS LE PLAFOND
GRENIER AU-DESSUS
A
A
CONDUIT
A
254 mm (10 po)
DVP
229 mm (9 po)
SLP
PARE-FEU DU PLAFOND
INSTALLÉ AU-DESSUS DU PLAFOND
33
