B. Préparation pour la gestion de la chaleur
AVIS : Des dégagements supplémentaires sont nécessaires
à l'installation des systèmes de gestion de la chaleur. Des
dispositions préalables doivent être prises pour assurer un bon
ajustement à l'intérieur de la charpente.
• Les systèmes de gestion de la chaleur comprennent le Heat-
Zone
au gaz et Heat-Out-Gas. D'autres systèmes peuvent être
®
disponibles. Communiquez avec votre détaillant pour plus de
renseignements.
• Placez les alvéoles défonçables à gauche et à droite de
l'appareil. On peut installer un ou deux systèmes de gestion
de la chaleur. Retirez les alvéoles défonçables de l'appareil à
l'aide de cisailles de ferblantier.
• Centrez le collet du conduit autour du trou exposé et attachez-le
à l'appareil au moyen de 3 vis.
Remarque : Doit être effectué AVANT le positionnement final
de l'appareil.
• Déterminez l'emplacement de l'ensemble du registre d'air/
boîtier du ventilateur.
Consultez les directives appropriées fournies avec l'ensemble
pour le reste des étapes d'installation.
36
Heatilator • NNXT33-IFT, NNXT33L-IFT, NNXT36-IFT, NNXT36L-IFT Manuel du propriétaire • 2628-980CFR • 11/20
C. Pose et mise à niveau de l'appareil
AVERTISSEMENT
Risque d'incendie!
Empêchez tout contact avec :
• Isolant libre ou pouvant se détacher
• Endos ou plastique de l'isolant
• C h a r p e n t e e t a u t r e s m a t é r i a u x
inflammables
NE PAS enlever les divisions de sécurité ni couper
la charpente autour des divisions de sécurité de
l'appareil.
Ne pas maintenir un dégagement adéquat pourrait
causer une surchauffe et un incendie.
Bouchez les ouvertures du coffrage pour prévenir
l'entrée de l'isolant soufflé. Assurez-vous que l'isolant
et les autres matériaux sont bien fixés.
Le schéma illustre comment positionner et fixer solidement
l'appareil. Voir la figure 6.12. Les languettes à clouer permettent
de fixer l'appareil aux éléments de la charpente.
• Recourbez vers l'extérieur les languettes à clouer situées de
chaque côté.
• Mettez en place l'appareil.
• Gardez les languettes à clouer au ras de la charpente.
• Placez l'appareil à niveau dans le sens de la largeur et dans
le sens de la longueur.
• Calez l'appareil, si cela est nécessaire. On peut utiliser des
cales en bois sous l'appareil.
• Fixez l'appareil à la charpente en utilisant des clous ou des vis
à travers les languettes à clouer. Utilisez au moins une attache
de fixation par languettes à clouer.
• Optionnel : Fixez l'appareil au plancher en insérant deux vis à
travers les trous de guidage situés au fond de l'appareil.
LANGUETTES
À CLOUER
(DE CHAQUE CÔTÉ)

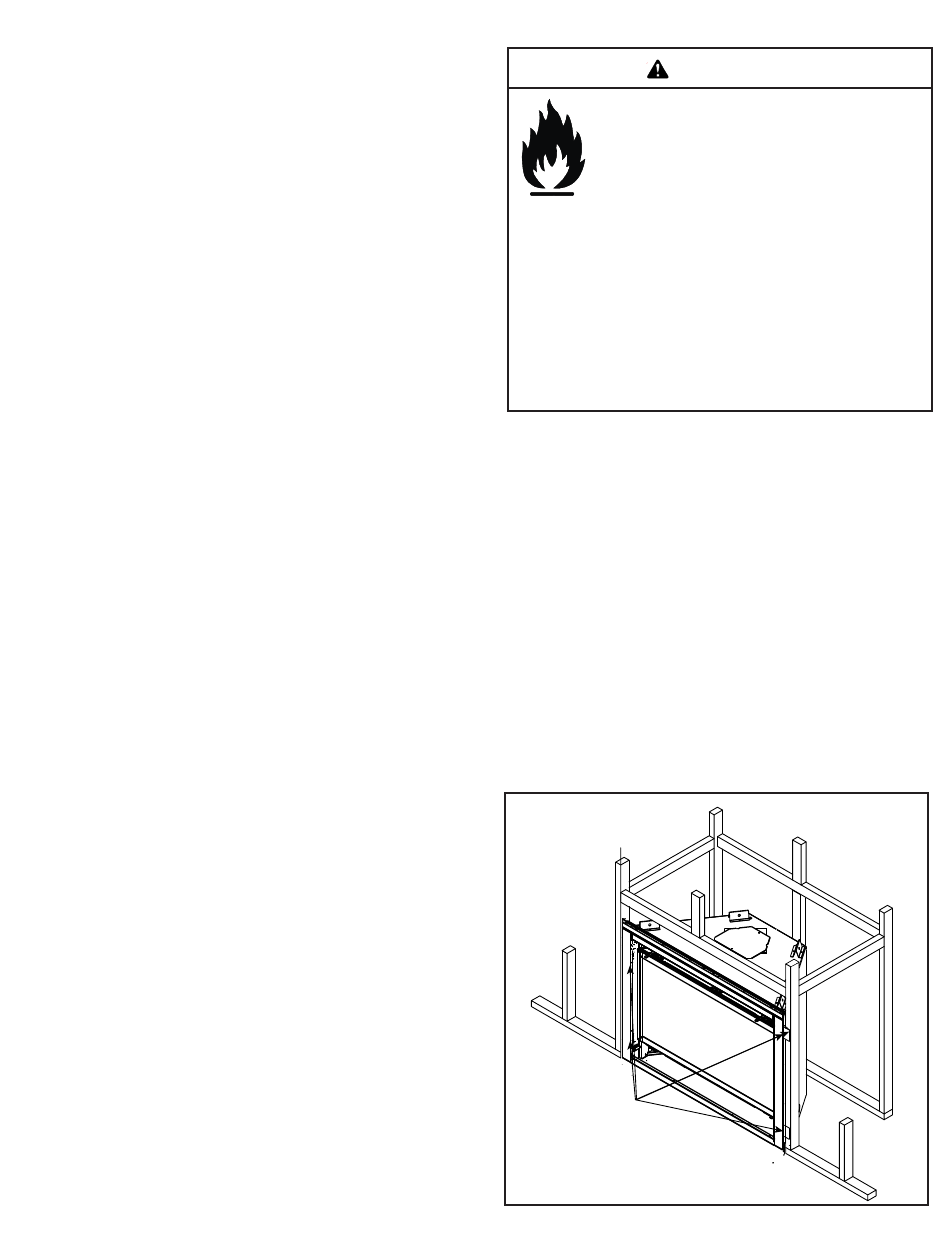

Figure 6.12 Positionnement et fixation adéquate du poêle.
