Remarque :
Assurez-vous que les les joints d'assemblage ne
sont pas alignés afin de prévenir les séparations involontaires.
CORRECT
INCORRECT

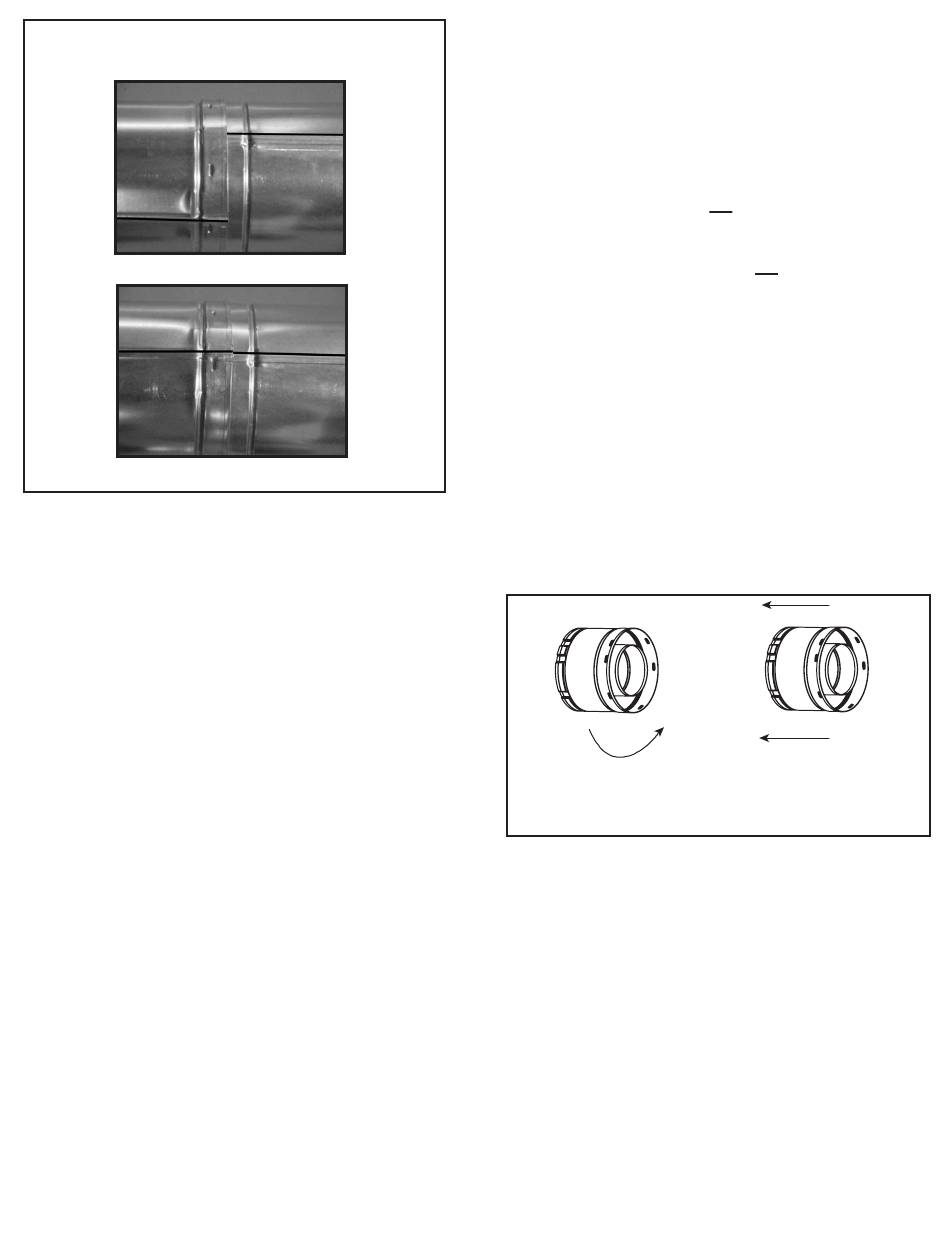

Figure 7.4 Joints
Assemblage des sections du conduit d'évacuation
(uniquement SLP)
Pour fixer le premier composant du conduit au col de départ de
l'appareil :
• Fixez l'adaptateur DVP-SLP24 au col de départ de l'appareil.
• Bloquez en place les composants du conduit d'évacuation en
glissant la section de tuyau sur le col.
• Alignez le joint soudé du tuyau à celui du col pour en permettre
l'entrée. Faites pivoter le composant du conduit d'évacuation
pour le bloquer en place. Utilisez cette procédure pour chacun
des composants du conduit d'évacuation. Voir la figure 7.5.
• Glissez le joint d'étanchéité par-dessus sur la première section
du conduit et le placer contre l'appareil. Ceci empêchera
l'infiltration d'air froid. On peut utiliser du calfeutrant résistant
à un degré d'exposition continue de 150 °C (300 °F) pour
maintenir la pièce en place.
• Continuez d'ajouter les composants du conduit, en les bloquant
à tour de rôle.
• Assurez-vous que chaque composant du conduit soit fixé et
bloqué sur le composant précédent.
38
Heatilator • NNXT33-IFT, NNXT33L-IFT, NNXT36-IFT, NNXT36L-IFT Manuel du propriétaire • 2628-980CFR • 11/20
Requis pour les installations en édifice commercial,
multifamilial (plus de deux étages), ou gratte-ciel.
Tous les conduits extérieurs doivent être scellés avec un
calfeutrant 100 % silicone (degré minimum d'exposition
continue de 150 ºC (300º F)), incluant la section coulissante
directement liée au chapeau de l'extrémité horizontale.
• Appliquez une bande d'agent d'étanchéité à base de silicone
(degré minimum d'exposition continue de 150 ºC (300 ºF))
dans le joint femelle externe du conduit avant de relier les
sections. Voir la figure 7.1. OU
Appliquez une bande de silicone (degré minimum
d'exposition continue de 150 ºC (300 º F)) sur l'extérieur du
joint après avoir relié les sections OU
Appliquez un ruban aluminium (procurant un degré
minimum d'exposition continue de 150 °C (300º F) sur
l'extérieur du joint après avoir relié les sections. Sur les
tuyaux horizontaux, il est recommandé que le joint du ruban
soit placé du côté inférieur du conduit d'évacuation.
• Seul l'extérieur des conduits doit être scellé. Sauf si autrement
indiqué, les autres cols, conduits, sections coulissantes,
coudes, chapeaux et sections extérieures doivent être
scellés de la même façon.
AVERTISSEMENT! Risque d'incendie ou d'explosion!
NE PAS laisser d'ouvertures dans le joint de silicone des
sections coulissantes. Faites attention en retirant le chapeau
de l'extrémité du tuyau coulissant. Si les joints des sections
coulissantes sont endommagés lors du retrait du chapeau de
la cheminée, des fuites pourraient se produire.
Remarque : Alignez les joints d'assemblage
pour assembler les conduits, puis faites pivoter
dans le sens antihoraire pour verrouiller.
Figure 7.5 Ajout de composants au conduit d'évacuation
