Toparc RC-HD2 Mode D'emploi page 96

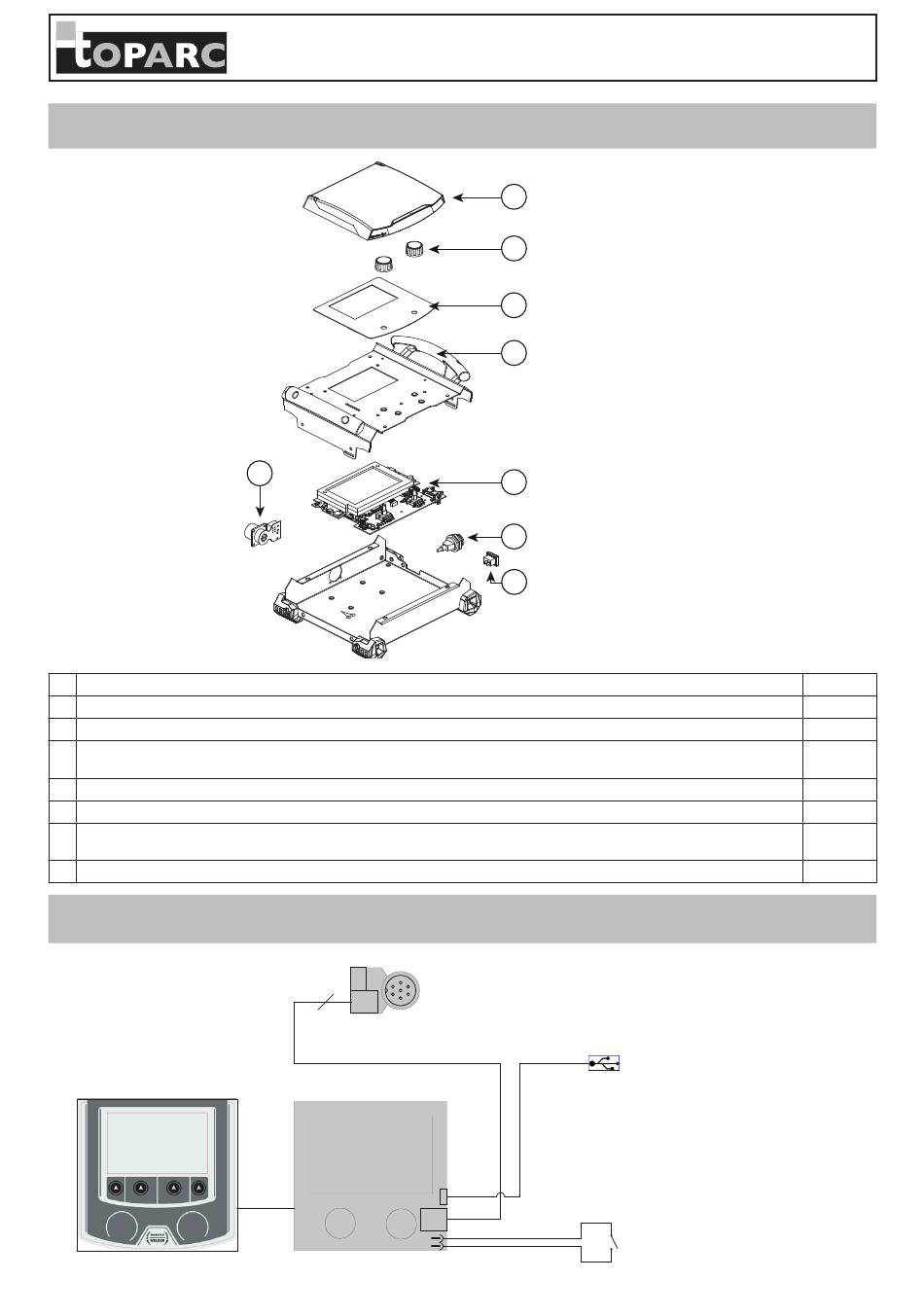

PIÈCES DE RECHANGE / SPARE PARTS / ЗАПЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO /
ERSATZTEILE
1 Carter plastique / Plastic housing / Kunststoffgehäuse / Contenitore plastico
2 2 boutons noirs / 2 black buttons / 2 schwarze Tasten / 2 botones negros / 2 zwarte knoppen
3 Clavier / Keyboard / Bedienfeld / Teclado / Панель управления / Bedieningspaneel / Tastiera
Poignée plastique / Plastic handle / Mango de plástico / Пластиковая ручка / Kunststoffen handvat / Impugnatura plastica /
4
Plastikhandgriff
5 Circuit IHM / MMI circuit / Displayplatine / Tarjeta Interfaz / IHM circuit
6 Connecteur USB / USB connector / USB-Anschluss / Conector USB / Aansluiting USB
Bouton ON/OFF / ON/OFF button / Botón ON/OFF / Кнопка ON/OFF (ВКЛ/ВЫКЛ) / Knop ON/OFF / Tasto ON/OFF / Taste ON/
7
OFF
8 Adaptateur faisceau mâle / Beam adapter / Adaptador de viga
SCHÉMA ÉLECTRIQUE / CIRCUIT DIAGRAM / ESQUEMA ELÉCTRICO / ЭЛЕКТРИЧЕСКАЯ СХЕМА /
ELEKTRISCH SCHEMA / SCHEMA ELETTRICO
51973
96
RC-HD2
8
97787C
8
97713C
1
2
3
4
5
6
7
71857
71856
21574
52469
56199
73016
51973
56047
97713C
71857
52469
97787C
