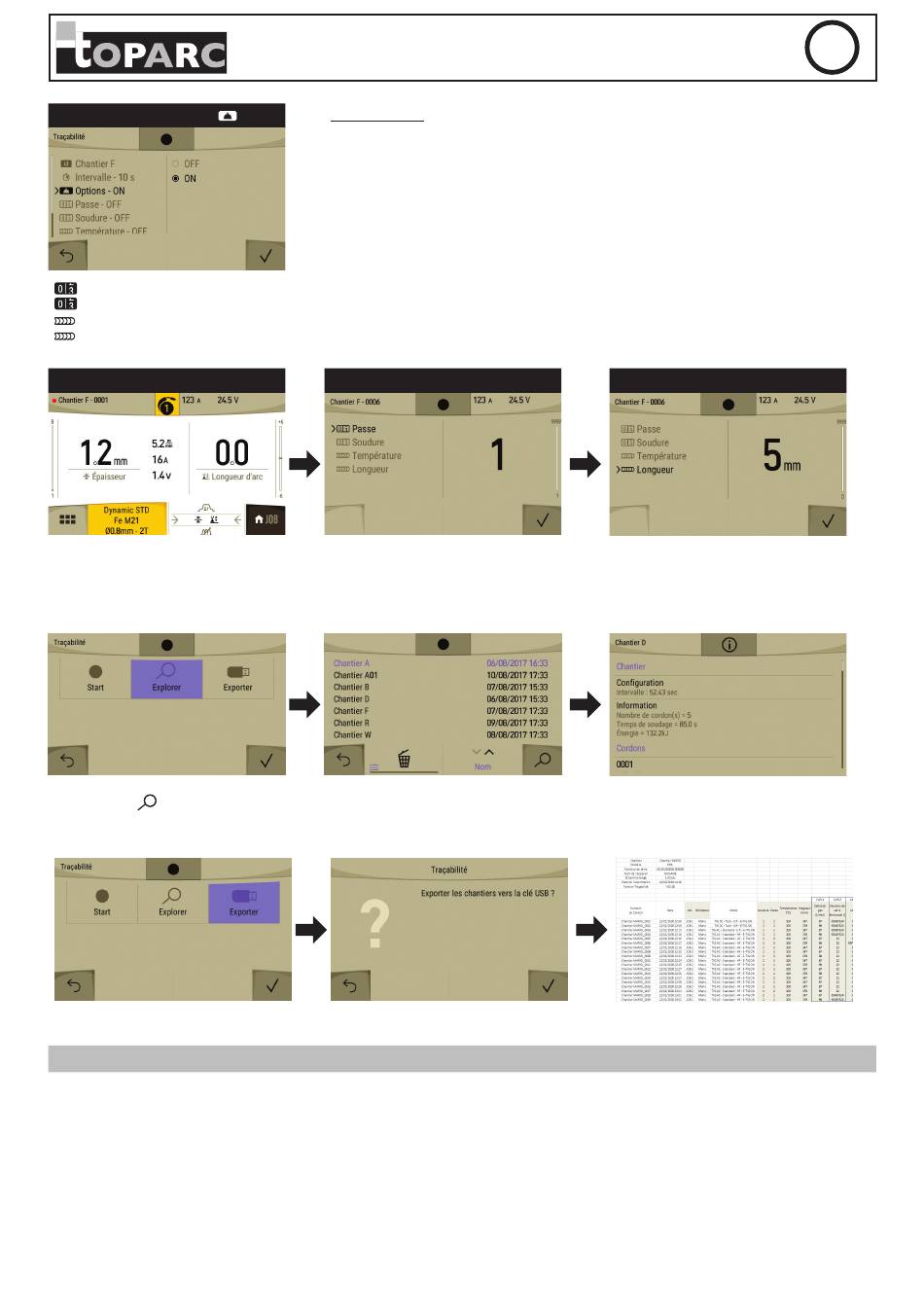

4- Volledige traceability
Passage (ON/OFF)
Las (ON/OFF)
Temperatuur (ON/OFF)
Lengte (ON/OFF)
5- Tonen Lasklus/Lasrups
Links bovenaan worden de Naam van
de lasklus en het n° van de lasrups
getoond.
(Het n° van de lasrups loopt automa-
tisch op en kan niet worden gewijzigd)
De functie «Explorer» geeft toegang tot de lijst van gecreëerde werksessies, en maakt het mogelijk deze te rangschikken of te verwijderen.
Het pictogram geeft toegang tot de details van iedere sessie en de volgende informatie : de meetfrequentie, het aantal geregistreerde
lasnaden, de totale lastijd, de geleverde lasenergie, de configuratie van iedere afzonderlijke lasrups (procedure, datum en tijd, lastijd en U-I
van het lassen).
De informatie kan worden overgebracht met behulp van een USB stick.
De gegevens..CSV kunnen worden verwerkt met behulp van een spreadsheet (Microsoft Excel
ENERGIE MODULE
Deze module, ontwikkeld voor het lassen met energetische controle ingekaderd door een LMB, biedt, naast de energetische weergave van de las-
naad na het lassen, de mogelijkheid om het volgende in te stellen :
De thermische coëfficiënt volgens de gebruikte norm : 1 voor de normen ASME en 0.6 (TIG) of 0.8 (MMA-MIG/MAG) voor de Europese normen. In
de getoonde energie-berekening wordt deze coëfficiënt meegenomen.
Ter herinnering :
- ON
• Een LASRUPS komt overeen met een lascyclus.
• Een PASSAGE komt overeen met het lassen van de gehele omtrek of lengte van het werkstuk.
• De LAS is de voltooide verbinding van twee aan elkaar gelaste stukken. De las bestaat dus uit
één of meerdere passages.
• De gehele LASKLUS bestaat uit één of meerdere afgewerkte lassen.
• • Temperatuur
• Lengte ON : Lengte van de lasrups
*
de meeteenheden worden getoond volgens de keuze in INSTELLINGEN/Meeteenheden.
*
6- Identificatie
Aan het eind van iedere lasrups wordt
een identificatiescherm getoond : N°
passage, N° Las, Temperatuur van
het werkstuk en/of de lengte van de
lasrups.
RC-HD2
ON : Temperatuur van het te lassen onderdeel aan het begin van de lasrups.
*
, Calc OpenOffice
®
7- Validatie
De validatie kan worden gerealiseerd op
de IHM of met een druk op de trekker.
, enz.).
®
