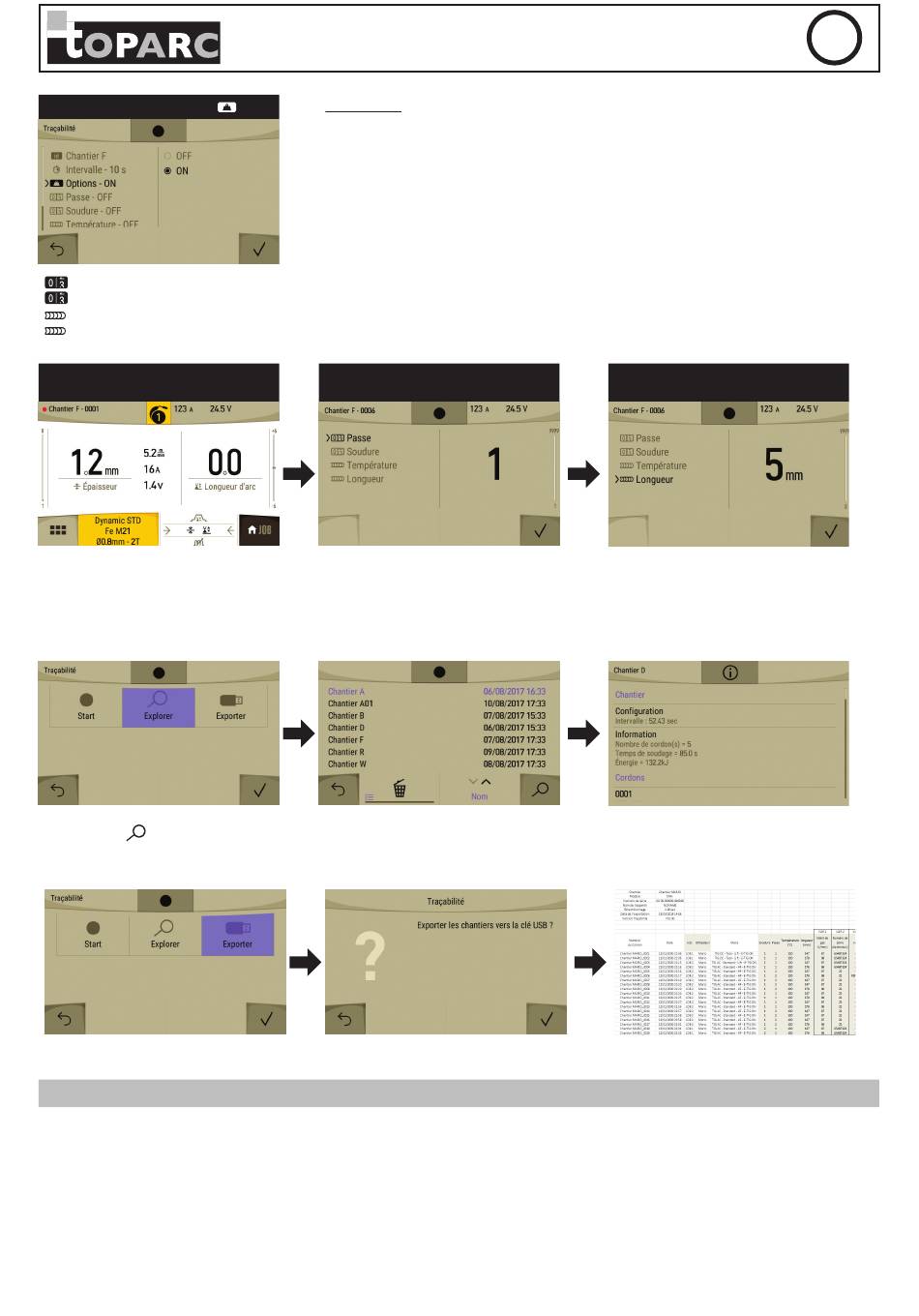

4- Trazabilidad completa
Passe (ON/OFF)
Soldadura (ON/OFF)
Temperatura (ON/OFF)
Longitud (ON/OFF)
Visualización del sitio de construc-
5-
ción/cable
En la parte superior izquierda, se mues-
tran el nombre del sitio y el número de
cable.
(El número de cable se incrementa
automáticamente y no se puede modi-
ficar)
La función «Explorar» permite acceder a la lista de sesiones de trabajo creadas, ordenarlas y borrarlas.
El pictograma permite ver los detalles de cada sesión con la siguiente información: frecuencia de muestreo, número de cordones regis-
trados, tiempo total de soldadura, energía de soldadura suministrada, configuración de cada cordón (proceso, marca de tiempo, tiempo de
soldadura y soldadura U-I).
La recuperación de esta información se realiza exportando los datos a una llave USB.
Los datos CSV pueden ser usados usando software de hoja de cálculo (Microsoft Excel
MODO DE ENERGÍA
Este modo desarrollado para soldar con control de energía enmarcado por un DMOS permite, además de la visualización de la energía del cordón
después de la soldadura, ajustar:
El coeficiente térmico según la norma utilizada: 1 para las normas ASME y 0,6 (TIG) o 0,8 (MMA/MIG-MAG) para las normas europeas. La energía
visualizada se calcula teniendo en cuenta este coeficiente.
74
Recordatorio:
- ON
• Un CABLE de soldadura corresponde a un ciclo de soldadura.
• La PASSE corresponde a la soldadura en todo el perímetro de la pieza a soldar.
• La SOLDADURA es la conexión final de dos piezas ensambladas. Por lo tanto, la solda-
dura se considera como una o varias pasadas.
• El SITIO se compone de una o más soldaduras acabadas.
• Temperatura
*
• Longitud* ON : Longitud del cable
*las unidades de medida se visualizan según la elección definida en PARÁMETROS/Unidades de medida.
6- Identificación
En cada extremo del cable se muestra
una ventana de identificación: número
de paso, número de soldadura, tem-
peratura de la pieza y/o longitud del
cable.
RC-HD2
ON : Temperatura de la pieza a soldar al comienzo del cordón.
, Calc OpenOffice
®
7- Calibrado
La validación se puede realizar en la
HMI o apretando el gatillo.
, etc).
®
