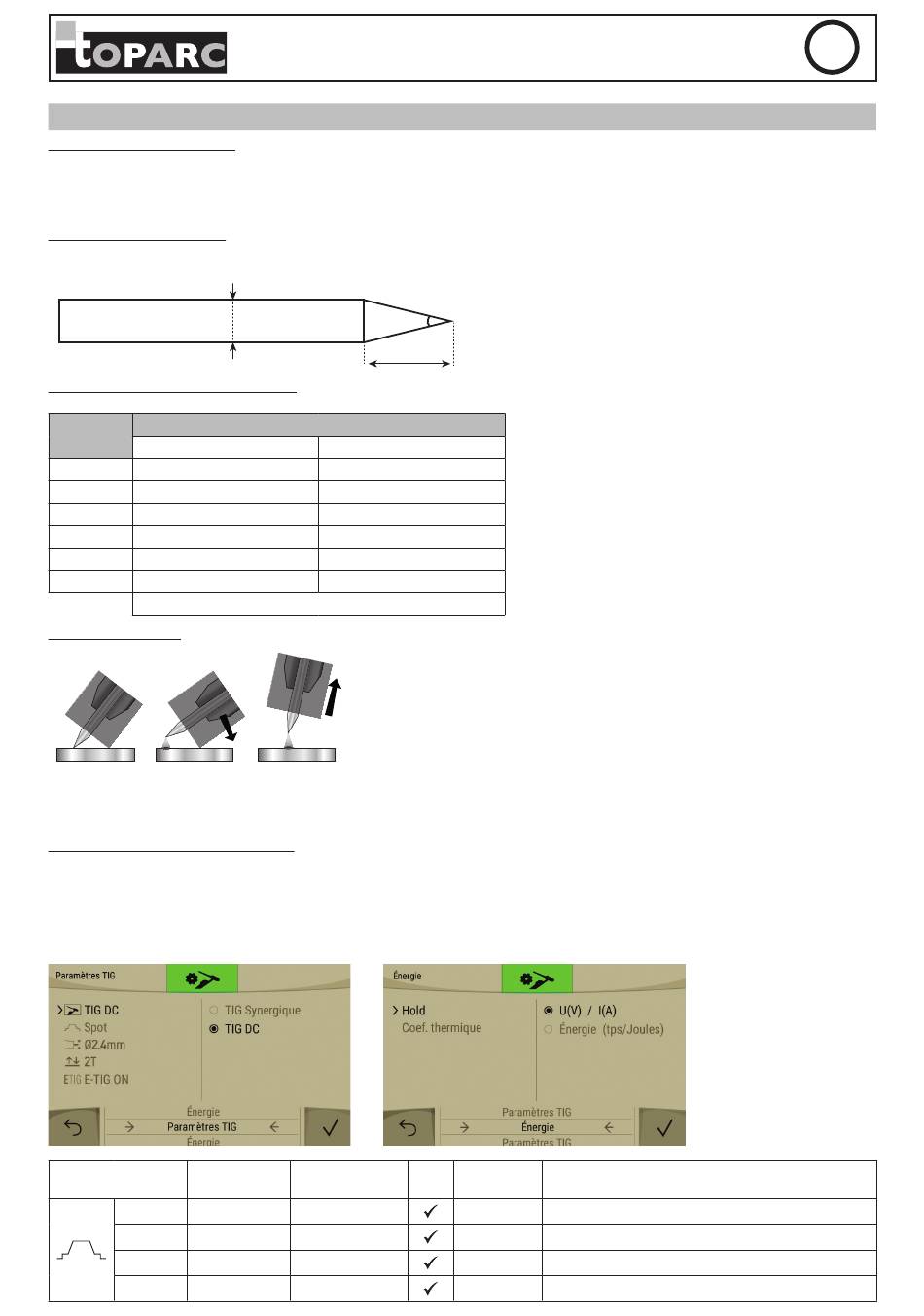

Toparc RC-HD2 Mode D'emploi page 11

SOUDAGE A L'ÉLECTRODE TUNGSTÈNE SOUS GAZ INERTE (MODE TIG)
BRANCHEMENT ET CONSEILS
• Le soudage TIG DC requiert une protection gazeuse (Argon).
• Brancher la pince de masse dans le connecteur de raccordement positif (+). Brancher la torche TIG (réf. 046108) dans le connecteur EURO du
générateur et le cable d'inversion dans le connecteur de raccordement négatif (-).
• S'assurer que la torche est bien équipée et que les consommables (pince-étau, support collet, diffuseur et buse) ne sont pas usés.
AFFUTAGE DE L'ÉLECTRODE
Pour un fonctionnement optimal, il est conseillé d'utiliser une électrode affutée de la manière suivante :
CHOIX DU DIAMÈTRE DE L'ÉLECTRODE
Ø Électrode
(mm)
Tungstène pur
1 10 > 75 A
1.6 60 > 150 A
2 75 > 180 A
2.5 130 > 230 A
3.2 160 > 310 A
4 275 > 450 A
AMORÇAGE TIG LIFT
1 2
Le dispositif d'amorçage et de stabilisation de l'arc est conçu pour un fonctionnement manuel et à guidage mécanique.
Avertissement: Une augmentation de la longueur de la torche ou des câbles de retour au-delà de la longueur maximale prescrite par le fabricant
augmentera le risque de choc électrique.
LES PARAMÉTRAGES DU PROCÉDÉ TIG
• Le TIG DC est dédié au courant des métaux ferreux tels que l'acier, l'acier inoxydable, mais aussi le cuivre et ses alliages et le titane.
• Le TIG Synergic ne fonctionne plus sur le choix d'un type de courant DC et les réglages des paramètres du cycle de soudage, mais intègre des règles/
synergies de soudage basées sur l'expérience. Ce mode restreint donc le nombre de paramétrages à trois réglages fondamentaux :
- Le type de matière.
- L'épaisseur à souder.
- La position de soudage.
Paramètres Désignation
Standard Courant lisse
Pulsé Courant pulsé
Spot Pointage lisse
Tack Pointage pulsé
d
L
TIG DC
Tungstène avec oxydes
10 > 75 A
60 > 150 A
100 > 200 A
170 > 250 A
225 > 330 A
350 > 480 A
~ 80 A par mm de Ø
3
1- Positionner la buse de la torche et la pointe de l'électrode sur la pièce et actionner le
bouton de la torche.
2- Incliner la torche jusqu'à ce qu'un écart d'environ 2-3 mm sépare la pointe de l'élec-
trode de la pièce. L'arc s'amorce.
3- Remettre la torche en position normale pour débuter le cycle de soudage.
Réglages
-
-
-
-
RC-HD2
a
a = Ø 0.5 mm
L = 3 x d pour un courant faible.
L = d pour un courant fort.
TIG
TIG Synergic
DC
-
-
-
-
FR
Conseils
