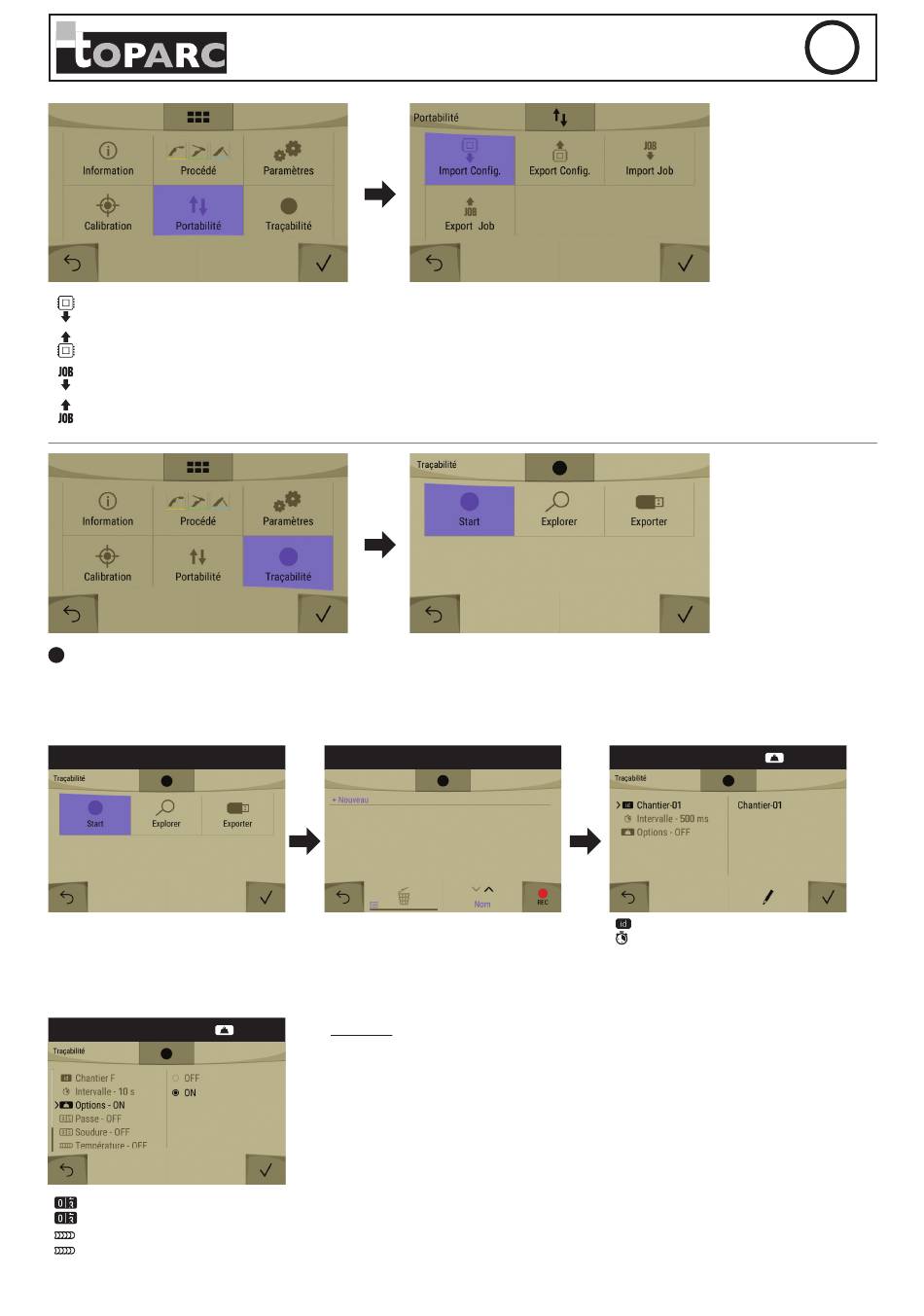

Traçabilité - Toparc RC-HD2 Mode D'emploi

Import Config. : importation d'une clé USB ou des configurations « USER » et ses JOBS.
Export Config. : exportation sur une clé USB de la configuration « USER » en cours et ses JOBS (PORTABILITY\CONFIG)
Import JOB : importation des JOBS présents sous le répertoire USB\Portability d'une clé USB.
Export JOB : exportation sur une clé USB des JOBS selon les procédés, dans le répertoire USB\PORTABILITY\JOB.
TRAÇABILITÉ
Cette interface de gestion de soudage permet de tracer/enregistrer toutes les étapes de l'opération de soudage, cordon par cordon, lors d'une
fabrication industrielle. Cette démarche qualitative assure une qualité de soudage post-production permettant l'analyse, l'évaluation, le reporting
et la documentation des paramètres de soudage enregistrés. Cette fonctionnalité permet la collecte précise et rapide ainsi que la sauvegarde des
données demandées dans le cadre de la norme EN ISO 3834. La récupération de ces données est possible via une exportation sur clé USB.
1- Création de la traçabilité
Sélectionner «START»
4- Traçabilité complète
Passe (ON/OFF)
Soudure (ON/OFF)
Température (ON/OFF)
Longueur (ON/OFF)
2- Création du chantier
Sélectionner «REC»
Définition :
- ON
• Un CORDON de soudage correspond à un cycle de soudage.
• La PASSE correspond au soudage sur l'ensemble du périmètre de la pièce à souder.
• La SOUDURE correspond à la jonction finie de deux pièces assemblées. La soudure est
donc constituée de une ou plusieurs passes.
• Le CHANTIER est composé d'une ou plusieurs soudures finies.
• Température
*
• Longueur ON : Longueur du cordon
*
les unités de mesure s'affichent en fonction du choix défini dans PARAMÈTRES/Unités de mesure.
*
RC-HD2
ON : Température de la pièce à souder en début de cordon.
3- Traçabilité simple - OFF
Nom du chantier
Intervalle d'échantillonnage :
- Hold : Pas d'enregistrement des valeurs
Courant/Tension.
- 250 ms, 500 ms, etc. : Enregistrement des
valeurs Courant/Tension tous les X temps.
