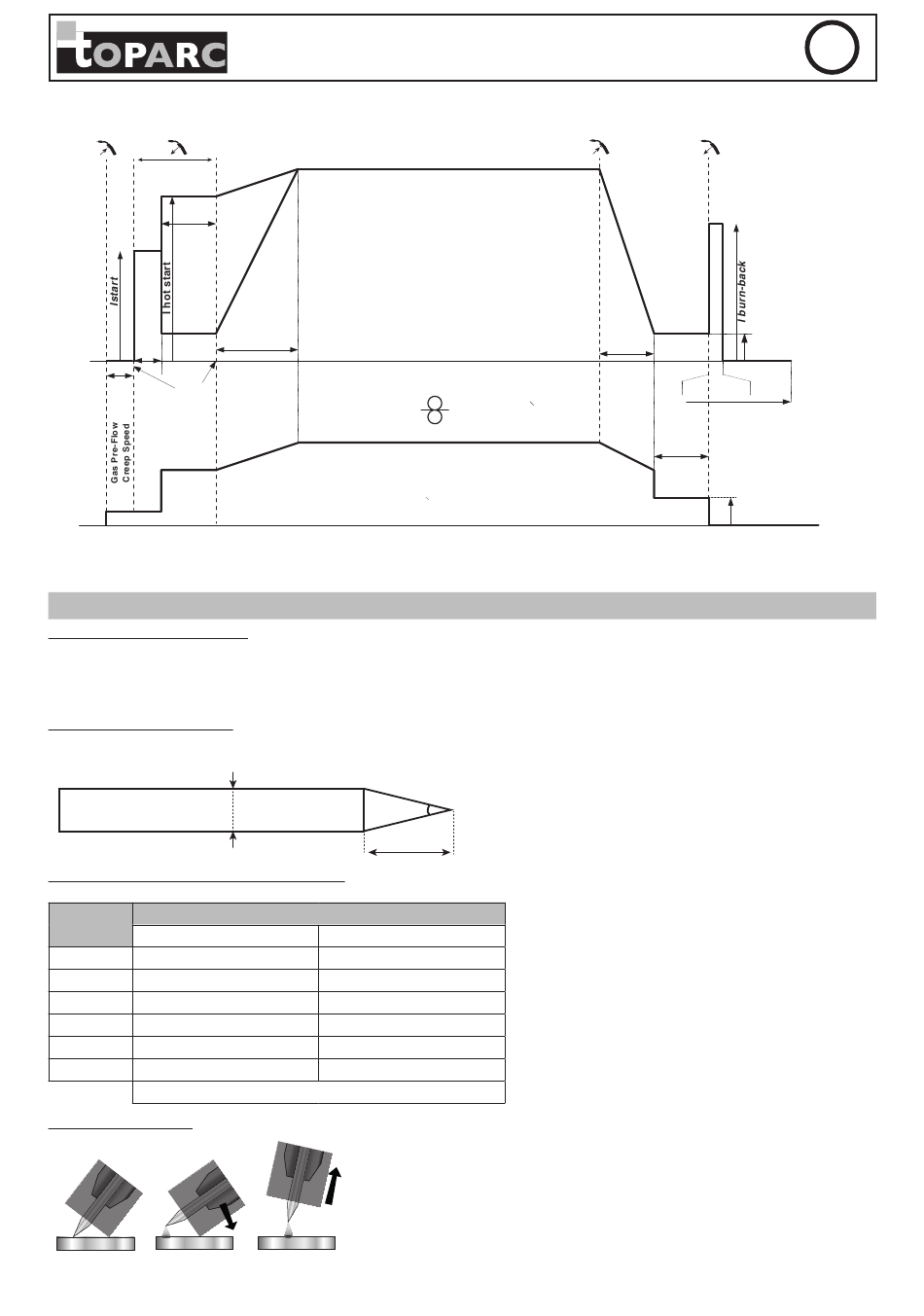

Procedure 4T Puls :
T hotstart
Dstart
4T
Soft-start
In 4T puls regelt u met de trekker de duur van HotStart. Tijdens de stop kan met de trekker de Crater Filler worden geregeld.
LASSEN MET WOLFRAAM ELEKTRODE MET INERT GAS (TIG MODULE)
AANSLUITINGEN EN ADVIEZEN
• TIG DC lassen vereist het gebruik van beschermgas (Argon).
• Sluit de massaklem aan op de positieve (+) aansluiting. Sluit de TIG-toorts (Art. code 046108) in de EURO-connector van de generator en de
omkeerkabel in de negatieve aansluitconnector (-).
• Verzekert u zich ervan dat de toorts correct is uitgerust, en dat de slijtonderdelen (spantang, spantanghouder, verspreider en nozzle) niet versleten zijn.
SLIJPEN VAN DE ELEKTRODE
Voor het optimaal functioneren wordt aangeraden de gebruikte elektrode als volgt te slijpen:
KEUZE VAN DE DIAMETER VAN DE ELEKTRODE
Ø elektrode
(mm)
Zuivere Wolfraam
1
1.6
2
2.5
3.2
4
TIG LIFT ONTSTEKING
1 2
Het ontstekingsmechanisme en het stabilisatie-mechanisme van de boog zijn geschikt voor handmatig en mechanisch functioneren.
Waarschuwing : Het verlengen van de kabel van de toorts of van de retour-kabels, langer dan de lengte die geadviseerd wordt door de fabrikant,
84
verhoogt het risico op elektrische schokken.
T upslope
d
TIG DC
Wolfraam met oxyden
10 > 75 A
60 > 150 A
75 > 180 A
130 > 230 A
160 > 310 A
275 > 450 A
~ 80 A per mm de Ø
3
RC-HD2
I
a
a = Ø 0.5 mm
L = 3 x d voor een zwakke stroom.
L = d voor sterke stroom
L
10 > 75 A
60 > 150 A
100 > 200 A
170 > 250 A
225 > 330 A
350 > 480 A
1- Positioneer de nozzle van de toorts en de punt van de elektrode op het werkstuk en
activeer de knop van de toorts.
2- Kantel de toorts totdat er een ruimte van 2-3 mm is tussen de punt van de elektrode
en het werkstuk. De boog ontsteekt.
3 - Herplaats de toorts in de normale positie om de lascyclus op te starten.
T downslope
I Blackout
Gas post-Flow
T burn-back
4T
T crater Filler
I crater Filler
