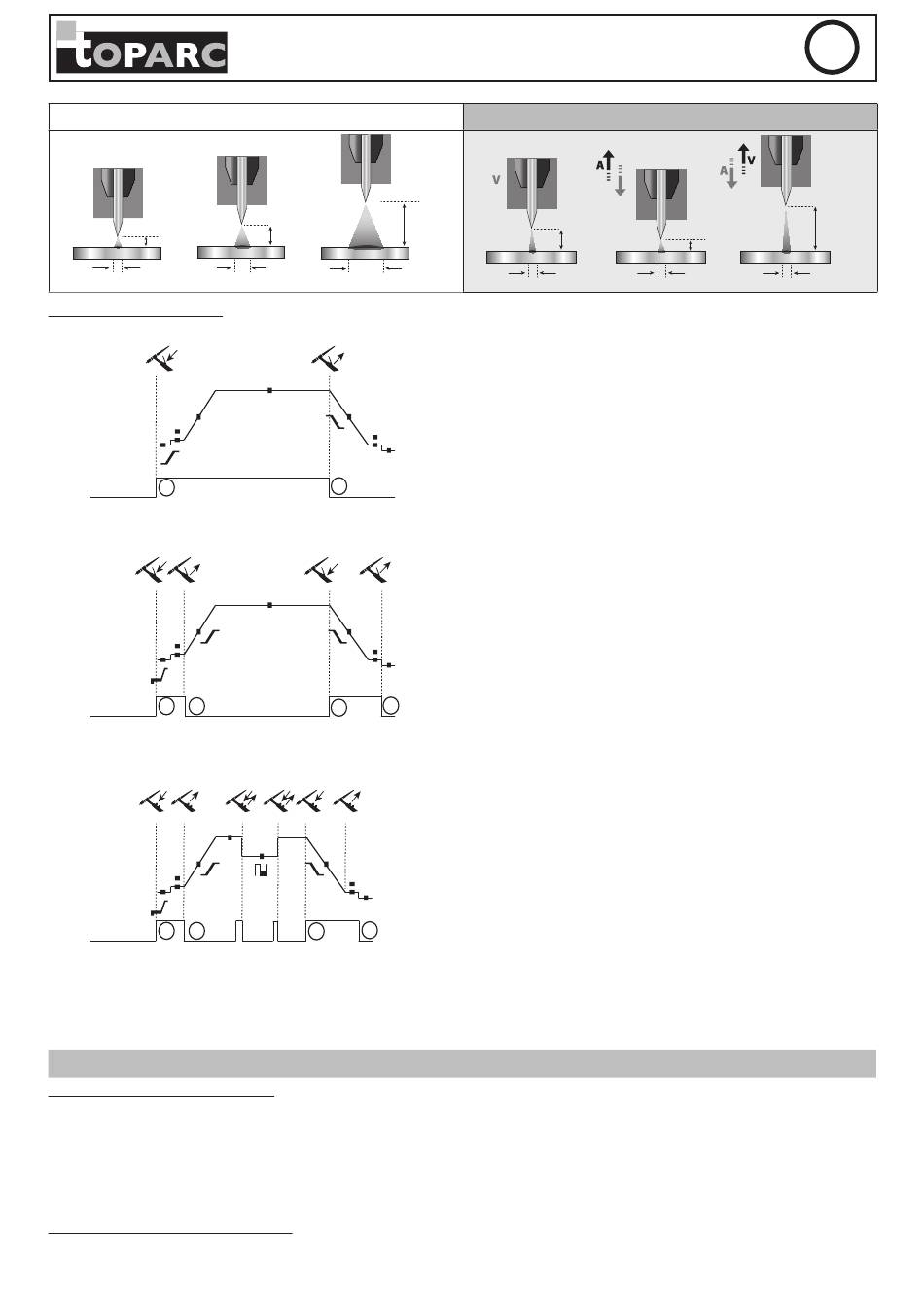

Standaard (constante stroom)
2 mm
D
GEBRUIK VAN DE TREKKER
2T MODE
t
t
Hoofdknop
T1
t
Hoofdknop
T1
4T MODE
Hoofdknop
T1
Hoofdknop
T1
Hoofdknop
T1
Hoofdknop
T1
4T log MODE
Hoofdknop
T1
Hoofdknop
T1
Hoofdknop
T1
Bij laspistolen met dubbele knop of dubbele trekker behoudt de «hoge» trekker dezelfde functionaliteit als de enkele trekker of lamellenbrander. De
«lage» trekker is inactief.
LASSEN MET BEKLEDE ELEKTRODE (MMA MODULE)
AANSLUITING EN AANBEVELINGEN
• Aansluiten van kabels, elektrode-houder en massaklem.
• Respecteer de polariteiten en las-intensiteiten, zoals aangegeven op de verpakkingen van de elektroden.
• Verwijder de beklede elektrode uit de elektrode-houder wanneer het apparaat niet gebruikt wordt.
• De apparaten zijn uitgerust met 3 specifieke Inverter functies :
- De Hot Start functie geeft een extra hoge stroom-intensiteit bij aanvang van het lassen.
- De Arc Force functie levert een extra hoge stroom-intensiteit, die voorkomt dat de elektrode plakt wanneer deze in het smeltbad komt.
- De Anti-Sticking functie vereenvoudigt het losmaken van de elektrode wanneer deze vastplakt.
KEUZE VAN DE BEKLEDE ELEKTRODEN
• Rutiele elektrode : eenvoudig in gebruik in alle posities.
• Basische elektrode : gebruik in alle soorten posities, geschikt voor het realiseren van beveiligingswerkzaamheden dankzij de verhoogde mechanische
eigenschappen.
• Cellulose elektrode : geven een zeer dynamische boog met een hoge fusie-snelheid. Dankzij de mogelijkheid tot het gebruik in alle posities zijn deze
88
elektroden bijzonder geschikt voor pipeline-werkzaamheden.
5 mm
D D
t
t
t
T2
T2
T2
t t
t t
t t
T2
T3
T2
T3
T2
T3
<0.5s <0.5s >0.5s
<0.5s <0.5s >0.5s
<0.5s <0.5s >0.5s
t t
t t
t t
T2 T4
T3
T4
T2 T3
T4
T2 T3
RC-HD2
10 mm
D
T1 - De hoofd-knop is ingedrukt, de lascyclus start (Pregas, l_Start,
UpSlope en lassen).
T2 - De hoofd-knop wordt losgelaten, de lascyclus wordt gestopt
(DownSlope, l_Stop, Postgas).
Op de toorts met 2 knoppen, en alleen in 2T, wordt de secundaire
knop beschouwd als de hoofd-knop.
T1 - De hoofd-knop is ingedrukt, de cyclus start vanuit Pregas en
stopt in de fase l_Start.
T2 - De hoofd-knop wordt losgelaten, de cyclus gaat over in UpS-
lope en in lassen.
T3 - De hoofd-knop is ingedrukt, de cyclus gaat over in Downslope
en stopt in de fase l_Stop.
T4 - De hoofd-knop wordt losgelaten, de cyclus eindigt met Pos-
tgas.
Nb : voor de toortsen, dubbele knoppen en dubbele knop +
T4
draaiknop
=> knop « hoog/lasstroom » en actieve draaiknoppen
T4
« onderste » knop niet actief.
T4
T1 - De hoofd-knop is ingedrukt, de cyclus start vanuit Pregas en
stopt in de fase l_Start.
T2 - De hoofd-knop wordt losgelaten, de cyclus gaat over in UpS-
lope en in lassen.
LOG : deze module wordt gebruikt tijdens de lasfase :
- een korte druk op de hoofd-knop (<0.5s), de stroom schakelt over
van l lasstroom naar l koud en vice versa.
- De secondaire knop wordt ingedrukt gehouden, de stroom scha-
kelt van I lassen naar I koud
- De secondaire knop wordt losgelaten, de stroom schakelt over van
I koud naar I lassen
T3 - Met een langere druk op de hoofdknop (>0.5s) gaat de cyclus
over tot Down Slope en stopt in de fase I_Stop.
T4 - De hoofd-knop wordt losgelaten, de cyclus eindigt met Pos-
tgas.
E-TIG (constante energie)
5 mm
2 mm
D
NL
10 mm
D
