Estándar (Corriente constante)
2 mm
D

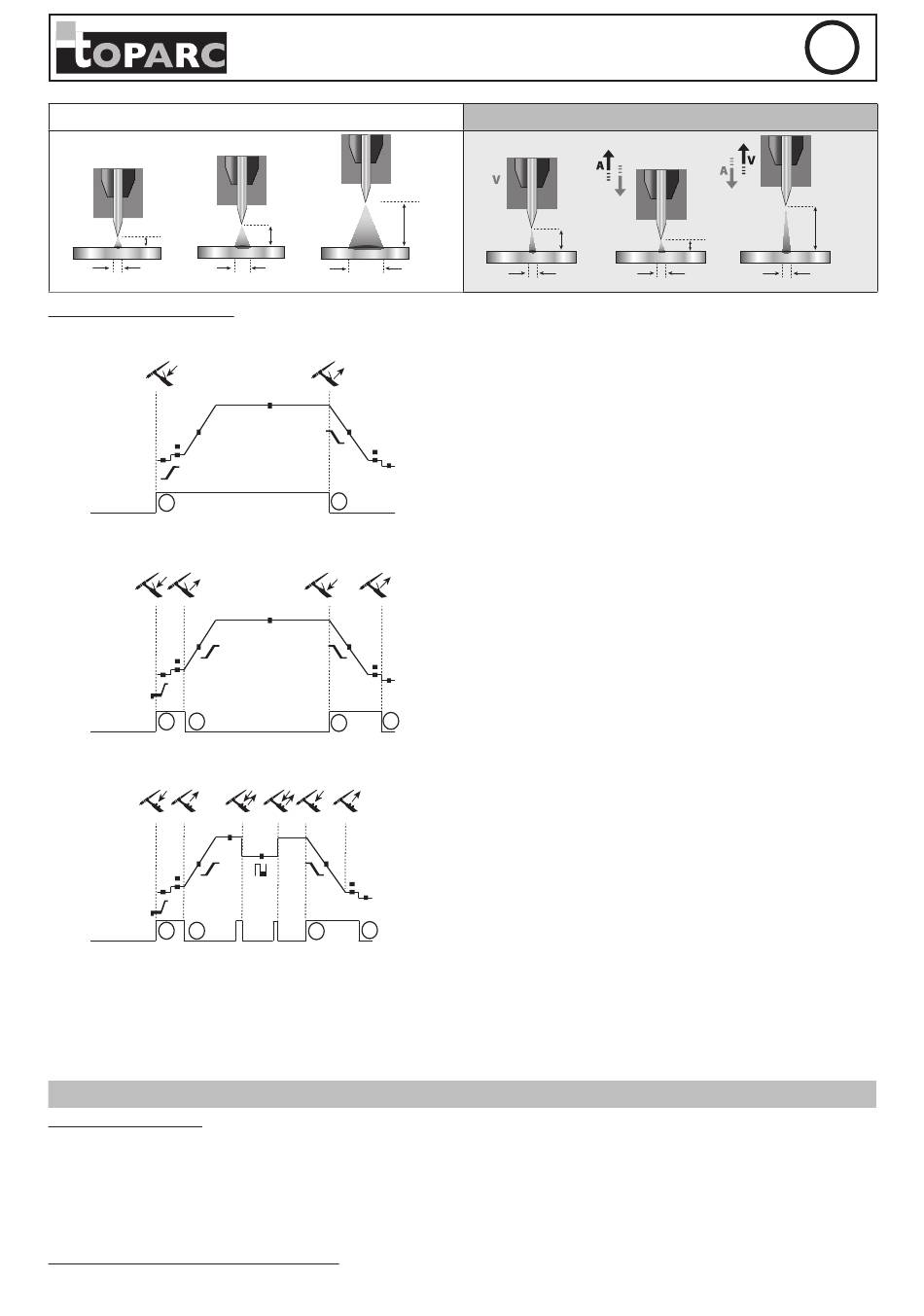

COMPORTAMIENTO GATILLO
MODO 2T
t
t
t
Botón principal
T1
Botón principal
T1
Botón principal
T1
MODO 4T
t
t
t
Botón principal
T1 T2
Botón principal
T1 T2
Botón principal
T1 T2
MODO 4T log
t
t
t
Botón principal
T1 T2
Botón principal
T1 T2
Botón principal
T1 T2
En el caso de los antorchas de doble botón o de doble gatillo, el gatillo «alto» conserva la misma funcionalidad que el antorcha de gatillo simple o de
lamelas. El disparador «bajo» está inactivo.
SOLDADURA CON ELECTRODO REVESTIDO (MODO MMA)
CONEXIÓN Y CONSEJOS
• Conecte los cables del portaelectrodos y de la pinza de masa en los conectores.
Respete las polaridades e intensidades de soldadura indicadas sobre el embalaje de los electrodos.
• Quite el electrodo del portaelectrodos cuando no se esté usando el equipo.
• Los aparatos poseen 3 funcionalidades específicas de los inverters :
- El Hot Start procura una sobreintensidad al inicio de la soldadura.
- El Arc Force libera una sobreintensidad que impide que el electrodo se pegue cuando entre en el baño de fusión.
- El Anti-Sticking permite despegar fácilmente su electrodo sin que tenga que calentarlo en caso de que se pegue.
ELECCIÓN DE LOS ELECTRODOS REVESTIDOS
• Electrodo de rutilo: muy fácil de usar en todas las posiciones.
• Electrodo básico: utilizado en todas las posiciones, es adecuado para trabajos de seguridad debido a sus propiedades mecánicas.
• Electrodo celulósico: arco muy dinámico con una alta tasa de fusión, su uso en todas las posiciones lo dedica especialmente para trabajos en tuberías.
5 mm
D D
t
t
t
T2
T2
T2
t
t
t
T4
T3
T4
T3
T4
T3
<0.5s <0.5s >0.5s
<0.5s <0.5s >0.5s
<0.5s <0.5s >0.5s
t
t
t
T4
T3
T4
T3
T4
T3
RC-HD2
10 mm
5 mm
D
T1 - Al presionar el botón principal, el ciclo de soldadura inicia
(PreGas, I_Start, UpSlope y soldadura).
T2 - Al soltar el botón principal, el ciclo de soldadura se detiene
(DownSlope, I_Stop, PostGas).
Para la antorcha de dos botones y solo en Modo 2T, el botón secun-
dario funciona como botón principal.
T1 - Al presionar el botón principal, el ciclo de soldadura inicia a
partir del pregas y se detiene en la fase de I_Start
T2 - Al soltar el botón principal, el ciclo continúa en UpSlope y en
soldadura.
T3 - Al presionar el botón principal, el ciclo pasa a DownSlope y se
detiene en la fase de I_Stop.
T4 - Al soltar el botón principal, el ciclo se acaba mediante el
Postgas.
Nota: En las antorchas de doble botón, o doble botón + potenció-
metro, el botón superior activa la corriente de soldadura y el poten-
ciómetro está activo, mientra que el gatillo inferior está inactivo.
T1 - Al presionar el botón principal, el ciclo de soldadura inicia a
partir del pregas y se detiene en la fase de I_Start
T2 - Al soltar el botón principal, el ciclo continúa en UpSlope y en
soldadura.
LOG: este modo de funcionamiento se utiliza en fase de soldadura:
- Mediante una presión breve sobre el botón principal (<0.5s), la
corriente pasa a corriente de soldadura fría y viceversa.
- Si se mantiene presionado el botón secundario (>0.5s), la cor-
riente pasa de I de soldadura a I fría.
- Al soltar el botón secundario, la corriente pasa de corriente fría a
corriente de soldadura., le courant bascule le courant de I froid à I
soudage
T3 – Al efectuar una presión superior sobre el botón principal
(>0.5s), el ciclo pasa a DownSlope y se detiene en la fase de
I_Stop.
T4 - Al soltar el botón principal, el ciclo se acaba mediante el
Postgas.
E-TIG (energía constante)
2 mm
D
ES
10 mm
D
