LERBAKKEN 10, 8410 RØNDE DENMARK.
Pour une installation sûre du 6350A vous devez observer ce qui suit. Le module sera seulement
installé par un personnel qualifié qui est informé des lois, des directives et des normes nationales et
internationales qui s'appliquent à ce secteur.
L'année de la fabrication est indiquée dans les deux premiers chiffres dans le numéro de série.
Certificat ATEX
Marquage
Standards : EN 60079-0 : 2012, EN 60079-11 : 2012, EN 60079-15
T6: -40ºC à 60 ºC
T5: -40ºC à 75 ºC
T4: -40ºC à 85 ºC
Bornes :
41-44 et 51-54
Ex nA [ic]
Uo=5,7 V
Io=8,4 mA
Po=12 mW
Co=40 μF
Lo=200 mH
Bornes :
13,14 et 23,24
Ex ic:
Ii = ±100 mA
Revision date:
2014-12-15
12

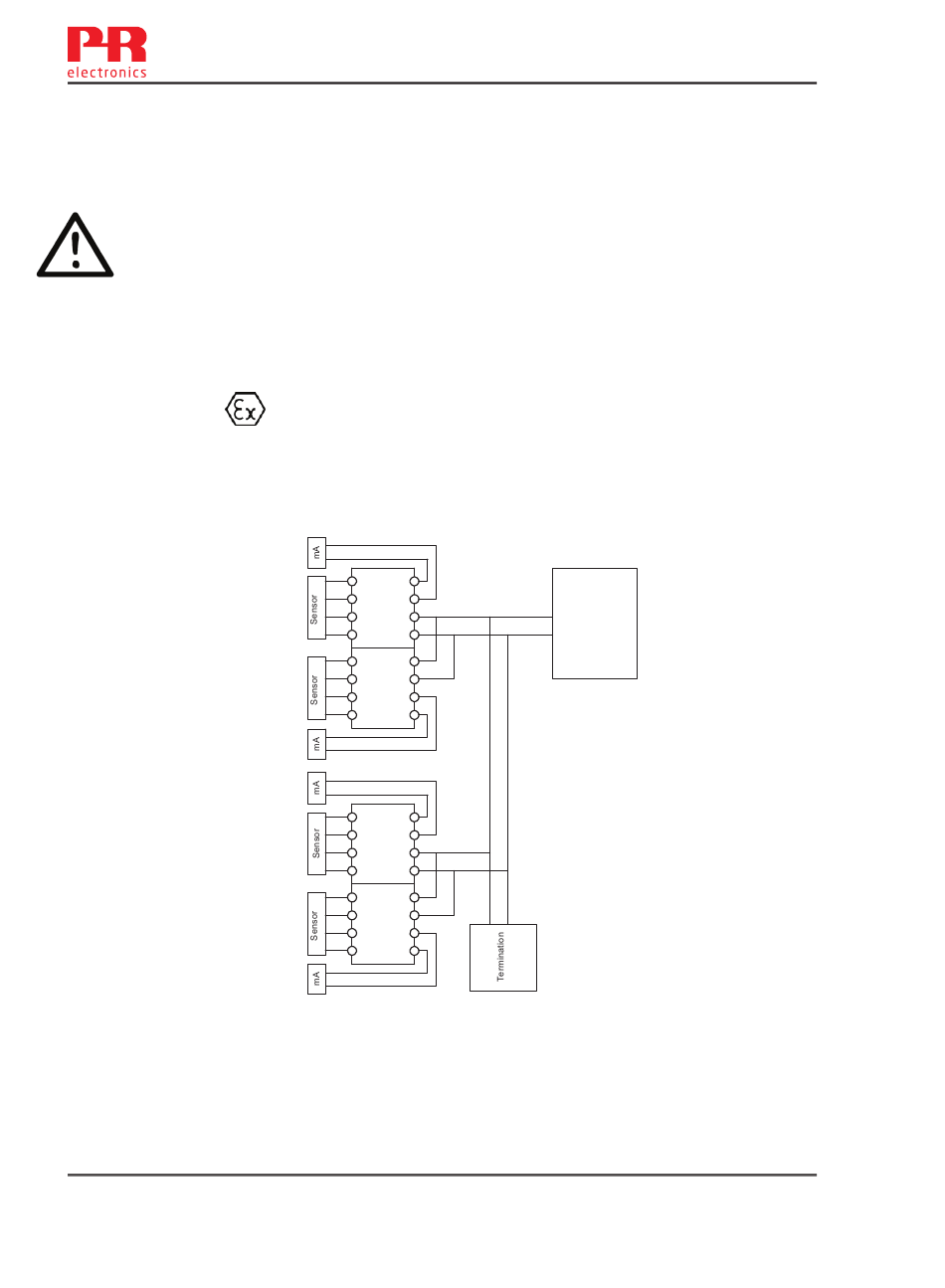

Schéma d'installation ATEX
KEMA 03ATEX1012 X
II 3 G Ex nA [ic] IIC T6...T4 Gc
II 3 G Ex ic IIC T6...T4 Gc
II 3 D Ex ic IIIC Dc
CH1
41
14
42
13
43
12
44
11
CH2
51
21
52
22
53
23
54
24
6350A
CH1
41
14
42
13
43
12
44
11
CH2
51
21
52
22
53
23
54
24
6350A
Version Revision
V4R0-FR01
WWW.PRELECTRONICS.COM
(max): 32V
Bornes :
11,12 et 21,22
Ex nA
Umax. = 32 Vcc
Ex ic:
Ui = 32 Vcc
Ci = 2 nF, Li = 1 μH
FNICO:
17,5 V
Ci = 2 nF, Li = 1 μH
6350V104-FR
6350QA02
Page:
1/2
