Instructions condensées
Attention !
Les informations suivantes constituent le fil conducteur pour une mise en service simple de
l'appareil, c'est à dire les réglages nécessaires sont représentés alors que les fonctions spéciales (par
ex. tableaux, corrections etc) ne le sont pas.
Réglage d'une mesure
Exemple : volume de gaz normé, capteurs : (Prowirl 77, Cerabar T, TR10)
1. Raccorder l'appareil à la tension d'alimentation (borne L/L+, 220 V)
Activer une touche quelconque → Menu → Setup
2.
3. Réglages de base
Date-Heure (régler la date et l'heure) →
Unité système (sélectionner métrique ou US) →
Entrées → Entrées débit (débit1)
4.
Capt. de débit : Volume de service
Type de signal : PFM
Borne : sélectionner A10et raccorder le Prowirl à la borne A10(-) / 82(+) (car signal passif)
Régler le facteur K (selon plaque signalétique Prowirl) →
5. Entrées pression (pression1)
Type de signal : par ex. 4 à 20 mA
Borne : sélectionner A110 et raccorder le transmetteur de pression à la borne A110(-)/83(+)
Type : sélectionner (mesure de pression) absolue ou relative
Régler le début et la fin d'échelle sur le transmetteur de pression →
6. Entrées température (Temp. 1.1)
Type de signal : par ex. PT100
Type de capteur : 3 et 4 fils
Sélectionner la borne de raccordement E1/6 et raccorder la Pt100 →

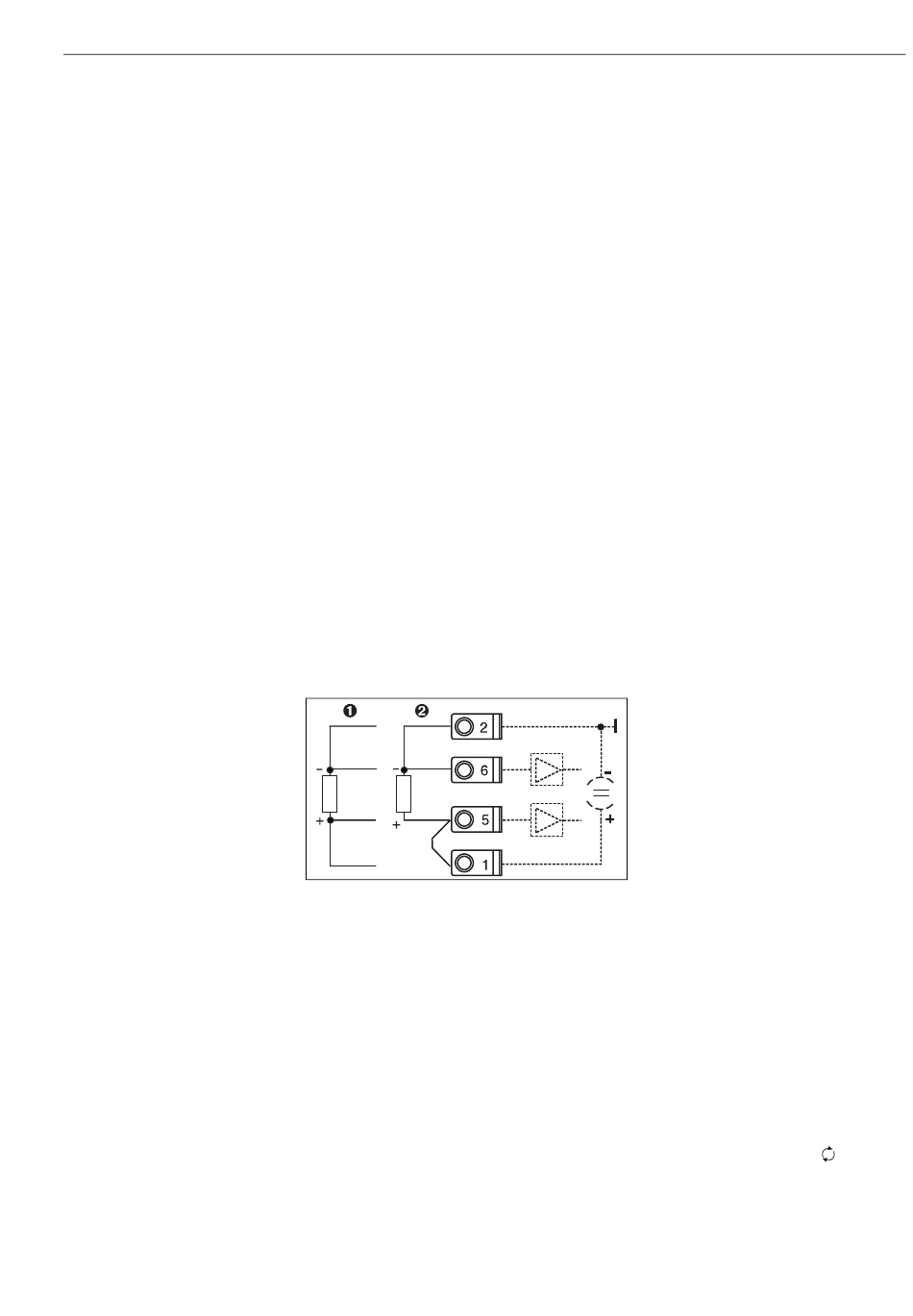

Fig. 1 : Raccordement sonde de température,
p. ex. à l'entrée 1 (Slot E I)
7. Applications (application 1)
Produits : Gaz
Produit : par ex. air
Affecter le capteur de débit, de pression et de température pour la mesure de gaz.
Valeurs de référence : régler seulement si les conditions normales diffèrent de 0°C/1,013 bar.
Quitter le Setup en activant à plusieurs reprises →
Affichage
Aprsè avoir activé une touche quelconque il est possible de sélectionner un groupe avec les valeurs
d'affichage (>A... Groupe...) ou d'afficher tous les groupes alternativement (affichage
l'apparition d'un défaut l'affichage change de couleur (bleu/rouge). Une description détaillée pour
la suppression des défauts se trouve dans le présent manuel.
Z
Z
Z
Pos. 1 : entrée 4 fils
Pos. 2 : entrée 3 fils
Z
et en validant les modifications.
Z
Z Z
→
.
). Lors de
3
