RMC 621
Borne (N° pos.)
Occupation des bornes
10
+ 0/4 à 20 mA/PFM/Entrée impulsion 1
11
Masse signal pour entrée 0/4 à 20 mA/PFM/impulsion
81
Masse alimentation capteur 1
82
24 V alimentation capteur 1
110
+ 0/4 à 20 mA/PFM/Entrée impulsion 2
11
Masse signal pour entrée 0/4 à 20 mA/PFM/impulsion
81
Masse alimentation capteur 2
83
24 V alimentation capteur 2
1
+ RTD alimentation 1
2
- RTD alimentation 1
5
+ RTD capteur 1
6
- RTD capteur 1
3
+ RTD alimentation 2
4
- RTD alimentation 2
7
+ RTD capteur 2
8
- RTD capteur 2
Endress+Hauser
4
Raccordement
4.1
Câblage en bref

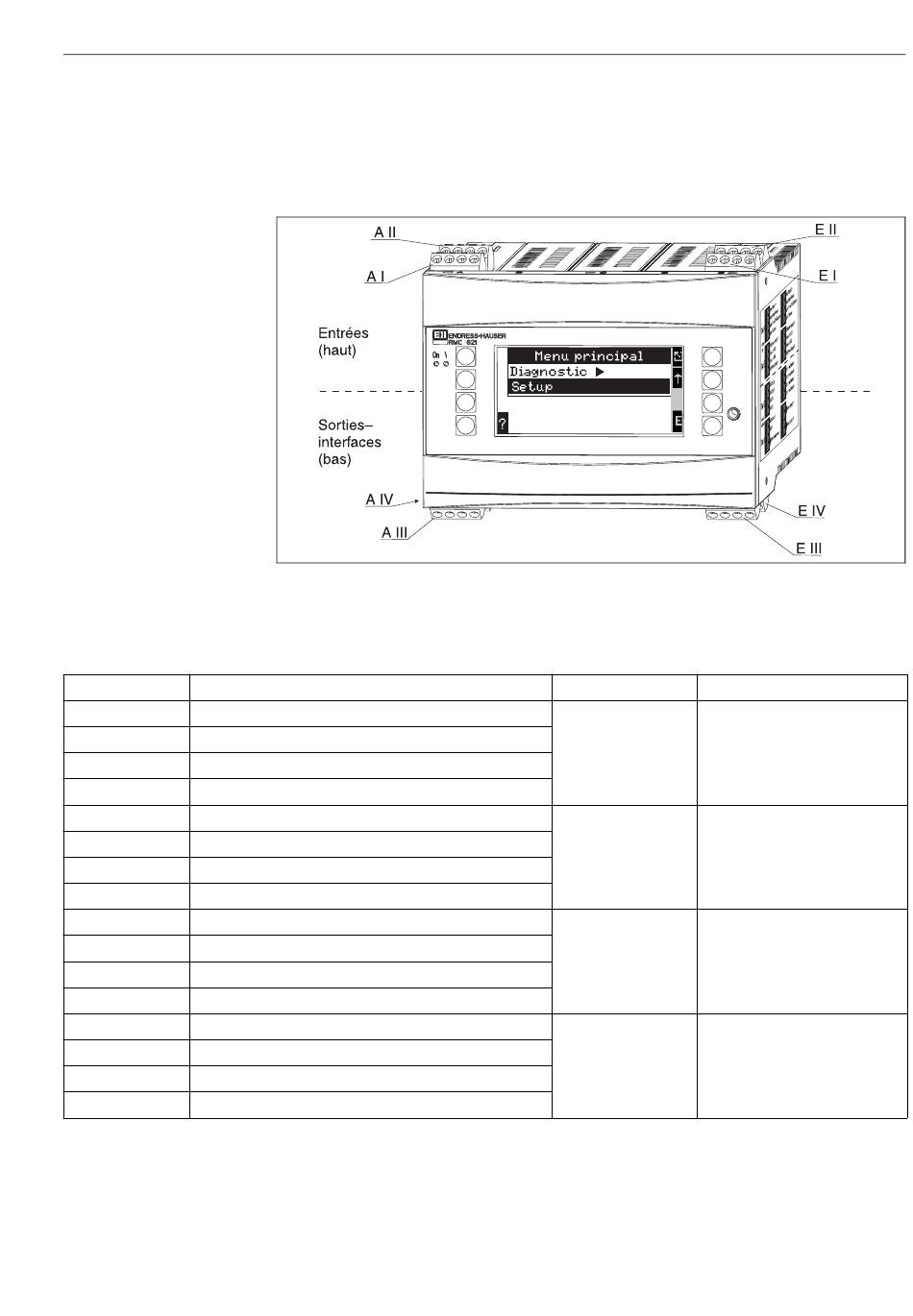

Fig. 5 :
Occupation des slots (appareil de base)
Occupation des bornes
Slot
Entrée
A en haut devant (A I)
Entrée 1 courant/PFM/impulsion
A en haut derrière (A II)
Entrée 2 courant/PFM/impulsion
E en haut devant (E I)
Entrée RTD 1
E en haut derrière (E II)
Entrée RTD 2
Raccordement
13
