KA01321K/09/FR/01.17
71380570
Products
Instructions condensées
RMC621, RMS621

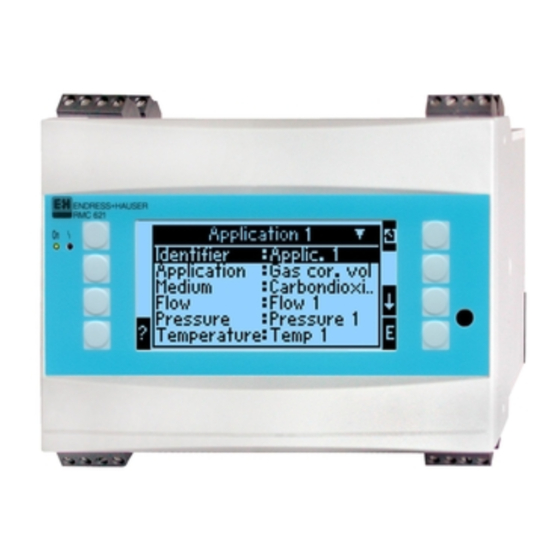

RMC621 : Calculateur de débit et d' é nergie
RMS621 : Calculateur d' é nergie
Le présent manuel est un manuel d' i nstructions condensées ; il
ne remplace pas le manuel de mise en service contenu dans la
livraison.
Vous trouverez des informations détaillées dans le manuel de
mise en service et les documentations complémentaires.
Disponible pour toutes les versions d' a ppareil via :
• Internet : www.endress.com/deviceviewer
• Smartphone / tablette : Endress+Hauser Operations App
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RMC621
Sommaire des Matières pour Endress+Hauser RMC621
- Page 1 71380570 Instructions condensées RMC621, RMS621 RMC621 : Calculateur de débit et d' é nergie RMS621 : Calculateur d' é nergie Le présent manuel est un manuel d' i nstructions condensées ; il ne remplace pas le manuel de mise en service contenu dans la livraison.
- Page 2 RMC621, RMS621 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
