Manuel de mise en service
RMx621 / FML621
Module esclave DP ("coupleur PROFIBUS") à partir de
V2.01.00

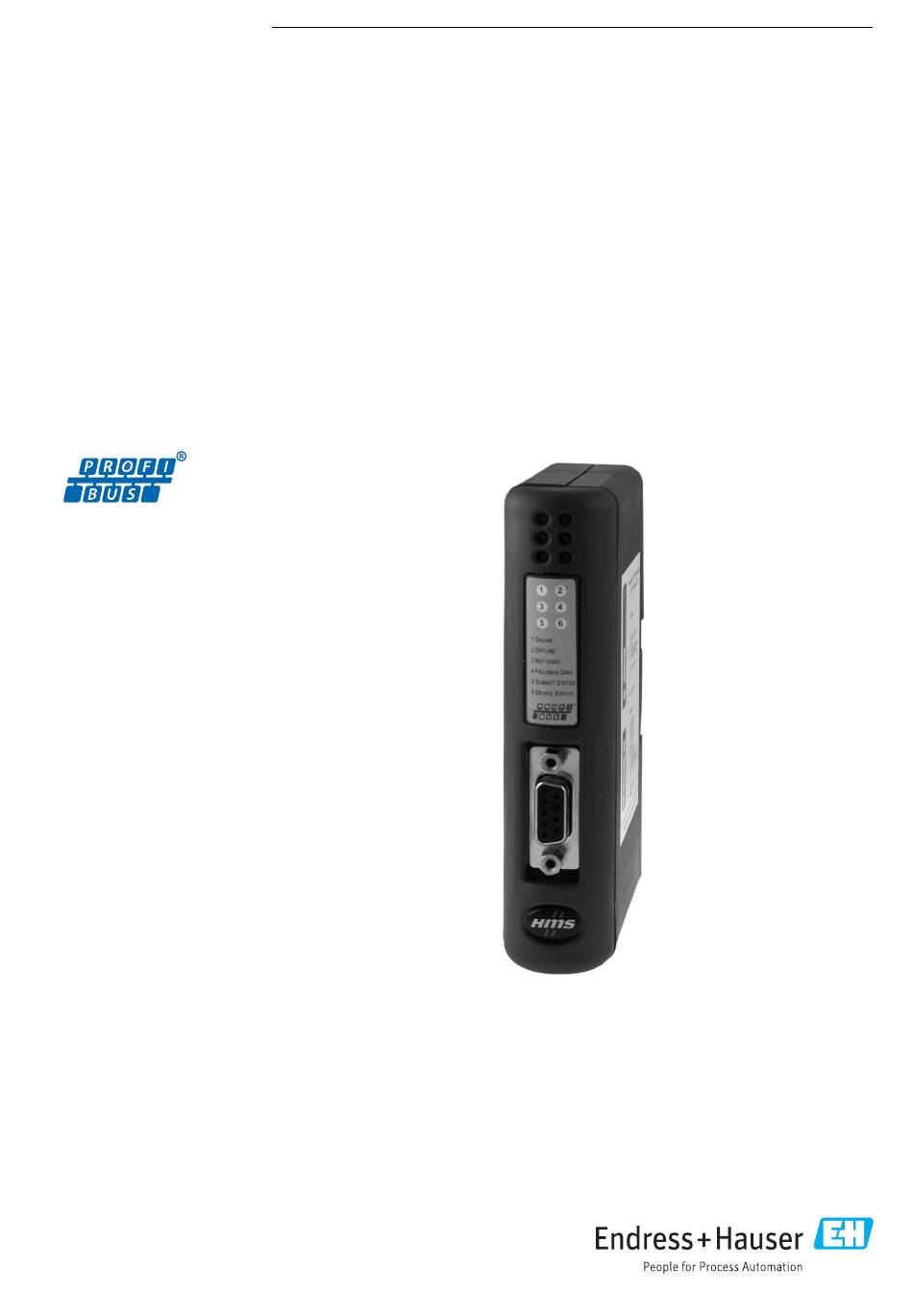

Raccordement du RMx621 / FML621 à PROFIBUS DP via
l' i nterface série RS485 avec un module externe (HMS
AnyBus Communicator for PROFIBUS)
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RMx621
Sommaire des Matières pour Endress+Hauser RMx621
- Page 1 Manuel de mise en service RMx621 / FML621 Module esclave DP ("coupleur PROFIBUS") à partir de V2.01.00 Raccordement du RMx621 / FML621 à PROFIBUS DP via l' i nterface série RS485 avec un module externe (HMS AnyBus Communicator for PROFIBUS)
-
Page 3: Table Des Matières
Mise en service ....11 Configuration du RMx621 / FML621 ..11 Configuration du coupleur PROFIBUS ..11 Indicateurs d' é... -
Page 4: Généralités
• Le présent manuel de mise en service • Le module esclave DP HMS AnyBus Communicator for PROFIBUS • Un câble de raccordement série vers le RMx621 / FML621 • Un CD-ROM avec fichier GSD et bitmaps Avertir immédiatement le fournisseur s' i l manque des composants ! -
Page 5: Symboles Utilisés Dans Les Graphiques
RMx621 / FML621 Généralités Symbole Signification Aide en cas de problème. Contrôle visuel. Symboles utilisés dans les graphiques Symbole Signification Symbole Signification 1, 2, 3,... Repères … Série d' é tapes A, B, C, ... Vues A-A, B-B, C-C, ... -
Page 6: Montage
à l' i nterface RS485 (RxTx1) du RMx621 / FML621. Le coupleur PROFIBUS agit comme maître dans la direction du RMx621 / FML621 et lit les valeurs de process dans sa mémoire tampon toutes les secondes. Dans la direction du PROFIBUS DP, le coupleur PROFIBUS agit avec la fonction d' u n esclave DP pour le transfert de données cyclique et, sur demande, met les valeurs de process mises en tampon à... -
Page 7: Exigences
RMx621 / FML621 Montage Exigences L' o ption est disponible dans le RMx621 et le FML621 avec la version de firmware V 1.00.00 et supérieure. Éléments de raccordement et de configuration A0041611 LED d' é tat Configuration de l' a dresse de bus... -
Page 8: Montage Sur Rail Din
Montage RMx621 / FML621 Montage sur rail DIN A0041613 Encliquetage Décliquetage Schéma de raccordement et des bornes Raccordement du RMx621 / FML621 au coupleur PROFIBUS RMx621 / FML621 Coupleur PROFIBUS E III 24 VDC 120 mA +VCC RS485+ RS485- GND 470 Ω... -
Page 9: Affectation Des Broches Profibus-Dp
RMx621 / FML621 Montage 390 W 220 W 390 W A0041616 Affectation des broches PROFIBUS-DP N° broche Signal Signification Boîtier Blindage Terre fonctionnelle Fil B RxTx (+) Potentiel de référence Alimentation pour résistances de terminaison Fil A RxTx (-) Configuration de l'adresse de bus Après avoir ouvert avec précaution le couvercle avant, l' u tilisateur peut accéder aux deux... - Page 10 Montage RMx621 / FML621 x 10 A0041617 Ces commutateurs rotatifs permettent de configurer une adresse de bus dans la plage comprise entre 00 et 99. Utiliser uniquement des adresses de bus valides. Endress+Hauser...
-
Page 11: Mise En Service
à l' a ide des listes de sélection. L' é lément de menu "PROFIBUS" a été changé en "Anybus Gateway" dans les versions de software d' a ppareil V3.09.00 et supérieures pour le RMx621, et les versions V1.03.00 et supérieures pour le FML621. -
Page 12: Indicateurs D'état
Aucun erreur de bus détectée SUBNET STATUS Vert Échange de données en cours Contrôler le câblage du coupleur PROFIBUS – RMx621 / FML621 ; Vert clignotant Échange de données contrôler les paramètres de interrompu communication dans le RMx621 /... -
Page 13: Données De Process
Selon les applications configurées, une large variété de variables de process sont calculées dans le RMx621/ FML621 et sont disponibles pour la lecture. En plus des valeurs calculées, les variables d' e ntrée peuvent également être lues à partir du RMx621/ FML621. -
Page 14: Unités Pour La Transmission Des Valeurs De Process
A0041725 L' é lément de menu "PROFIBUS" a été changé en "Anybus Gateway" dans les versions de software d' a ppareil V3.09.00 et supérieures pour le RMx621, et les versions V1.03.00 et supérieures pour le FML621. Régler les unités d'affichage pour utiliser les unités qui sont configurées pour l' a ffichage pour la transmission via PROFIBUS DP. -
Page 15: Intégration Dans Simatic S7
Configuration du hardware (en prenant l' e xemple du calculateur d' é nergie RMS/RMC621) : • Faire glisser le calculateur d' é nergie RMx621 depuis le catalogue Hardware -> PROFIBUS DP -> Appareils de terrain supplémentaires -> Généralités concernant le réseau PROFIBUS DP •... - Page 16 Intégration dans Simatic S7 RMx621 / FML621 A0041724 Deux modules sont définis dans le fichier GSD : Entrée (API) RMx621 → maître PROFIBUS Chaîne Config AI : 5 octets Une valeur mesurée + état 0x40, 0x84 4 AI : 20 octets Quatre valeurs mesurées avec état...
-
Page 17: Caractéristiques Techniques
RMx621 / FML621 Caractéristiques techniques Caractéristiques techniques Dimensions : 120 mm x 75 mm x 27 mm (hauteur, profondeur, largeur) Tension d'alimentation : 24 V DC +/-10 % Consommation de courant : Typ. 120 mA, max. 280 mA Vitesse de transmission en bauds... - Page 20 www.addresses.endress.com...
