3 - DESCRIPTION DE L'EQUIPEMENT

3.1 - Généralités

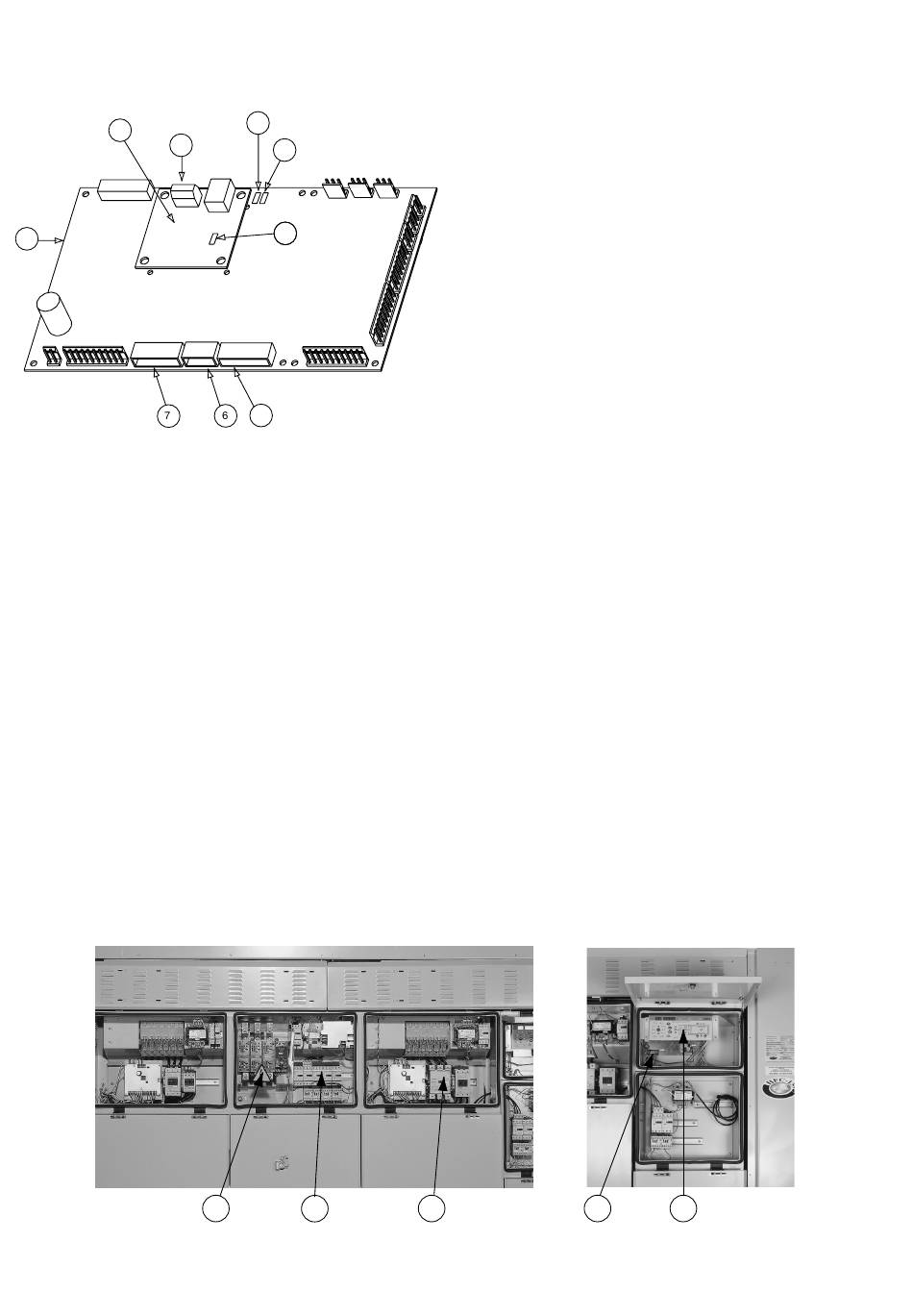

Carte de contrôle
9
1
8
Légende
1
Connecteur CCN
2
LED rouge d'état de la carte
3
LED vert de communication SIO
4
LED orange de communication CCN
5
Contacts connecteur client de commande à distance de la carte principale
6
Signal connecteur client de commande à distance de la carte principale
7
Contacts connecteur client de report à distance de la carte principale
8
Carte principale PD4-Basic Board
9
Carte "CCN/clock"
Le système de régulation est composé au minimum d'une
carte principale PD4-BASIC BOARD, d'une interface
utilisateur, d'une carte esclave PD4-EXV, plus , selon
l'application d'une ou plusieurs cartes compresseurs
SCPM, cartes 8xDO (Auxiliaire type 2) ou 8xDO-4xAI-
2xAO (Auxiliaire de type 1).
Les cartes esclaves sont connectées à la carte principale à
l'aide du bus de communication interne appelé bus SIO.
La carte "CCN/clock" est branchée et vissée sur la carte
principale de base. Elle permet de communiquer avec les
produits Carrier Comfort Network par l'intermédiaire du
bus CCN.
Légende
1
Interrupteur arrivée puissance
2
Module de démarrage ventilateur
4
2
3
4
5

Coffret de commande

1
2
Les différents organes de régulation sont regroupés par
modules dans l'armoire de contrôle:
Le module régulation: il comprend la carte principale,
l'interface utilisateur, la carte de contrôle des EXVs,
des cartes optionnelles ainsi que le bornier de
raccordement client.
Le module démarrage: il comprend les cartes de
démarrage, les cartes de protection compresseurs ainsi
que les disjoncteurs et contacteurs de compresseurs.
Le module ventilation (unité à refroidissement à air):
il comprend une ou deux cartes 8xDO ainsi que les
disjoncteurs et contacteurs de ventilateurs.
3.2 - Les cartes électroniques
3.2.1 - La carte principale
Elle contient le programme de régulation, permettant de
contrôler la machine. Elle gère en permanence les
informations reçues des divers capteurs de pression et de
température ainsi que des entrées digitales, et communique
avec les cartes esclaves par l'intermédiaire du bus SIO. Elle
peut aussi communiquer avec les produits CCN (Carrier
Comfort Network) par l'intermédiaire du bus CCN.
NB: Après une coupure de courant la machine redémarre
avec son mode de fonctionnement avant la coupure.
3.2.2 - Les cartes esclaves
Carte compresseur SCPM: Cette carte est destinée au
contrôle d'un compresseur. On peut connecter jusqu'à
4 cartes SCPM à la carte principale. Elle gère
également les entrées et sorties liées au compresseur
notamment, le niveau d'huile, la pompe à huile, des
loaders, des vannes de refroidissement des moteurs ...
Carte 8xDO (Auxiliaire de type 2): Cette carte permet
de contrôler des étages de ventilation.
Carte PD4-EXV: Cette carte permet de contrôler deux
vannes EXV.
Carte 8xDO-4xAI-2xAO (Auxiliaire de type 1) : Cette
carte optionnelle permet:
- soit de contrôler les étages de ventilateurs
- soit de lire des températures de condensation
récupération,
- soit de contrôler des ventilateurs à vitesse variable
(unités de condensation par air) ou des vannes à eau
condenseur (unités de condensation par eau).
4
3
3
Module de démarrage compresseur
4
Système de régulation
5
Interface utilisateur
5
