3 - DESCRIPTION DU MATÉRIEL
3.1 - Cartes de contrôle
Toutes les cartes qui composent le système de régulation SmartVu
installées à l'intérieur de l'armoire électrique. Elles communiquent par un bus
LEN interne.
Le système peut comporter jusqu'à deux cartes SIOB, la première servant
à gérer toutes les principales entrées et sorties du régulateur et la deuxième
à gérer le troisième compresseur du circuit A ou B.
La première carte SIOB est également appelée "carte principale", cette carte
supervisant les informations reçues des diverses sondes de pression et de
température. C'est la carte qui lance le programme qui contrôle l'unité.
Parallèlement, jusqu'à deux (2) cartes AUX1 peuvent être installées.
La première carte AUX1 peut fournir des entrées et sorties supplémentaires
permettant de superviser la température de refroidissement du système
d'eau de refroidissement (système maître/esclave), les données de détection
de fuites et pertes de charge, le chauffage électrique ou le fonctionnement
de la chaudière. Cette carte n'est utilisée que pour les petites unités
(ne comportant qu'un seul ventilateur) comportant une ou plusieurs des
options mentionnées plus haut (réchauffeurs électriques, chaudière, etc.).
Facultative, la seconde carte AUX1 est utilisée sur les unités comportant
l'option aéroréfrigérant. Elle fournit les informations nécessaires pour réguler
le cycle de Free Cooling.
3.2 - Alimentation des cartes
Toutes les cartes bénéficient d'une alimentation 24 VCA référencée à la terre.
En cas de coupure d'alimentation de l'unité, celle-ci redémarre
automatiquement sans intervention extérieure. Cependant, les défauts actifs
au moment de la coupure sont sauvegardés et peuvent éventuellement
empêcher le redémarrage d'un circuit ou de l'unité.
ATTENTION : Respecter les polarités lors du raccordement des
alimentations électriques des cartes, faute de quoi celles-ci pourraient
être endommagées.
3.3 - Voyants
Toutes les cartes vérifient et indiquent en permanence le bon fonctionnement
de leurs circuits électroniques. Une diode électroluminescente (LED)
est allumée sur chaque carte pour indiquer son bon fonctionnement.
■ Un clignotement de deux secondes de la LED rouge indique un
fonctionnement correct. Un clignotement différent signale un
dysfonctionnement de la carte ou du logiciel.
■ Un clignotement permanent de la diode électroluminescente verte sur
toutes les cartes indique que la carte communique correctement sur son
bus interne (bus LEN). L'absence de clignotement de la diode
électroluminescente verte indique un problème de câblage du bus LEN.

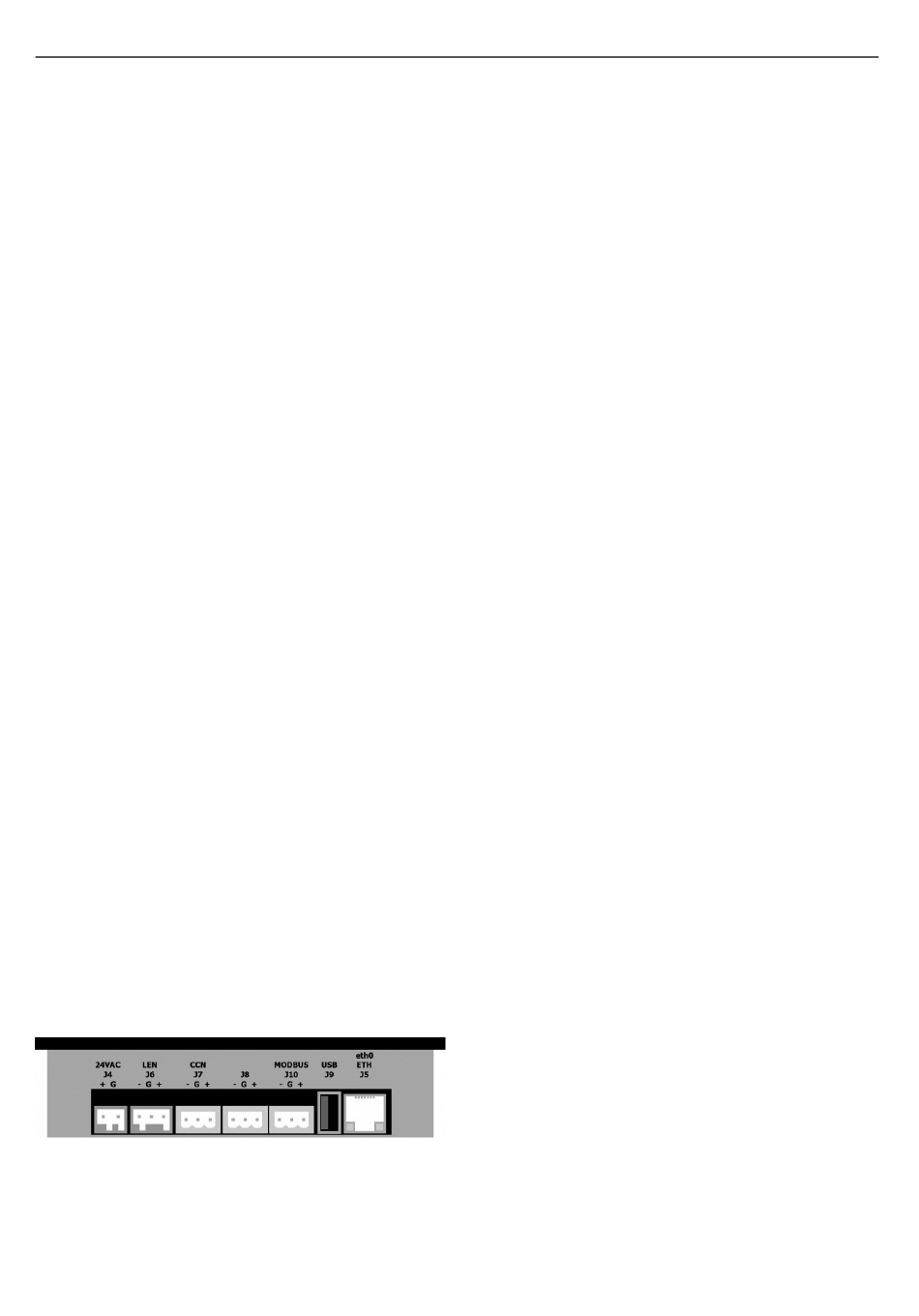

3.4 - Raccordements SmartVu
Les connexions sont situées en bas du régulateur principal.
■ La régulation permet des protocoles de communication tels que LEN,
CCN (Carrier Comfort Network), Modbus ou BACnet.
■ Il est possible d'activer et de désactiver les résistances de fin de ligne
dans le menu Système (voir section 5.6).
■ Un port Ethernet permet également une communication TCP/IP ou une
connexion GTB (Gestion technique du bâtiment).
8
sont
TM
TM
3.5 - Capteurs de pression
Trois types de capteurs (haute pression, basse pression, pression de l'eau)
sont utilisés pour mesurer les différentes pressions de chaque circuit.
Ces capteurs émettent un signal de 0 à 5 VCC. Ils sont connectés à la
carte SIOB.
■ Capteurs de pression de refoulement (type de haute pression)
Ces capteurs mesurent la pression de refoulement de chaque circuit.
Ils sont utilisés pour contrôler la pression de condensation ou la perte
de la charge. Les capteurs de pression de refoulement sont fixés sur la
tuyauterie du conduit de refoulement de chaque circuit.
■ Les capteurs de pression d'aspiration (de type basse pression)
Ces capteurs mesurent la pression d'aspiration de chaque circuit.
Ils sont utilisés pour contrôler l'EXV et la pression d'évaporation
(en mode chauffage) ainsi que pour surveiller que la pression d'aspiration
est maintenue en toute sécurité à l'intérieur de l'enveloppe de
fonctionnement du compresseur. Les capteurs de pression d'aspiration
sont situés sur la tuyauterie d'aspiration commune de chaque circuit.
■ Capteurs de pression de l'eau en entrée/sortie (type pression de
l'eau, option module hydraulique)
Ces capteurs mesurent la pression d'entrée/de sortie d'eau de la pompe
du dispositif de chauffage et surveille le débit d'eau. Les capteurs de
pressions d'entrée/de sortie de la pompe sont montés sur un dispositif
de chauffage optionnel.
3.6 - Sondes de température
Les sondes de température mesurent constamment la température des
différents composants de l'unité, veillant ainsi au bon fonctionnement du
système.
■ Capteurs de température de l'eau à l'entrée et à la sortie de
l'échangeur thermique à eau
Les capteurs de température de l'eau entrant et sortant de l'échangeur
à eau servent à la régulation de la capacité et à la sécurité.
■ Capteur de température extérieure
Ce capteur qui mesure la température ambiante extérieure est utilisé
pour le démarrage, la réinitialisation de la température du point de
consigne et la protection contre le gel.
■ Capteurs de température de gaz d'aspiration
Ces capteurs mesurent la température du gaz d'aspiration. Ils sont utilisés
pour la régulation de l'EXV. Les sondes de température sont situées
côté aspiration de chaque circuit.
■ Capteur de température d'eau maître/esclave (en option)
Ce capteur mesure la température d'eau commune dans le cas d'un
système maître/esclave. Il est installé uniquement sur les installations
maître/esclave.
■ Capteurs de température de dégivrage (pompes à chaleur)
Ces capteurs servent à déterminer la fin du cycle de dégivrage sur un
circuit donné.
3.7 - Actionneurs
■ Détendeur électronique
Le détendeur électronique (EXV) sert à régler le flux du réfrigérant dans
les conditions d'exploitation de la machine. La précision de contrôle du
piston permet un contrôle précis du débit du réfrigérant et de la
surchauffe.
■ Contrôleur de débit d'eau
La configuration du contrôleur de débit d'eau permet une régulation
automatique du point de consigne de débit d'eau sur les unités ne
disposant pas de pompes internes. La configuration est fonction de la
taille de l'unité et se fait automatiquement dès le démarrage. Si le débit
d'eau mesuré dans la boucle d'eau est inférieur au débit configuré, l'unité
est arrêtée.
■ Pompes de l'échangeur à eau (en option)
Le régulateur peut commander une ou deux pompes à eau d'échangeurs
thermiques à vitesse variable ou fixe et prend en charge le passage
automatique entre ces pompes (voir également section 6.5).
■ Vanne 4 voies (pompes à chaleur uniquement)
La régulation actionne la vanne 4 voies pour les modes de chauffage/
refroidissement et les sessions de dégivrage.
