4.3 - Menus

4.3.1 - Sélection d'un menu
La touche MENU permet de sélectionner un menu parmi
les 10 menus principaux disponibles. Chaque pression sur
cette touche permet d'allumer successivement l'une des 10
diodes se trouvant en face de chaque icône représentant
un menu principal. Le menu actif est celui dont la diode
est allumée. Si un menu est vide, sa diode ne s'allume pas.
Pour faire défiler rapidement les menus, maintenir la
touche MENU appuyée.
4.3.2 - Sélection d'un item de menu
Les touches de flèche vers le haut et vers le bas permettent
de faire défiler les items de menu. Les numéros d'items de
menu sont indiqués sur l'afficheur à deux digits. Chaque
pression sur les touches de flèche vers le haut ou vers le bas
incrémente ou décrémente les numéros d'item. Les items
de menu non utilisés ou incompatibles avec la configuration
de l'unité ne sont pas affichés. La valeur ou l'état associé à
l'item actif est indiqué sur l'afficheur à quatre digits. Pour
faire défiler rapidement les items, maintenir la touche,
flèche vers le haut ou vers le bas, appuyée.
L'exemple suivant montre comment accéder à l'item 3 du
menu Pressions.

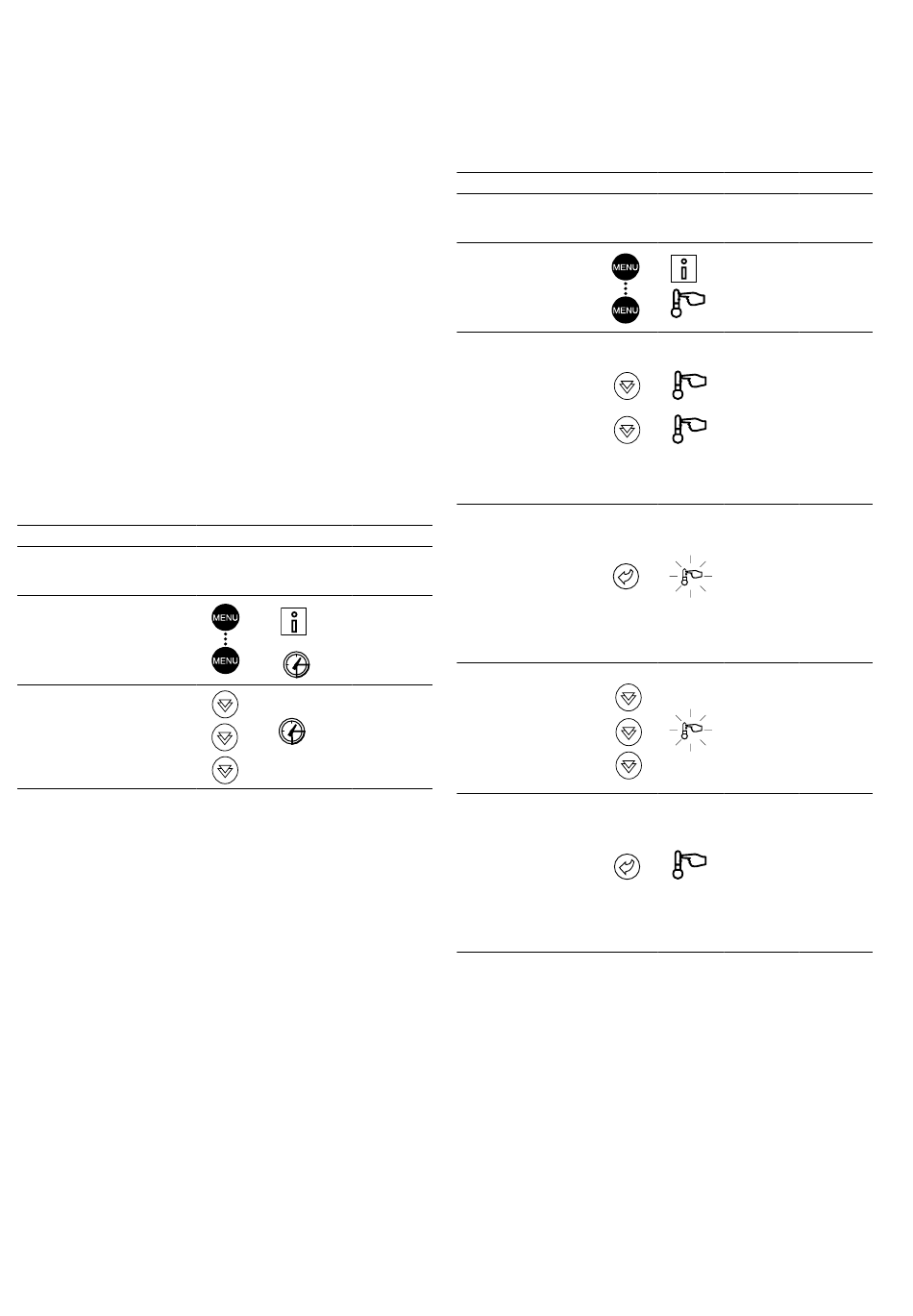

CHOISIR UN ITEM DE MENU
OPERATION
Presser la touche MENU jusqu'à
ce que la diode correspondant au
menu Pressions s'allume
Appuyer sur une des flèches de
déplacement jusqu'à ce que l'item
N° 3 soit indiqué sur l'afficheur à 2
digits
4.3.3 - Modification de la valeur d'un paramètre / accès à
un sous menu
Appuyer sur la touche Entrée pendant plus de 2 secondes
pour entrer dans le mode modification ou d'accéder à un
sous menu. Ceci permet de modifier la valeur d'un item ou
de sélectionner un sous menu à l'aide des flèches de
déplacement (si cet item est accessible en écriture).
Lorsque le mode modification est activé, la diode du menu
principal auquel appartient l'item clignote dans le bloc
menu. Une fois la valeur désirée obtenue, appuyer de
nouveau sur la touche Entrée pour valider la modification
ou l'accès au sous menu. La diode du menu auquel
appartient l'item cesse alors de clignoter, signifiant ainsi la
sortie du mode modification.
En mode modification, chaque manœuvre des touches de
flèches de déplacement incrémente ou décrémente la
valeur à modifier avec un pas de 0.1. Le fait de maintenir
une de ces touches appuyée permet d'augmenter le pas
d'incrémentation ou de décrémentation.
10
TOUCHE MENU ACTIF N° D'ITEM
PRESSEE AFFICHEUR
2 DIGITS
kPa
kPa
NOTE:
l'accès à un sous menu peut éventuellement nécessiter
l'entrée d'un mot de passe. Celui-ci est demandé
automatiquement. Voir section 4.5.7.2.
L'exemple suivant montre comment modifier la valeur
de l'item 1 du menu Consigne.
MODIFIER LA VALEUR D'UN PARAMETRE
OPERATION
Appuyer sur la touche
Menu jusqu'à ce que la
Diode correspondante au
menu Consigne s'allume
Appuyer sur une des
flèches de déplacement
jusqu'à ce que l'afficheur à
deux digits Indique 1
(numéro d'item 1 -
Consigne Froid 2).
La valeur du point de
consigne 2 est affichée sur
l'afficheur à quatre digits
(6.0°C dans cet exemple)
Appuyer sur la touche
Entrée pendant plus de 2
secondes afin de permettre
la modification de la valeur
associée à l'item 1. La
diode du menu Consigne
0
clignote, indiquant que le
mode modification est
actif.
0
1
Manoeuvrer la touche
"flèche vers le bas" jusqu'à
ce que la valeur 5.7
2
s'affiche sur l'afficheur à
quatre digits. La Diode du
3
menu Consigne continue
de clignoter
Appuyer de nouveau sur la
touche Entrée pour valider
la modification.
Le nouveau point de
consigne est 5.7°C. La
diode du menu Consigne
cesse de clignoter,
signifiant la sortie du mode
modification.
4.3.4 - Affichage étendu
Une pression sur la touche Entrée provoque l'affichage
d'un texte de 23 caractères qui défile sur l'afficheur à 4
digits. Cet affichage étendu donne une brève description de
l'item affiché. Lorsque le texte a fini de défiler, la valeur de
l'item est de nouveau indiqué dans l'afficheur à quatre
digits. Cette fonction peut être désactivée par configuration
dans le menu Configuration Client.
TOUCHE MENU N° D'ITEM
PRESSEE ACTIF AFFICHEUR
2 DIGITS
0
0
1
1
1
1
1
1
1
N° D'ITEM
AFFICHEUR
2 DIGITS
6.0
6.0
5.9
5.8
5.7
5.7
