3 - DESCRIPTION DE L'EQUIPEMENT

3.1- Généralités

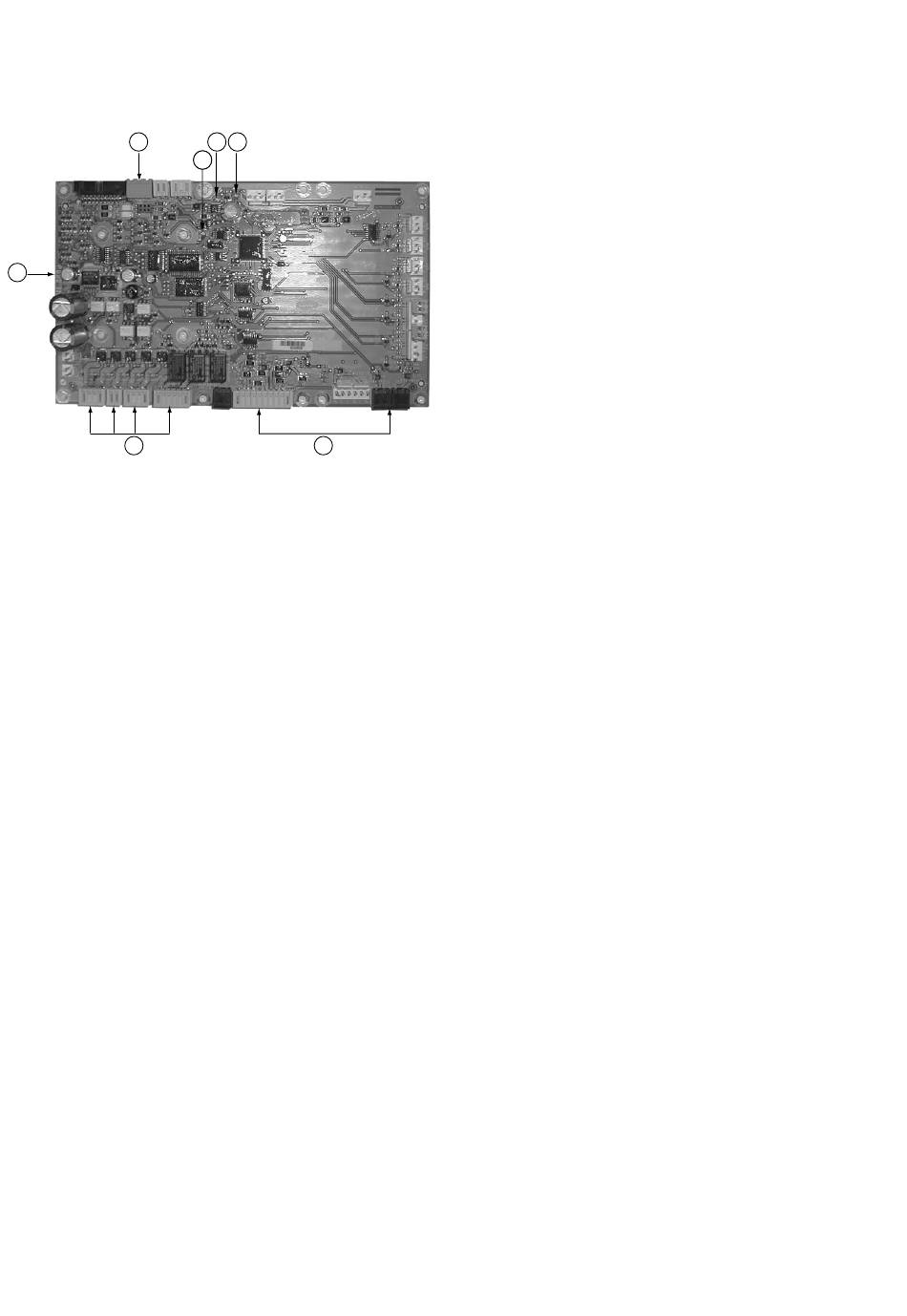

Fig 1 - CARTE DE CONTROLE
1
5
7
Légende
1 Connecteur CCN
2 LED rouge d'état de la carte
3 LED vert de communication LEN
4 LED orange de communication CCN
5 Carte de type PD5 BASE
6 Contacts connecteur client de commande à distance
7 Sorties relais connecteur client de la carte maître
Le système de régulation est composé d'une carte de type
PD5-BASE, de cartes SPM pour la commande des com-
presseurs, de cartes PD-AUX pour la commande des
ventilateurs, d'une carte NRCP2-BASE pour les unités
équipées de l'option gestion d'énergie ou de l'option
récupération de chaleur. L'ensemble de ces cartes commu-
niquent par l'intermédiaire d'un bus interne, appelé bus
LEN. La carte PD5-BASE gère en permanence les infor-
mations reçues de divers capteurs de pression et de
température, et contient le programme qui régule la
machine.
L'interface utilisateur consiste en deux blocs d'affichage
pouvant avoir 26 diodes électroluminescentes et 16
touches (selon le modèle). Elle est connectée à la carte
principale de base et permet d'accéder à un grand nombre
de paramètres de régulation.
4
2 3
1 4
6
3.2 - Alimentation électrique des cartes
Toutes les cartes sont alimentées à l'aide d'une source 24 V
a.c. référencée à la terre.
ATTENTION:
Respecter les polarités lors de la connexion des alimenta-
tions des cartes, faute de quoi celles-ci peuvent être
définitivement endommagées.
En cas de coupure d'alimentation de l'unité, celle-ci
redémarre automatiquement sans intervention extérieure.
Cependant, les défauts actifs au moment de la coupure
sont sauvegardés et peuvent éventuellement empêcher le
redémarrage d'un circuit ou de l'unité.
3.3 - Les diodes électroluminescentes des cartes
Toutes les cartes testent en permanence le bon fonctionne-
ment de leurs circuits électroniques. Une diode électrolu-
minescente est allumée sur chaque carte pour indiquer son
bon fonctionnement.
- La diode électroluminescente rouge clignotant avec
une période de 2 secondes sur une carte de type
PD5-BASE
indique son bon fonctionnement. Un clignotement
différent signale un dysfonctionnement de la carte ou
du logiciel.
- Sur l'ensemble des cartes, la diode électroluminescente
verte clignote constamment sur l'ensemble des cartes
pour indiquer que la carte communique correctement
sur son bus interne. L'absence de clignotement de la
diode électroluminescente, indique un problème
d'installation du bus LEN.
- La diode électroluminescente orange de la carte maître
clignote lors de toute communication sur le bus CCN.

3.4 - Les capteurs

Les capteurs de pression
Deux types de capteurs électroniques (basse et haute
pression) sont utilisés pour mesurer la pression d'aspira-
tion et de refoulement dans chaque circuit.
Les thermistances
Les sondes de température d'eau sont installées à l'entrée
et la sortie de l'évaporateur. Le capteur de température
extérieure est monté sous le coffret électrique. Un capteur
optionnel de température d'eau peut être utilisé pour la
régulation de l'ensemble maître/esclave (dans le cas d'un
contrôle de sortie d'eau). Sur les unités de type pompe à
chaleur, une sonde placée sur un tube de distribution de
l'échangeur à air permet d'assurer la fonction dégivrage.
