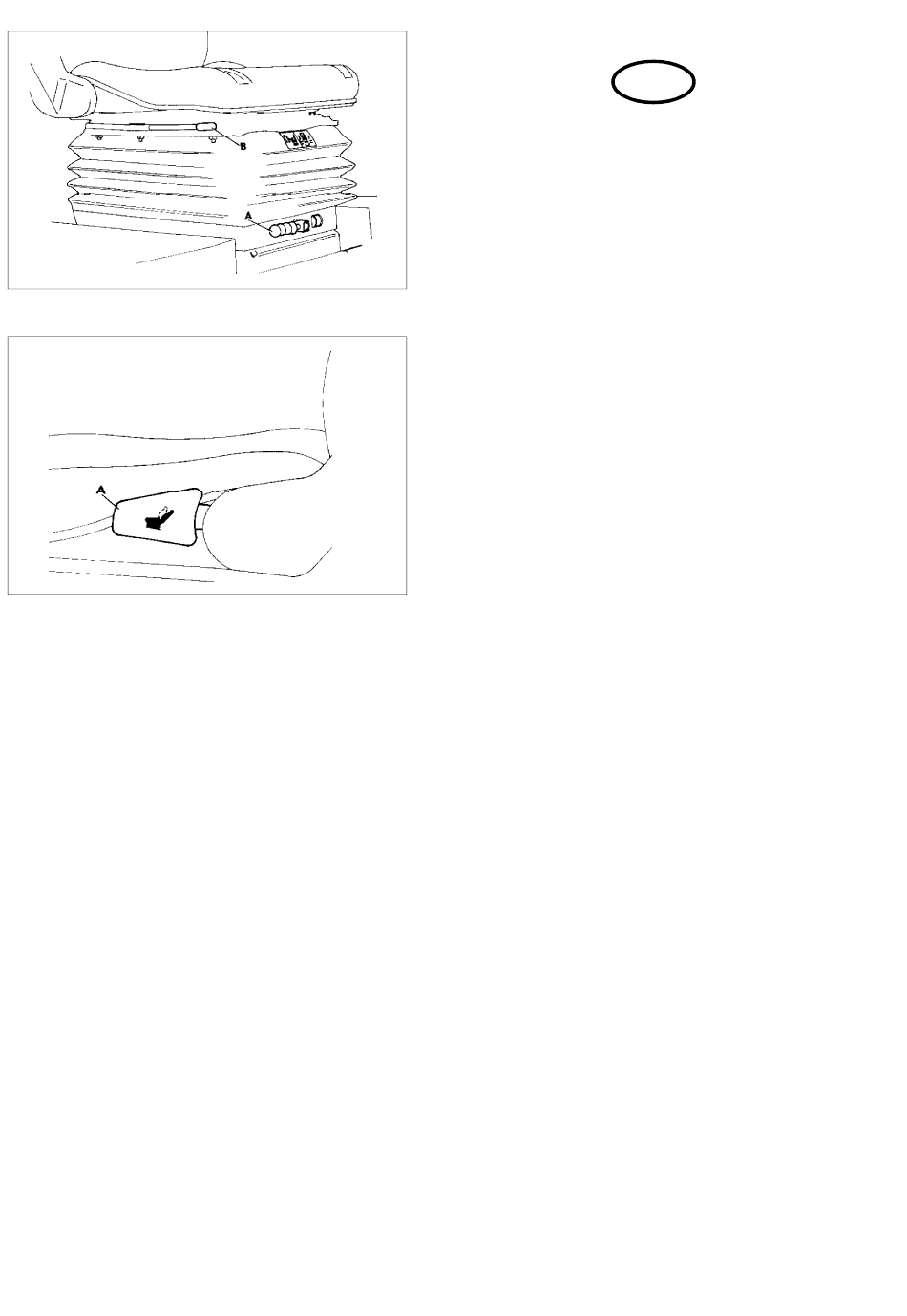

Sitz
Der Sitz kann auf das Körpergewicht und die
Reichweite der Beine des Bedienungsmannes
eingestellt werden, um ihm eine bequeme Position
zum Bedienen der Maschine zu geben.
1. Sitz auf das Körpergewicht einstellen Der
Sitz ist einstellbar auf ein Körpergewicht
von 50 bis 130Kg. So wird eingestellt:
Einstellhebel und Gewichtsanzeige befinden
sich vorn am Sitz (A), und zwar in der Mitte
unter den Faltenbälgen. Durch Drehen des
Hebels im Uhrzeigersinn wird die Tragfähigkeit
erhöht und durch Drehen des Hebels nach
linkls wird die Tragfäigkeit verringert.
2. Höhe des Sitzkissen einstellen
Der Sitz in der Höhe dreifach verstellbar. So wird
eingestellt:
Auf dem Sitz Platz nehmen und dann beide
Seien des Sitzkissens ergreifen. Wenn Sie nun
Ihr Gewicht vom Kissen abheben und dieses
gleichzeitig anheben, rastet das Kissen in der
nächsthöheren Stellung ein. Wenn Sie das
Gleiche in der höchsten Sitzstellung tun, kehrt
das Kissen wieder in die niedrigste Stellung
zurück.
3. Sitz nach vorn oder hinten verschieben
So wird eingestellt:
Der Einstellhebel befindet sich rechts unter
dem Sitzkissen. Wird der Hebel vom Sitz
weggezogen, kann der Sitz vorwärts und
rückwärts gleiten. Hat der Sitz die gewünschte
Stellung erreicht, Hebel loslassen, damit er in
einer der Stellungen einrastet.
4. Rückenlehne einstellen
So wird eingestellt:
Der Auslösehebel befindet sich links vom Sitz.
Auf dem Sitz Platz nehmen und den Hebel zum
Auslösen der Rückenlehne nach oben ziehen.
(Die Rückenlehne klappt unter Federspannung
auf das Sitzkissen). Lehnen Sie sich in die
gewünschte Position zurück und lassen den
Hebel los, der dann in einer der vorgegebenen
Stellungen einrastet.
Anmerkung: Der Sitz ist mit einem Mikroschalter
ausgestattet, der feststellt, ob der
Bedienungsmann Platz genommen hat.
