D-I-34

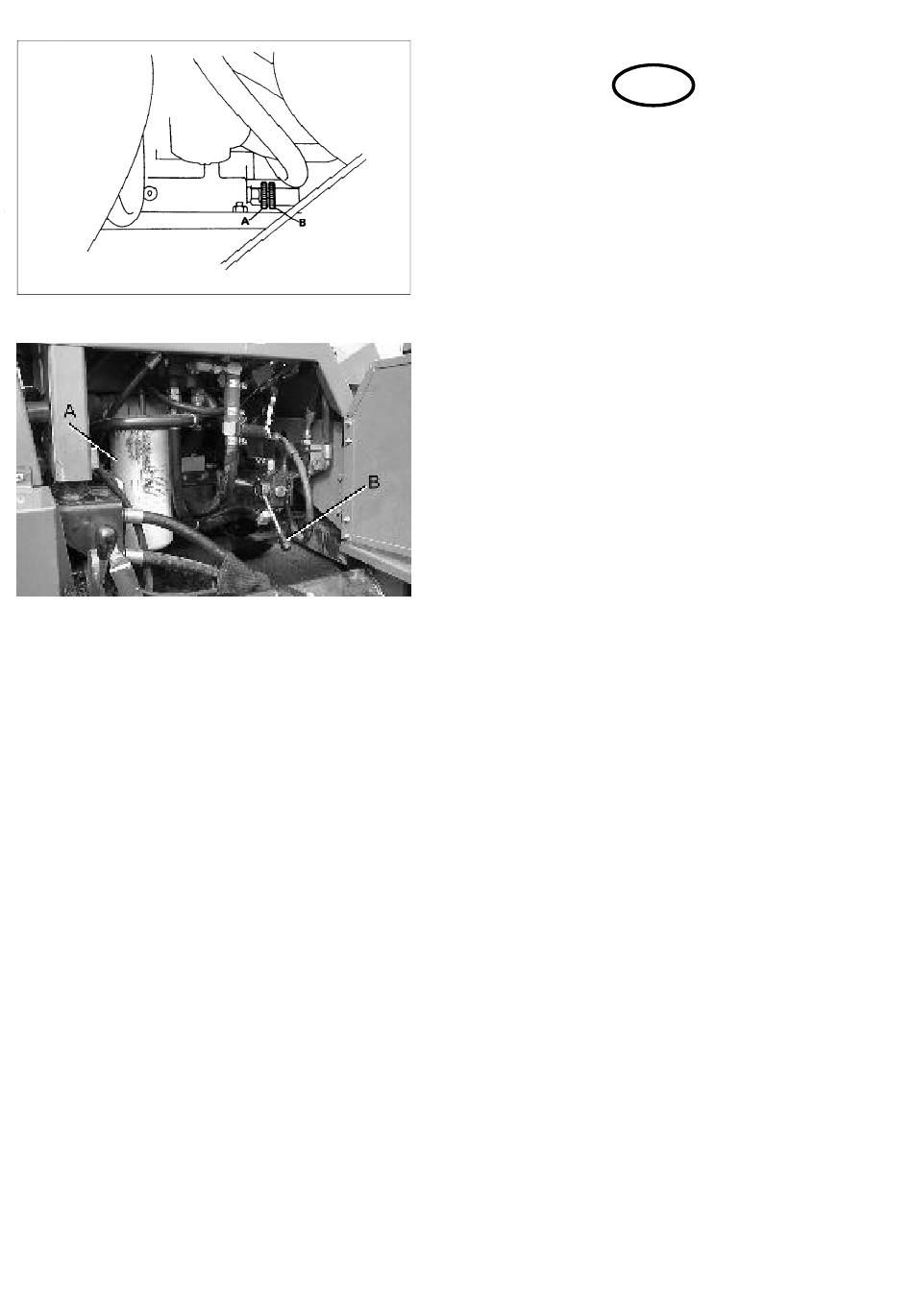

Fig.23
Fig.24
WICHTIG! DIE MASCHINE DARF NICHT
ABGESCHLEPPT WERDEN!
SCHIEBEN DIE MASCHINE BEI
ABGESCHALTETEM MOTOR
Das Freilaufventil (A Abb.23) erlaubt das schieben
der Maschine bei abgeschaltetem Motor.
a. Freilauf: Kontermutter (B Abb.23) lösen und
Handrad im Gegenuhrzeigersinn bis zum
Anschlag lösen.
b. Antrieb: Handrad im Uhrzeigersinn bis zum
Anschlag drehen und Kontermutter festziehen.
In Freilaufstelling darf die Maschine mit max.
1.5Km/h Geschwindigkeit und max. 2 Km/h
Entfernung bewegt werden. Benutzen Sie die
Maschine niemals mit Freilaufstellung an
Hängen oder auf Laderampen.
BREMSLÖSEVENTIL
Das Bremslöseventil (Abb. 24 B) befindet sich unter
dem Fahrerplatz und ist durch die rechte Tür
zugänglich.
1. Hinterräder mit Hilfe des Lenkrads geradeaus
richten.
2. Bremshebel in die Stellung „Bremsen AUS"
bringen.
3. Die rechte Tür am Fahrerplatz öffnen und den
Ventilhebel ganz nach oben legen.
4. Lenkrad nach links drehen bis die Lenkung
Widerstand hat. Dabei keine übermässigen Kräfte
aufbringen.
VORSICHT
a) Die Bremsen sind jetzt GELÖST.
b) Auf abfallendem Gelände kann sich die
Maschine bewegen.
c) Die Bremsen können trotzdem mit dem
normalen Bremshebel betätigt werden. (Hebel
in Stellung „Bremsen EIN" bringen.)
5. Die Schritte 2 bis 4 gegebenenfalls wiederholen.
6. Den Ventilhebel unter dem Fahrerplatz vor dem
Starten des Motors ganz nach unten legen.
HINWEIS: Ein Mikroschalter verhindert, dass der
Motor gestartet werden kann, wenn sich der
Ventilhebel unter dem Fahrerplatz nicht in der
korrekten Betriebsstellung befindet.
VORSICHT: Den Mikroschalter keinesfalls
umgehen und den Motor bei geöffnetem Ventil
starten. Durch die Servolenkung würden die
Bremsdichtungen zu hohem Druck ausgesetzt
werden.
